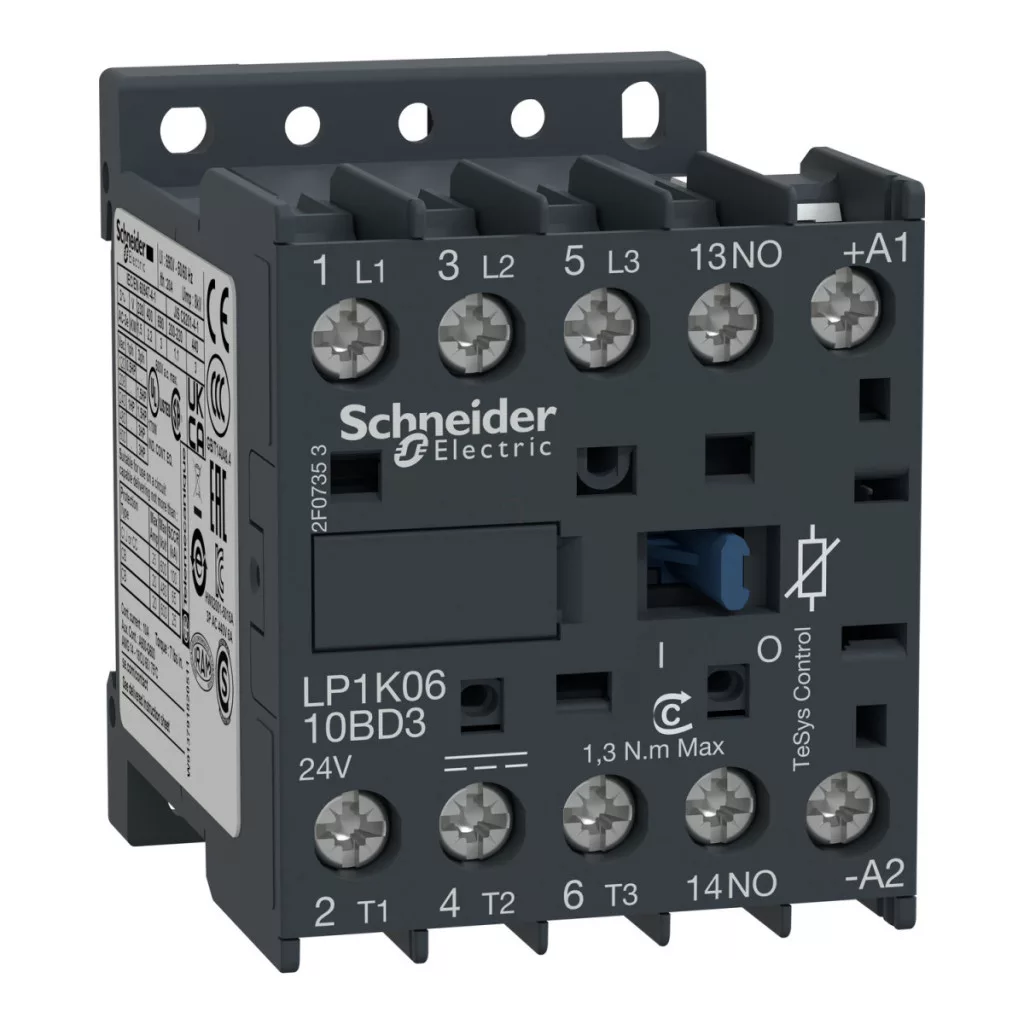

Schneider Electric LP1K0610BD3 este un contactor magnetic de înaltă performanță din gama TeSys K, oferind o soluție excelentă pentru aplicații de control al motoarelor. Acest contactor compact, cu 3 poli, are un curent nominal de 6 A în categoriile de aplicații AC-3 și AC-3e, până la 440 V. Echipat cu o bobină de control de 24 V c.c., acest dispozitiv este alegerea ideală pentru sistemele de automatizare industrială și sarcinile de control al motoarelor. Comutatorul magnetic LP1K0610BD3 oferă utilizatorilor o flexibilitate excepțională. Dispozitivul are 3 poli de alimentare NO (normal deschise) și 1 contact auxiliar NO (normal deschis), ceea ce îl face ideal pentru majoritatea sarcinilor de comutare. Contactorul poate comuta 1,5 kW la 220-230 V c.a., 2,2 kW la 380-415 V c.a. și 3 kW la 440/690 V c.a. la 50/60 Hz. Filtrul de interferență integrat încorporat crește și mai mult fiabilitatea produsului și reduce interferențele electromagnetice. Parametrii tehnici remarcabili ai produsului includ rezistența la tensiune nominală de impuls de 8 kV și clasificarea în categoria de supratensiune III. Contactorul are un curent termic convențional în aer liber de 20 A (la 60 °C) în circuitul de alimentare și de 10 A (la 50 °C) în circuitul de semnalizare. Capacitatea de comutare (Irms) este de 110 A c.a. atât pentru circuitul de alimentare, cât și pentru circuitul de semnalizare, ceea ce este în conformitate cu standardul IEC 60947. Capacitatea de întrerupere la diferite niveluri de tensiune este: 110 A la 220-230 V, 380-400 V, 415 V și 440 V, 80 A la 500 V și 70 A la 660-690 V, în conformitate cu IEC 60947. Alte caracteristici importante ale LP1K0610BD3 includ dimensiunile sale compacte, cu o înălțime de numai 58 mm, o lățime de 45 mm și o adâncime de 57 mm. Contactorul are o durată de viață mecanică de 10 milioane de cicluri și o durată de viață electrică de 1,3 milioane de cicluri în aplicații 6A AC-3 și AC-3e. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +50 °C și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării, fără nicio reducere a performanței. Comutatorul magnetic este conform cu mai multe standarde internaționale, inclusiv EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 nr. 60947-4-1, CSA C22.2 nr. 60947-5-1 și GB/T 14048.4 și are certificări CB Scheme, CCC, UL, CSA, EAC, CE și UKCA, care dovedesc fiabilitatea și calitatea sa.
Schneider Electric TeSys K - LP1K0610BD3 - Comutator magnetic 2,2 kW 6 A 24 VCC date tehnice
Caracteristici principale
Familia de produse: TeSys
Tipul produsului: Comutator magnetic
Denumirea scurtă a dispozitivului: LP1K
Aplicație contactor: Control motor
Caracteristici tehnice
Categorie de utilizare: AC-3, AC-3e, AC-4
Descriere poli: 3P
Compoziția contactului polului de alimentare: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit de alimentare: <= 690 V AC <= 400 Hz, Circuit de semnalizare: <= 690 V AC <= 400 Hz
Curent nominal de funcționare [Ie]: 6 A (la <60 °C) la <= 440 V c.a. AC-3 pentru circuitul de alimentare, 6 A (la <60 °C) la <= 440 V c.a. AC-3e pentru circuitul de alimentare
Tip circuit de comandă: standard c.c.
Tensiune circuit de comandă [Uc]: 24 V DC
Puterea motorului
1,5 kW pentru 220...230 V AC 50/60 Hz AC-3
2,2 kW pentru 380...415 V c.a. 50/60 Hz AC-3
3 kW 440/690 V c.a. 50/60 Hz AC-3e
1,5 kW 220...230 V c.a. 50/60 Hz AC-3e
2,2 kW 380...415 V c.a. 50/60 Hz AC-3e
3 kW 440/690 V c.a. 50/60 Hz AC-3e
1,5 kW 220...230 V c.a. 50/60 Hz AC-4
2,2 kW 380...415 V c.a. 50/60 Hz pentru AC-4
3 kW 440/690 V c.a. 50/60 Hz pentru AC-4
Alte caracteristici
Compoziția contactului auxiliar: 1 NO
Tensiune nominală de impuls [Uimp]: 8 kV Categoria de supratensiune: III Curent termic convențional în aer liber [Ith]: 20 A (la 60 °C) pentru circuitul de putere, 10 A (la 50 °C) pentru circuitul de semnalizare
Capacitate de comutare Irms: 110 A CA pentru circuitul de putere conform IEC 60947, 110 A CA pentru circuitul de semnalizare conform IEC 60947
Caracteristici fizice
Înălțime: 58 mm
Lățime: 45 mm
Adâncime: 57 mm
Condiții de funcționare
Temperatura ambiantă de funcționare: -25…50 °C
Temperatură ambiantă de depozitare: -50…80 °C
Altitudine de funcționare: 2000 m fără reducere a puterii
Standarde și certificări
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 Nr. 60947-4-1, CSA C22.2 Nr. 60947-5-1, GB/T 14048.4 Certificări de produs: Schema CB, CCC, UL, CSA, EAC, CE, UKCA Grad de protecție IP: IP2X
