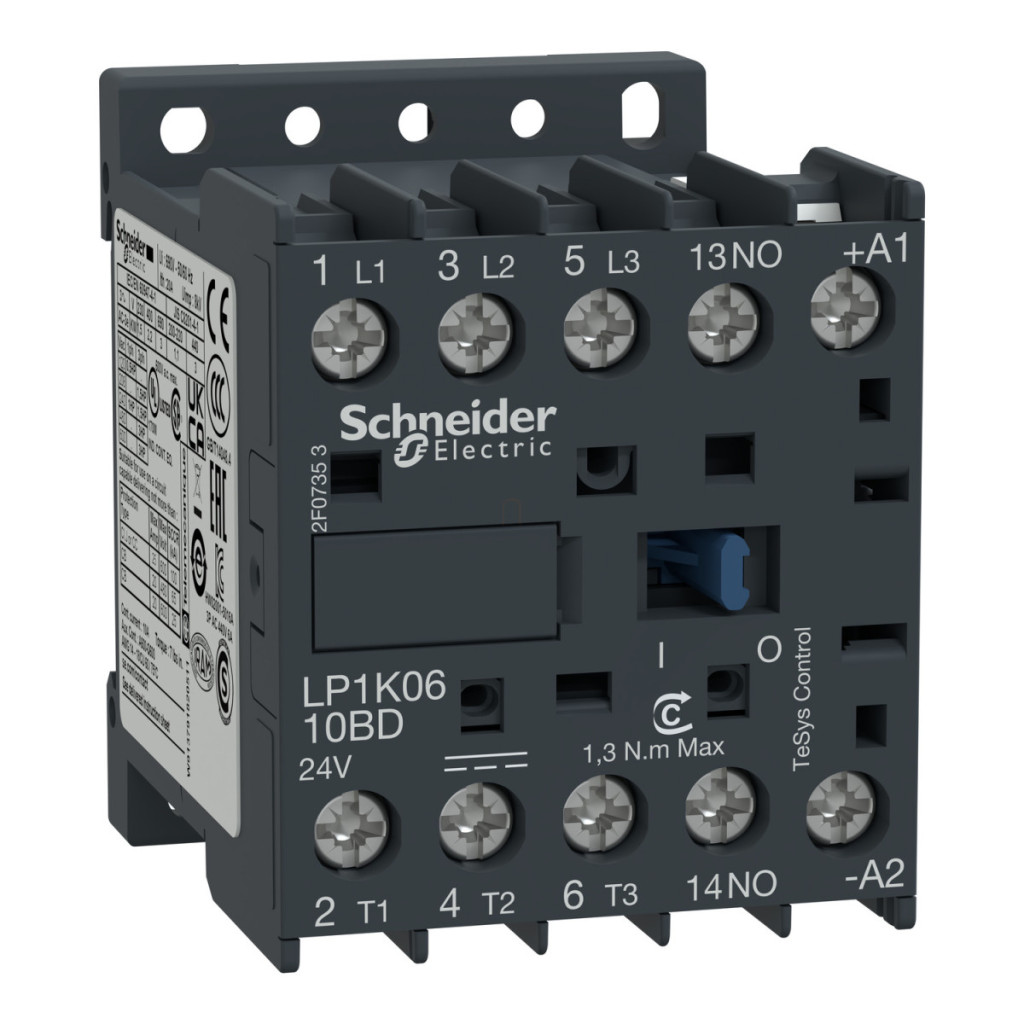

Comutatorul magnetic Schneider Electric TeSys seria K LP1K0610JD este un dispozitiv de comutare electric compact și versatil, conceput special pentru aplicații de control al motoarelor. Acest contactor cu 3 poli are un curent nominal de funcționare de 6 A la 440 V c.a. în categoriile de utilizare AC-3 și AC-3e și este echipat cu 1 contact auxiliar NO (normal deschis) încorporat. Seria TeSys K se remarcă prin dimensiunile sale compacte, având o înălțime de numai 58 mm, o lățime de 45 mm și o adâncime de 57 mm, ocupând cu până la 50% mai puțin spațiu în dulapurile de comandă decât soluțiile convenționale. Dispozitivul are o bobină de comandă de 12 V c.c., care oferă capacitate standard de comandă c.c. Consumul de energie al bobinei este redus, de numai 3 W, care se aplică atât la puterea de tragere, cât și la puterea de menținere la 20 °C. Timpul de funcționare al comutatorului magnetic este de 30-40 ms între excitația bobinei și închiderea contactului NO și de 10 ms între dezactivarea bobinei și deschiderea contactului NO. LP1K0610JD are o capacitate impresionantă de putere a motorului: 1,5 kW la 220-230 V c.a., 2,2 kW la 380-415 V c.a. și 3 kW la 440/690 V c.a. în categoriile AC-3 și AC-3e, la o frecvență de 50/60 Hz. Contactorul poate fi utilizat și în categoria de utilizare AC-4 la aceleași niveluri de putere. Comutatorul magnetic este extrem de fiabil, după cum o demonstrează durata sa de viață mecanică de 10 milioane de cicluri de comutare și durata de viață electrică de 1,3 milioane de cicluri (în categoria AC-3/AC-3e la 6 A, sarcină de 440 V). Dispozitivul oferă o tensiune de impuls de 8 kV și aparține categoriei de supratensiune III. Produsul TeSys K seria LP1K0610JD este susținut de o gamă largă de certificări internaționale, inclusiv EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL, CSA, EAC, CE și UKCA, asigurând utilizarea la nivel global. Dispozitivul are protecție IP20 și poate fi utilizat într-un interval larg de temperaturi de funcționare, de la -25 la 50 °C, până la o altitudine de 2000 de metri deasupra nivelului mării, fără restricții. În ceea ce privește opțiunile de conectare, produsul este echipat cu terminale cu șurub care pot acomoda 1 sau 2 fire de diferite dimensiuni, de la fire solide de 1,5-4 mm² la cabluri torsadate de 0,75-4 mm², cu sau fără manșoane. Cuplul de strângere pentru conexiunile cu șurub este optimizat între 0,8 și 1,3 Nm.
Schneider Electric TeSys K - LP1K0610JD - Comutator magnetic 6A, 1 NO, DC, 2,4 W date tehnice
Informații generale
Familia de produse: TeSys
Tipul produsului: Întrerupător magnetic
Denumirea scurtă a dispozitivului: LP1K
Aplicația întrerupătorului magnetic: Controlul motorului
Date de aplicare
Categorie de utilizare: AC-3, AC-3e, AC-4
Descrierea polilor: 3P
Compoziția contactului principal: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit de alimentare: <= 690 V c.a. <= 400 Hz
Circuit de semnalizare: <= 690 V c.a. <= 400 Hz
Curent nominal de funcționare [Ie]: 6 A (<60 °C) <= 440 V AC Circuit de alimentare AC-3
6 A (<60 °C) <= 440 V c.a. pentru circuitul de alimentare AC-3e
Tip circuit de comandă: standard c.c.
Tensiune circuit de comandă [Uc]: 12 V DC
Date de performanță
Puterea motorului kW: 1,5 kW 220...230 V CA 50/60 Hz CA-3
2,2 kW 380...415 V c.a. 50/60 Hz AC-3
3 kW 440/690 V c.a. 50/60 Hz AC-3
1,5 kW 220...230 V c.a. 50/60 Hz AC-3e
2,2 kW 380...415 V c.a. 50/60 Hz AC-3e
3 kW 440/690 V c.a. 50/60 Hz AC-3e
1,5 kW 220...230 V c.a. 50/60 Hz AC-4
2,2 kW 380...415 V AC 50/60 Hz AC-4
3 kW 440/690 V AC 50/60 Hz AC-4
Contacte auxiliare
Compoziția contactelor auxiliare: 1 NO
Specificații electrice
Tensiune nominală de impuls [Uimp]: 8 kV
Categorie de supratensiune: III
Curent termic convențional în aer liber [Ith]: 20 A (la 60 °C) pentru circuite de putere
10 A (la 50 °C) pentru circuite de semnalizare
Capacitate nominală de comutare Irms: 110 A CA pentru circuitele de putere conform IEC 60947
110 A CA pentru circuitele de semnalizare conform IEC 60947
Capacitate nominală de întrerupere: 110 A 220...230 V conform IEC 60947
110 A 380...400 V conform IEC 60947
110 A 415 V conform IEC 60947
110 A 440 V conform IEC 60947
80 A 500 V conform IEC 60947
70 A 660...690 V conform IEC 60947
Curent nominal de rezistență pe termen scurt [Icw]: 90 A la 50 °C - 1 s în circuitele de alimentare
85 A la 50 °C - 5 s în circuitele de alimentare
80 A la 50 °C - 10 s în circuitele de alimentare
60 A la 50 °C - 30 s circuit de transmisie a energiei
45 A 50 °C - 1 min circuit de transmisie a energiei
40 A 50 °C - 3 min circuit de transmisie a energiei
20 A 50 °C - >= 15 min circuit de transmisie a energiei
80 A - 1 s circuit de semnalizare
90 A - 500 ms circuit de semnalizare
110 A - 100 ms circuit de semnalizare
Valoarea nominală a siguranței asociate: 25 A gG <= 440 V circuit de alimentare
25 A aM circuit de alimentare
10 A gG circuit de semnalizare conform IEC 60947
10 A gG circuit de semnalizare conform VDE 0660
Impedanță medie: 3 mOhm - Ith 20 A 50 Hz circuit de alimentare
Tensiune nominală de izolație [Ui]: Circuit de alimentare: 600 V conform UL 508
Circuit de alimentare: 690 V conform IEC 60947-4-1
Circuit de semnalizare: 690 V conform IEC 60947-4-1
Circuit de semnalizare: 690 V conform IEC 60947-5-1
Circuit de semnalizare: 600 V conform UL 508
Circuit de alimentare: 600 V conform CSA C22.2 nr. 14
Circuit de semnalizare: 600 V conform CSA C22.2 nr. 14
Rezistență de izolație: > 10 MOhm pentru circuitul de semnalizare
Consum de energie
Putere de pornire în W: 3 W (la 20 °C)
Consum continuu de energie în W: 3 W la 20 °C
Disipare termică: 1,3 W
Control
Limite de tensiune ale circuitului de control: Funcționare: 0,8...1,15 Uc (<50 °C)
Eliberare: >= 0,10 Uc (<50 °C)
Conexiuni
Conexiuni - terminale: Terminale cu șurub 1 cablu(e) 1,5…4 mm² solid
Terminale cu șurub 1 cablu(e) 0,75...4 mm² fără capăt flexibil al cablului
Terminale cu șurub 1 cablu(e) 0,34...2,5 mm² cu capăt flexibil al cablului
Terminale cu șurub 2 cabluri 0,75…4 mm² fără capăt flexibil al cablului
Terminale cu șurub 2 cabluri 0,34…1,5 mm² cu capăt flexibil al cablului
Circuit de transmisie a puterii: borne cu șurub 2 cabluri 1,5 mm² cu capăt de cablu flexibil
Date de funcționare
Viteza maximă de funcționare: 3600 de contacte/oră
Tehnologie bobină: Fără modul de suprimare încorporat
Tipul contactelor auxiliare: tip instantaneu 1 NO
Curent minim de comutație: 5 mA pentru circuitul de semnal
Tensiune minimă de comutație: 17 V pentru circuitul de semnalizare
Montare
Suport de montare: Placă
Șină
Cuplu de strângere: 0,8…1,3 N.m - borne cu șurub Philips nr. 2
0,8…1,3 N.m - borne cu șurub plat Ø 6 mm
0,8…1,3 N.m - borne cu șurub Pozidriv nr. 2
Sincronizare
Timp de funcționare: 30...40 ms excitație bobină și închidere NO
10 ms deconectare bobină și deschidere NO
Siguranță
Nivel de fiabilitate a siguranței: B10d = 1369863 cicluri ale comutatorului magnetic cu sarcină nominală conform EN/ISO 13849-1
B10d = 20.000.000 de cicluri ale comutatorului magnetic cu sarcină mecanică conform EN/ISO 13849-1
Durată de viață
Durată de viață mecanică: 10 milioane de cicluri
Durată de viață electrică: 1,3 milioane de cicluri 6 A AC-3 Ue <= 440 V
1,3 milioane de cicluri 6 A AC-3e Ue <= 440 V
0,05 milioane de cicluri 36 A AC-4 Ue <= 440 V
Dimensiuni
Înălțime: 58 mm
Lățime: 45 mm
Adâncime: 57 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 Nr. 60947-4-1
CSA C22.2 Nr. 60947-5-1
GB/T 14048.4
Certificări ale produsului: Schema CB
CCC
UL
CSA
EAC
CE
UKCA
Grad de protecție IP: IP2X
Temperatura ambiantă de funcționare: -25…50 °C
Temperatură ambiantă de depozitare: -50…80 °C
Altitudine de funcționare: 2000 m fără reducere a puterii
Rezistență la flacără: V1 conform UL 94
Cerința 2 conform NF F 16-101
Cerința 2 conform NF F 16-102
