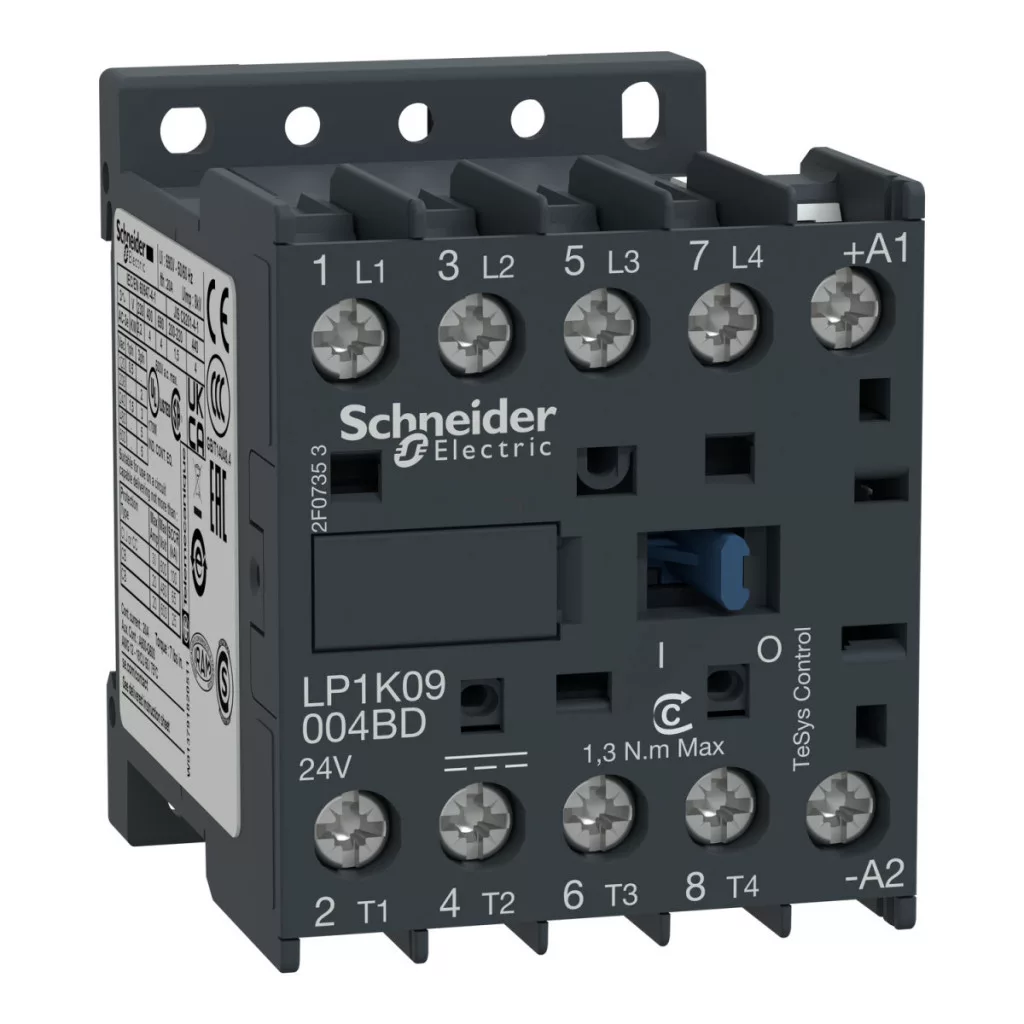

Comutatorul magnetic Schneider Electric TeSys seria K LP1K09004BD este un dispozitiv de comutare de înaltă calitate, cu 4 poli, conceput special pentru comutarea sarcinilor rezistive. Ca parte a familiei de produse TeSys, seria LP1K oferă o soluție fiabilă și versatilă pentru sistemele electrice moderne, fie pentru aplicații industriale, fie comerciale. Modelul LP1K09004BD are 4 contacte normal deschise (NO), fiind ideal pentru comutarea sarcinilor rezistive în categoria de aplicații AC-1. Curentul său nominal de funcționare este de 20 A (sub 60 °C) și poate fi utilizat în circuite de alimentare de până la 690 V c.a., până la 400 Hz. Circuitul de control este de tip DC standard, cu o bobină de 24 V DC, care necesită o putere de comutare redusă de numai 3 W și o putere de menținere de 3 W la 20 °C, asigurând o funcționare eficientă din punct de vedere energetic. Dispozitivul este ideal și pentru aplicații cu motoare, fiind capabil să controleze motoare cu o putere nominală de până la 4 kW în categoria AC-4 la 690 V c.a., 50/60 Hz. Parametrii tehnici ai comutatorului magnetic compact sunt remarcabili. Tensiunea nominală de impuls este de 8 kV, iar categoria de supratensiune este III. Curentul termic convențional în aer liber este de 20 A (la 60 °C) în circuitul de alimentare și de 10 A (la 50 °C) în circuitul de semnalizare. Capacitatea sa nominală de comutare este de 110 A CA în circuitul de alimentare, în conformitate cu standardul IEC 60947. Capacitatea sa nominală de rupere variază în funcție de tensiunea de funcționare: 110 A la 220-230 V, 380-400 V, 415 V și 440 V, 80 A la 500 V și 70 A la 660-690 V. Capacitatea nominală de transport a curentului pe termen scurt Icw a dispozitivului este specificată în detaliu pentru diferite durate, variind de la 1 secundă la 15 minute. Nivelul său de fiabilitate în materie de siguranță este B10d = 1369863 cicluri la sarcina nominală și B10d = 20000000 cicluri la sarcina mecanică, în conformitate cu EN/ISO 13849-1. Comutatorul magnetic este conectat cu terminale cu șurub care pot fi utilizate pentru diferite dimensiuni de cabluri: 1,5-4 mm² pentru cabluri solide, 0,75-4 mm² pentru cabluri flexibile fără papuci de cablu și 0,34-2,5 mm² pentru cabluri cu papuci de cablu. Cuplul de strângere al bornelor este de 0,8-1,3 Nm. Timpul de funcționare al dispozitivului este de 30-40 ms între excitația bobinei și închiderea contactului NO și de 10 ms între deexcitația bobinei și deschiderea contactului NO. Durata de viață mecanică este de 10 milioane de cicluri, iar durata de viață electrică este de 0,16 milioane de cicluri la o sarcină de 20 A AC-1, până la 690 V. Comutatorul magnetic are dimensiuni compacte: înălțime 58 mm, lățime 45 mm și adâncime 57 mm. Dispozitivul are un grad de protecție IP2X și poate fi utilizat la temperaturi ambientale între -25 °C și +50 °C, cu un interval de temperatură de depozitare între -50 °C și +80 °C. LP1K09004BD este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1 și GB/T 14048.4.
Schneider Electric TeSys K - LP1K09004BD - Comutator magnetic 4P AC1/20A 24V DC date tehnice
Date generale
Familia de produse: TeSys
Tipul produsului: Comutator magnetic
Denumirea scurtă a dispozitivului: LP1K
Aplicație: Sarcină rezistivă
Caracteristici electrice
Categorie de utilizare: AC-1
Descrierea polilor: 4P
Compoziția contactelor de putere: 4 NO
Tensiune nominală de funcționare: Circuit de putere: <= 690 V AC <= 400 Hz
Circuit de semnalizare: <= 690 V CA <= 400 Hz
Curent nominal de funcționare: 20 A (la <60 °C) <= 690 V CA AC-1 în circuitul de alimentare
Tipul circuitului de control: standard CC
Tensiunea circuitului de control: 24 V DC
Puterea motorului: 4 kW 690 V CA 50/60 Hz CA-4
Tensiune nominală de impuls rezistentă: 8 kV
Categorie de supratensiune: III
Curent termic convențional în aer liber: 20 A (la 60 °C) în circuitul de alimentare
10 A (la 50 °C) în circuitul de semnal
Capacitate nominală de comutare Irms: 110 A c.a. în circuitul de alimentare conform IEC 60947
Capacitate nominală de întrerupere: 110 A 220...230 V conform IEC 60947
110 A 380...400 V conform IEC 60947
110 A 415 V conform IEC 60947
110 A 440 V conform IEC 60947
80 A 500 V conform IEC 60947
70 A 660...690 V conform IEC 60947
Caracteristici de alimentare
Putere la pornire: 3 W (la 20 °C)
Consum de energie în standby: 3 W la 20 °C
Disipare termică: 1,3 W
Limite de tensiune ale circuitului de control: Funcționare: 0,8...1,15 Uc (< 50 °C)
Decuplare: >= 0,10 Uc (< 50 °C)
Conexiuni
Terminale: Terminale cu șurub 1 cablu(e) 1,5…4 mm² solid
Terminale cu șurub 1 cablu(uri) 0,75…4 mm² fără capăt flexibil al cablului
Terminale cu șurub 1 cablu(uri) 0,34…2,5 mm² cu capăt flexibil al cablului
Cuplu de strângere: 0,8…1,3 N.m - pe terminale cu șurub
Timp și cicluri
Frecvență maximă de funcționare: 3600 cicluri/h
Timp de funcționare: 30...40 ms excitație bobină și închidere NO
10 ms deexcitație bobină și deschidere NO
Durată de viață mecanică: 10 milioane de cicluri
Durată de viață electrică: 0,16 milioane de cicluri 20 A AC-1 Ue <= 690 V
Caracteristici fizice
Tehnologie bobină: Fără modul de suprimare încorporat
Suport de montare: Șină
Placă
Înălțime: 58 mm
Lățime: 45 mm
Adâncime: 57 mm
Parametri de mediu
Grad de protecție IP: IP2X
Temperatura ambiantă în timpul funcționării: -25…50 °C
Temperatura ambiantă în timpul depozitării: -50…80 °C
Altitudine de funcționare: 2000 m fără reducerea puterii nominale
