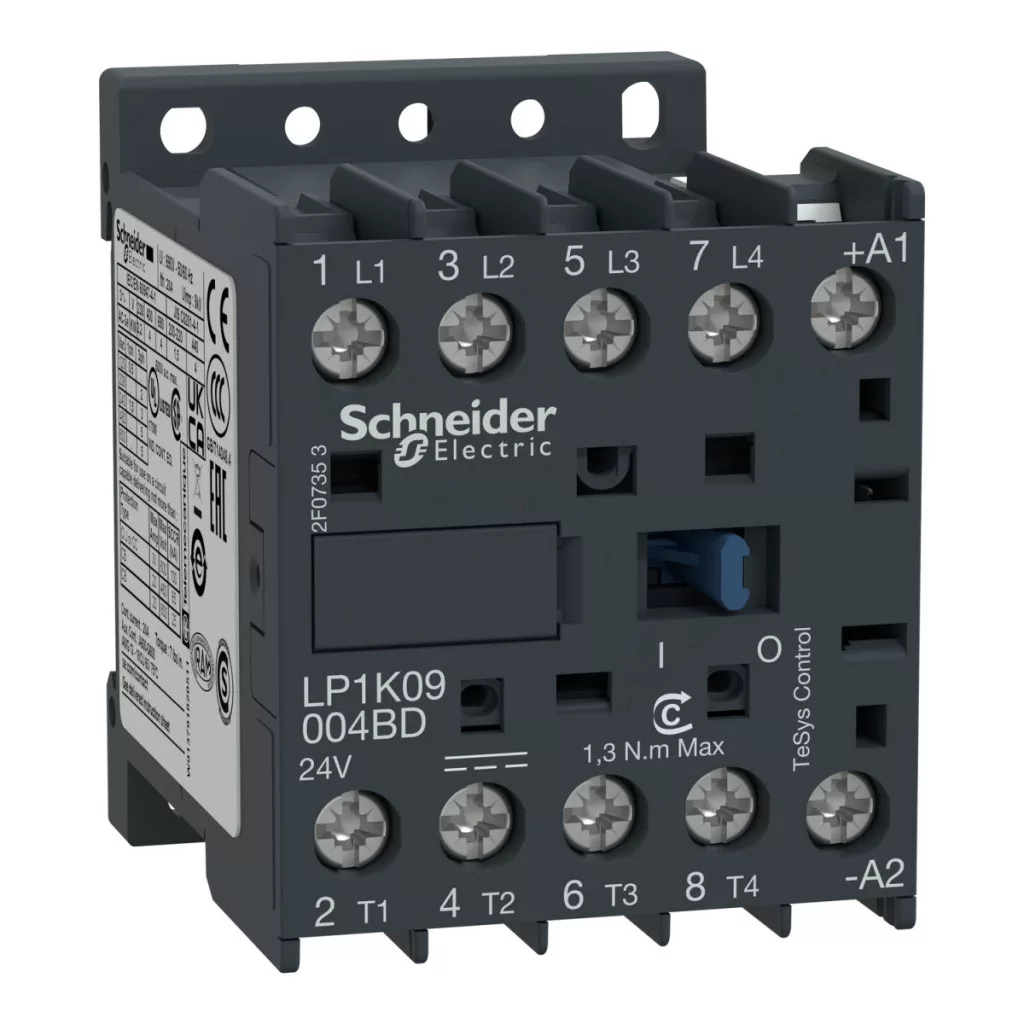

Comutatorul magnetic Schneider Electric TeSys K seria LP1K09004JD este un element de control industrial extrem de versatil și fiabil, dezvoltat în principal pentru comutarea sarcinilor rezistive. Acest contactor compact, cu 4 poli (4NO), are o bobină de control de 12 V c.c. și este echipat cu terminale cu șurub, ceea ce îl face ușor de integrat în diverse sisteme de control. Comutatorul magnetic LP1K09004JD poate comuta un curent maxim de 20 A în categoria AC-1 până la un nivel de tensiune de 690 V. Configurația cu patru contacte normal deschise (4NO) îl face ideal pentru controlul sistemelor de distribuție, aplicațiilor de încălzire, sistemelor de iluminat și altor sarcini rezistive. Dispozitivul are o rezistență remarcabilă la tensiune de impuls de 8 kV, ceea ce îl plasează în categoria de supratensiune III, care oferă un nivel ridicat de protecție împotriva tranzitorilor de rețea. Circuitul de control are un design standard de curent continuu, care permite o funcționare fiabilă în diverse medii industriale. Parametrii tehnici ai seriei TeSys K sunt impresionanți: curentul termic convențional în aer liber este de 20 A (la 60 °C) pentru circuitul de alimentare și de 10 A (la 50 °C) pentru circuitul de semnalizare. Capacitatea de comutare (Irms) este de 110 A c.a. pentru circuitul de alimentare, în conformitate cu standardul IEC 60947. Capacitatea de întrerupere este, de asemenea, remarcabilă: 110 A la 220-230 V, 110 A la 380-400 V, 110 A la 415 V, 110 A la 440 V, 80 A la 500 V și 70 A la 660-690 V, toate în conformitate cu standardul IEC 60947. Curentul nominal de rezistență pe termen scurt (Icw) este, de asemenea, specificat pentru durate diferite, de la 1 secundă la 15 minute sau mai mult, oferind posibilități versatile de aplicare. Contactorul are o impedanță medie de 3 mOhm (la Ith 20A, 50Hz) pentru circuitul de alimentare și o tensiune nominală de izolare de 600V conform UL 508 și CSA C22.2 Nr. 14, sau 690V conform IEC 60947-4-1. Comutatorul magnetic TeSys K LP1K09004JD are dimensiuni deosebit de compacte: are o înălțime de 58 mm, o lățime de 45 mm și o adâncime de 57 mm, cu o greutate netă de numai 0,225 kg. Bobina de control are un consum redus de energie, cu o putere de comutare și menținere de 3 W (la 20 °C) și o disipare a căldurii de numai 1,3 W. Limitele de funcționare ale tensiunii de control sunt: funcționare 0,8-1,15 Uc (<50 °C) și eliberare minimă 0,10 Uc (<50 °C). Durata de viață mecanică este remarcabilă, cu 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 160.000 de cicluri la o sarcină de 20 A AC-1 și o tensiune maximă de 690 V. Viteza de funcționare a comutatorului este, de asemenea, remarcabilă: 30-40 ms între excitația bobinei și închiderea contactului NO și 10 ms între deexcitația bobinei și deschiderea contactului NO. Dispozitivul are protecție IP20, iar gama largă de temperaturi de funcționare (-25 °C până la +50 °C) îl face potrivit pentru utilizare într-o varietate de condiții de mediu.
Schneider Electric TeSys K - LP1K09004JD - Comutator magnetic AC1 20A 12V DC date tehnice
Caracteristici generale
Familia de produse: TeSys
Tipul produsului sau al componentei: Comutator magnetic
Denumirea scurtă a dispozitivului: LP1K
Domeniul de aplicare al contactorului: Sarcină rezistivă
Date suplimentare
Categoria de aplicare: AC-1
Descrierea polilor: 4P
Compoziția contactului circuitului de alimentare: 4 NO
Tensiune nominală de funcționare [Ue]: Circuit de alimentare: <= 690 V c.a. <= 400 Hz
Circuit de semnalizare: <= 690 V c.a. <= 400 Hz
Curent nominal de funcționare [Ie]: 20 A (<60 °C) <= 690 V c.a. pentru circuitul de alimentare AC-1
Tip circuit de control: standard c.c.
Tensiune circuit de control [Uc]: 12 V DC
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Categorie de supratensiune: III
Curent termic convențional măsurabil în aer liber [Ith]: 20 A (la 60 °C) pentru circuitele de alimentare
10 A (la 50 °C) pentru circuitele de semnalizare
Capacitate nominală de comutare Irms: 110 A pentru circuitele de alimentare cu curent alternativ, în conformitate cu IEC 60947
Capacitate nominală de întrerupere: 110 A la 220...230 V, în conformitate cu IEC 60947
110 A la 380...400 V în conformitate cu IEC 60947
110 A la 415 V în conformitate cu IEC 60947
110 A la 440 V în conformitate cu IEC 60947
80 A la 500 V în conformitate cu IEC 60947
70 A la 660...690 V în conformitate cu IEC 60947
Curent nominal de rezistență pe termen scurt [Icw]: 90 A la 50 °C timp de 1 s pentru circuitele de putere
85 A la 50 °C timp de 5 s pentru circuitele de putere
80 A la 50 °C timp de 10 s pentru circuitele de putere
60 A la 50 °C - 30 sec circuite de putere
45 A 50 °C - 1 min circuite de putere
40 A 50 °C - 3 min circuite de putere
20 A 50 °C - >= 15 min circuit de alimentare
Valoare nominală a siguranței corespunzătoare: 25 A gG <= 440 V pentru circuitul de alimentare
25 A aM pentru circuitul de alimentare
Impedanță medie: 3 mOhm - Ith 20 A pentru circuite de alimentare de 50 Hz
Tensiune nominală de izolație [Ui]: Circuit de alimentare: 600 V în conformitate cu UL 508
Circuit de alimentare: 690 V conform IEC 60947-4-1
Circuit de alimentare: 600 V conform CSA C22.2 nr. 14
Putere de comutare în W: 3 W (la 20 °C)
Consum de energie în standby în W: 3 W la 20 °C
Disipare termică: 1,3 W
Limite de tensiune ale circuitului de control: Funcționare: 0,8...1,15 Uc (<50 °C)
Eliberare: >= 0,10 Uc (<50 °C)
Conexiuni - terminale: Terminale cu șurub
Viteza maximă de funcționare: 3600 operații de comutare/oră
Tehnologie bobină: Fără modul de protecție la supratensiune încorporat
Bază de montare: Placă
Șină
Cuplu de strângere: 0,8...1,3 N.m
Timp de funcționare: 30...40 ms excitație bobină și închidere NO
10 ms deexcitație bobină și deschidere NO
Nivel de fiabilitate de siguranță: B10d = 1369863 cicluri la sarcina nominală a contactorului în conformitate cu EN/ISO 13849-1
B10d = 20.000.000 de cicluri la sarcină mecanică în conformitate cu EN/ISO 13849-1
Durată de viață mecanică: 10 milioane de cicluri
Durată de viață electrică: 0,16 milioane de cicluri la 20 A AC-1 Ue <= 690 V
Dimensiuni și greutate
Înălțime: 58 mm
Lățime: 45 mm
Adâncime: 57 mm
Greutate netă: 0,225 kg
Caracteristici de mediu
Standarde: EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 Nr. 60947-4-1
CSA C22.2 Nr. 60947-5-1
GB/T 14048.4
Certificări ale produsului: Schema CB
CCC
UL
CSA
EAC
CE
UKCA
Grad de protecție IP: IP2X
Temperatura aerului ambiant pentru funcționare: -25...50 °C
Temperatura aerului ambiant pentru depozitare: -50...80 °C
Altitudine de funcționare: 2000 m fără reducerea performanței
Rezistență la flacără: V1 conform UL 94
Cerința 2 conform NF F 16-101
Cerința 2 conform NF F 16-102
