Contactorul magnetic LP4K0610BW3 din seria TeSys K de la Schneider Electric este un element de comandă profesional, conceput pentru aplicații industriale, care necesită o putere a bobinei extrem de redusă, de doar 1,5 W, pentru funcționare. Acest contactor compact cu 3 poli și 6 A este recomandat în principal pentru sarcini de control al motoarelor și oferă o soluție deosebit de eficientă din punct de vedere energetic, ceea ce poate duce la economii semnificative de costuri pe termen lung. Produsul poate fi utilizat în categoriile de utilizare AC-3, AC-3e și AC-4 și funcționează cu un curent nominal de 6 A până la o tensiune de 440 V c.a. Circuitul de comandă funcționează la o tensiune de 24 V c.c., ceea ce asigură o compatibilitate extinsă cu diverse sisteme de control. Din punct de vedere al puterii motorului, poate comuta 1,5 kW pe o rețea de 220-230 V c.a., 2,2 kW la 380-415 V c.a. și 3 kW la o tensiune de 440/690 V c.a., în toate cazurile la o frecvență de 50/60 Hz. Produsul dispune de 1 contact auxiliar NO (de închidere). Contactorul TeSys K LP4K0610BW3 are o rezistență nominală la tensiune de impuls de 8 kV și aparține categoriei de supratensiune III. Curentul termic tradițional în aer liber este de 20 A în circuitul de alimentare (la 60 °C) și de 10 A în circuitul de semnalizare (la 50 °C). Capacitatea nominală de închidere este de 110 A CA atât în circuitul de alimentare, cât și în circuitul de semnalizare, în conformitate cu standardul IEC 60947. Datele detaliate privind capacitatea de întrerupere a produsului la diferite niveluri de tensiune: 110 A la 220-230 V, 380-400 V, 415 V și 440 V, 80 A la 500 V și 70 A la 660-690 V. Curentul nominal de scurtă durată prezintă valori variabile în funcție de durată, de exemplu 90 A timp de 1 secundă, 45 A timp de 1 minut în cazul circuitului de alimentare. Produsul poate fi montat în mai multe moduri: pe panou sau pe șină DIN de 35 mm (AM1 DP200 sau AM1 DE200). Dimensiunile contactorului magnetic sunt extrem de compacte: 58 mm înălțime, 45 mm lățime și 57 mm adâncime. În ceea ce privește conexiunile, dispune de borne cu șurub, care acceptă diferite dimensiuni de cablu: 1,5-4 mm² pentru 1 sau 2 cabluri rigide, 0,75-4 mm² pentru cabluri flexibile dezizolate, 0,34-2,5 mm² (1 cablu) sau 0,34-1,5 mm² (2 cabluri) cu capete de închidere. Cuplul de strângere recomandat pentru clemele cu șurub este de 0,8-1,3 Nm.

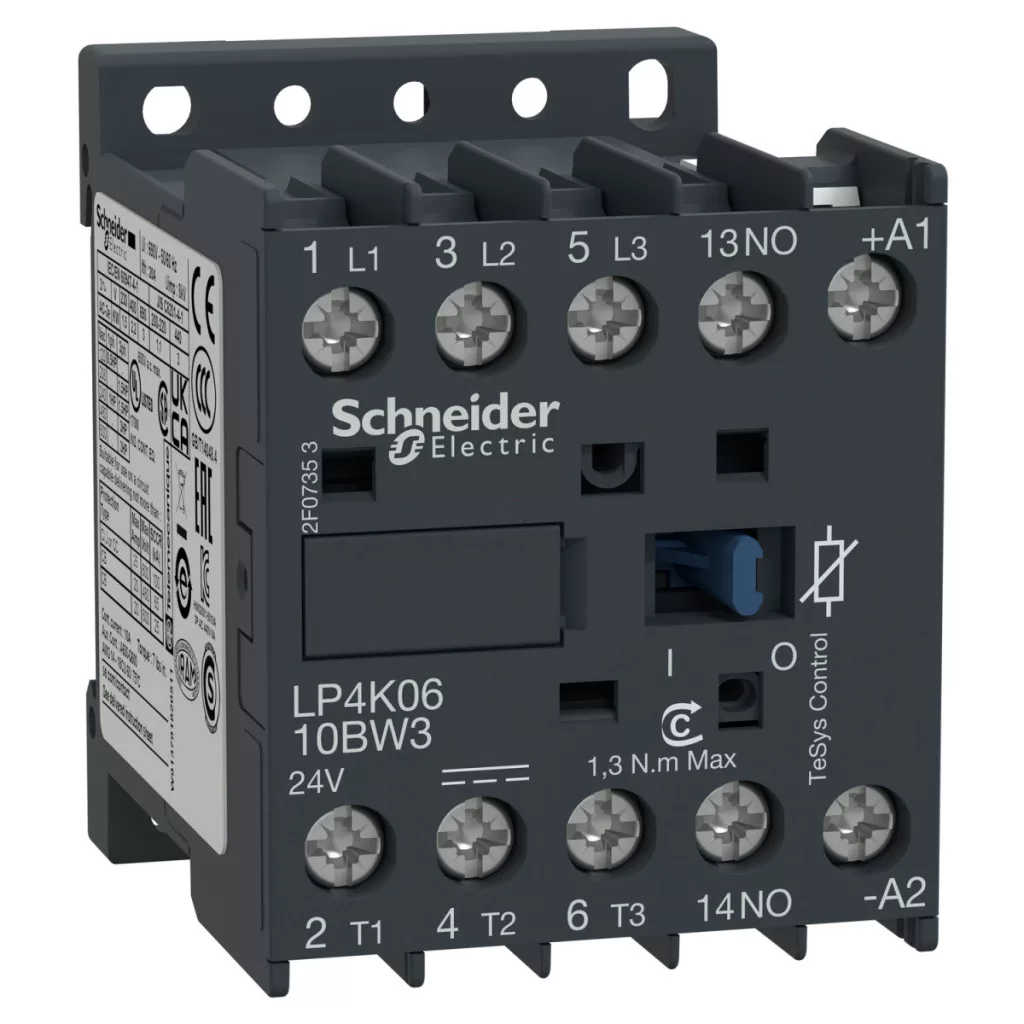

Schneider Electric TeSys K - LP4K0610BW3 - Contactor magnetic cu putere de bobină de 1,5 W, 6 A, 1 contact de închidere, DC, 1,5 W date tehnice
Caracteristici principale
Seria: TeSys
Tipul produsului: Contactor
Denumire scurtă a dispozitivului: LP4K
Aplicație: Comanda motorului
Date tehnice
Categorie de utilizare: AC-3, AC-3e, AC-4
Descrierea polilor: 3P
Poli de putere: 3 NO (de închidere)
Tensiune nominală de funcționare [Ue]: Circuit de alimentare: <= 690 V CA <= 400 Hz, Circuit de semnal: <= 690 V CA <= 400 Hz
Curent nominal de funcționare [Ie]: 6 A (sub 60 °C) <= 440 V CA pentru circuitul de alimentare AC-3, 6 A (sub 60°C) <= 440 V CA pentru circuitul de alimentare AC-3e
Tipul circuitului de comandă: DC cu gamă largă
Tensiunea circuitului de comandă [Uc]: 24 V DC
Puterea motorului
Puterea motorului kW: 1,5 kW 220...230 V CA 50/60 Hz AC-3, 2,2 kW 380...415 V CA 50/60 Hz CA-3, 3 kW 440/690 V CA 50/60 Hz CA-3
Compoziția contactelor auxiliare: 1 NO
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV
Categorie de supratensiune: III
Caracteristici electrice
Curent termic convențional în aer liber [Ith]: 20 A (la 60 °C) pentru circuitul de alimentare, 10 A (la 50 °C) pentru circuitul de semnal
Capacitate nominală de închidere Irms: 110 A pentru circuitul de alimentare CA conform IEC 60947, 110 A pentru circuitul de semnal CA conform IEC 60947
Capacitate nominală de întrerupere: 110 A la 220...230 V, 110 A la 380...400 V, 110 A la 415 V, 110 A la 440 V, 80 A la 500 V, 70 A la 660...690 V conform IEC 60947
Impedanță medie: 3 mOhm - Ith 20 A pentru circuitul de alimentare de 50 Hz
Tensiune nominală de izolație [Ui]: Circuit de alimentare: 600 V conform UL 508, Circuit de alimentare: 690 V conform IEC 60947-4-1
Consum de putere
Putere de pornire: 1,8 W (la 20°C)
Consum de putere continuu: 1,8 W la 20 °C
Disipare termică: 1,8 W
Control
Limite de tensiune ale circuitului de control: Funcționare: 0,7...1,3 Uc (sub 50 °C), Cădere: >= 0,10 Uc (sub 50 °C)
Caracteristici mecanice
Conexiuni: Terminale cu șurub 1 cablu(i) 1,5…4 mm² solid, Terminale cu șurub 1 cablu(cabluri) 0,75…4 mm² flexibil, fără capăt de cablu
Viteza maximă de comutație: 3600 comutații/h
Tehnologie bobină: Cu dispozitiv de suprimare încorporat
Tipul contactelor auxiliare: tip instantaneu 1 NO
Curent minim de comutație: 5 mA pentru circuit de semnalizare
Tensiune minimă de comutație: 17 V pentru circuitul de semnalizare
Dimensiuni și montare
Bază de montare: Placă, Șină
Cuplu de strângere: 0,8…1,3 N.m pentru cleme cu șurub
Timp de funcționare: 10...20 ms pentru decuplarea bobinei și deschiderea NO, 30...40 ms pentru cuplarea bobinei și închiderea NO
Înălțime: 58 mm
Lățime: 45 mm
Adâncime: 57 mm
Fiabilitate
Nivel de fiabilitate de siguranță: B10d = 1369863 cicluri la sarcină nominală conform EN/ISO 13849-1
Durată de viață mecanică: 30 de milioane de cicluri
Durată de viață electrică: 1,3 milioane de cicluri 6 A AC-3 Ue <= 440 V, 1,3 milioane de cicluri 6 A AC-3e Ue <= 440 V
Caracteristici de mediu
Grad de protecție IP: IP2X
Temperatura mediului în timpul funcționării: -25…50 °C
Temperatura mediului în timpul depozitării: -50…80 °C
Altitudine de funcționare: 2000 m fără penalizare
Rezistență la flacără: V1 conform UL 94
