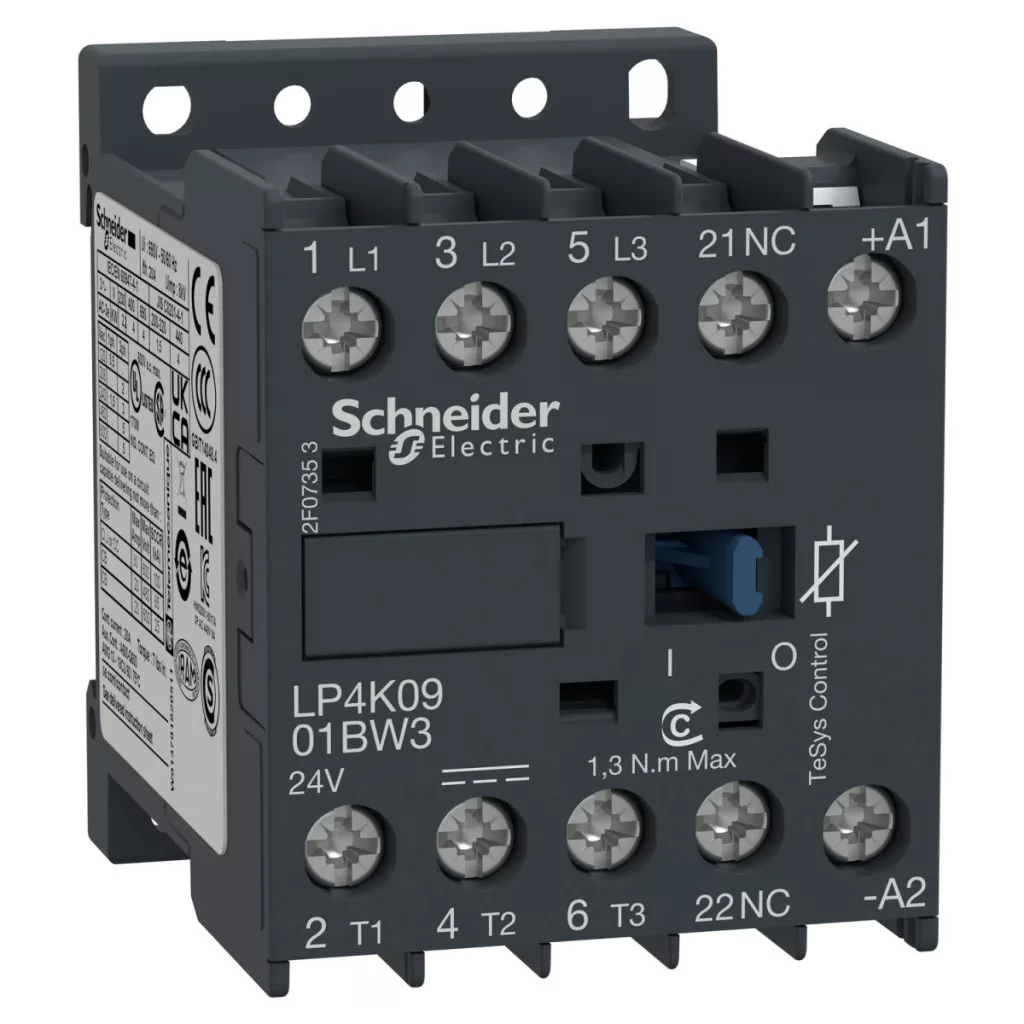

Comutatorul magnetic Schneider Electric TeSys K LP4K0901BW3 este un contactor compact de înaltă calitate, ideal pentru diverse aplicații de control al motoarelor și sarcini rezistive. Acest dispozitiv cu 3 poli, din categoria AC-3/AC-3e, are o bobină de 24 V c.c. cu consum redus, care asigură o funcționare eficientă din punct de vedere energetic pe întreaga durată de viață. Contactorul din seria TeSys K oferă un curent nominal maxim de funcționare de 9 A la 440 V în aplicații AC-3 și AC-3e, în timp ce în aplicații AC-1 poate comuta până la 20 A la 690 V. Contactul auxiliar 1NC încorporat oferă flexibilitate suplimentară pentru sarcini de comutare și control. Produsul are o gamă largă de aplicații: este potrivit pentru motoare cu putere de 2,2 kW la 220-230 V c.a. și pentru motoare de 4 kW la rețele de 380-415 V sau 440/690 V c.a. La proiectarea modelului LP4K0901BW3, Schneider Electric a acordat o atenție deosebită flexibilității, siguranței și dimensiunilor compacte, ceea ce optimizează semnificativ spațiul ocupat în dulapul de comutație. Contactorul are parametri tehnici remarcabili. Tensiunea nominală de impuls de 8 kV și categoria de supratensiune III garantează o funcționare fiabilă chiar și în medii electrice dificile. Curentul termic convențional măsurat în aer liber este de 20 A (la 60 °C) în circuitul de alimentare și de 10 A (la 50 °C) în circuitul de semnalizare. Curentul de pornire (Irms) este de 110 A c.a. atât în circuitul de alimentare, cât și în circuitul de semnalizare, în conformitate cu standardul IEC 60947. Capacitatea nominală de întrerupere la diferite niveluri de tensiune este de 110 A la 220-230 V, 380-400 V, 415 V și 440 V, 80 A la 500 V și 70 A la 660-690 V. Dispozitivul este extrem de compact: 58 mm înălțime, 45 mm lățime și 57 mm adâncime, ocupând cu până la 50% mai puțin spațiu în dulapurile de comutație decât contactoarele convenționale. Comutatorul magnetic TeSys K LP4K0901BW3 este conform cu numeroase standarde și certificări internaționale, inclusiv EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 nr. 60947-4-1, CSA C22.2 nr. 60947-5-1 și GB/T 14048.4. De asemenea, are certificări CB Scheme, CCC, UL, CSA, EAC, CE și UKCA, asigurând aplicabilitatea la nivel global. Gradul de protecție IP2X oferă o protecție adecvată împotriva prafului și contactului cu degetele. Intervalul larg de temperatură de funcționare al produsului (-25...50 °C) și intervalul ridicat de temperatură de depozitare (-50...80 °C) asigură performanțe fiabile chiar și în condiții de mediu extreme. Comutatorul magnetic LP4K0901BW3 este alegerea perfectă pentru utilizatorii profesioniști care caută o soluție de control al motorului fiabilă, eficientă din punct de vedere energetic și compactă.
Schneider Electric TeSys K - LP4K0901BW3 - Comutator magnetic 4kW/400V 9A 24VDC date tehnice
Caracteristici generale
Seria: TeSys
Tipul produsului: Contactor
Denumirea scurtă a dispozitivului: LP4K
Aplicația contactorului: Controlul motorului, Sarcina rezistivă
Caracteristici tehnice
Categorie de utilizare: AC-3, AC-3e, AC-1, AC-4
Descrierea polilor: 3P
Compoziția contactelor polilor de putere: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit de alimentare: <= 690 V c.a. <= 400 Hz, Circuit de semnalizare: <= 690 V c.a. <= 400 Hz
Curent nominal de funcționare [Ie]: 9 A (sub 60 °C) <= 440 V c.a. pentru circuitul de alimentare c.a. 3, 9 A (sub 60 °C) <= 440 V c.a. pentru circuitul de alimentare c.a. 3e, 20 A (sub 60 °C) <= 690 V c.a. pentru circuitul de alimentare c.a.-1
Tip circuit de comandă: c.c. cu gamă largă
Tensiune circuit de comandă [Uc]: 24 V DC
Puterea motorului
Puterea motorului kW: 2,2 kW pentru 220...230 V CA 50/60 Hz CA-3, 4 kW pentru 380...415 V c.a. 50/60 Hz c.a.-3, 4 kW 440/690 V c.a. 50/60 Hz c.a.-3e, 2,2 kW 220...230 V c.a. 50/60 Hz c.a.-3e, 4 kW 380...415 V c.a. 50/60 Hz AC-3e, 4 kW 440/690 V c.a. 50/60 Hz AC-3e, 2,2 kW 220...230 V c.a. 50/60 Hz AC-4, 4 kW 380...415 V CA 50/60 Hz CA-4, 4 kW 440/690 V CA 50/60 Hz CA-4
Contacte și caracteristici electrice
Configurație contact auxiliar: 1 NC
Tensiune nominală de impuls [Uimp]: 8 kV
Categorie de supratensiune: III
Curent termic convențional măsurat în aer liber [Ith]: 20 A (la 60 °C) pentru circuitele de putere, 10 A (la 50 °C) pentru circuitele de semnalizare
Curent nominal de pornire Irms: 110 A CA pentru circuitele de putere în conformitate cu IEC 60947, 110 A pentru circuitele de semnalizare CA în conformitate cu IEC 60947
Capacitate nominală de întrerupere: 110 A la 220...230 V în conformitate cu IEC 60947, 110 A la 380...400 V în conformitate cu IEC 60947, 110 A la 415 V în conformitate cu IEC 60947, 110 A la 440 V în conformitate cu IEC 60947, 80 A la 500 V în conformitate cu IEC 60947, 70 A la 660...690 V în conformitate cu IEC 60947
Caracteristici fizice
Înălțime: 58 mm
Lățime: 45 mm
Adâncime: 57 mm
Grad de protecție IP: IP2X
Condiții de funcționare
Temperatura aerului ambiant în timpul funcționării: -25...50 °C
Temperatura aerului ambiant în timpul depozitării: -50...80 °C
Altitudine de funcționare: 2000 m fără degradarea performanței
