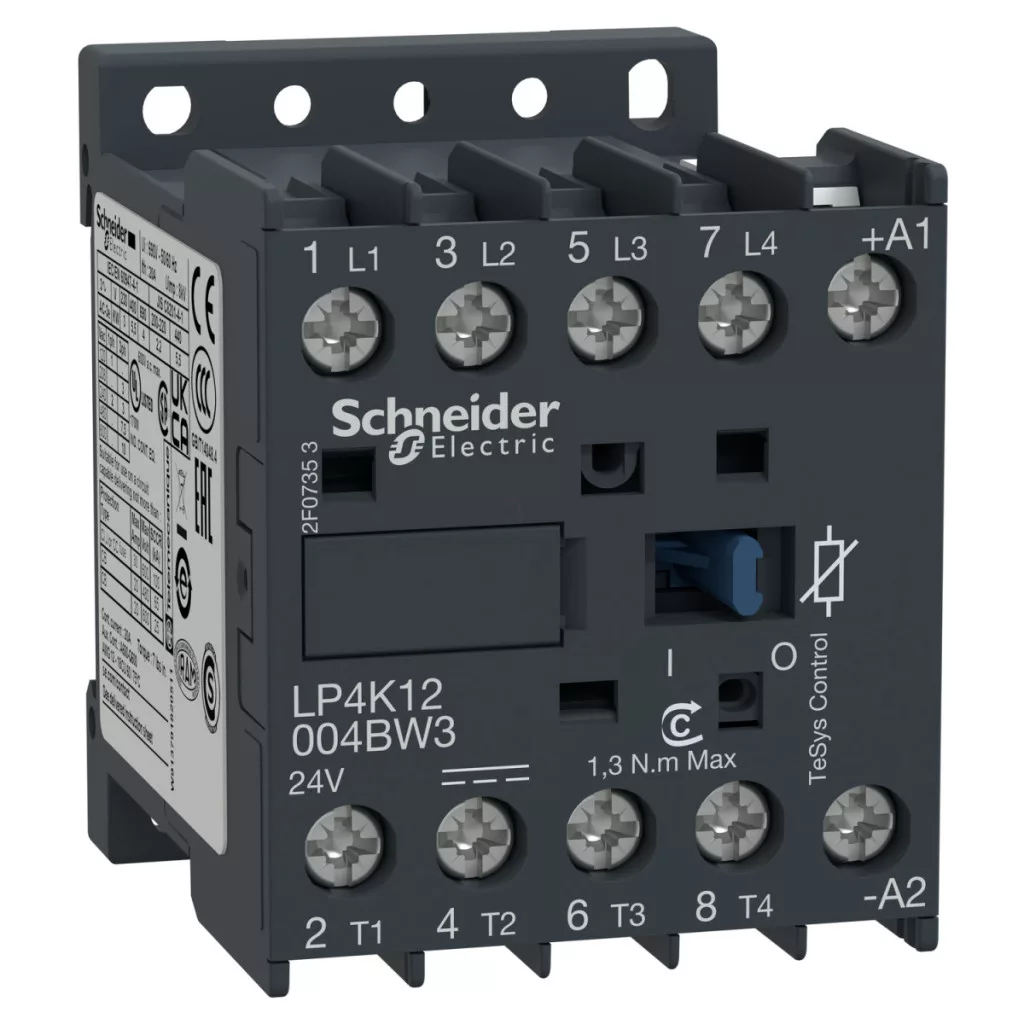

Comutatorul magnetic Schneider Electric TeSys K seria LP4K12004BW3 este un element de control compact, cu 4 poli, de calitate profesională, optimizat special pentru comutarea sarcinilor rezistive. Acest model are un curent nominal de 20 A în categoria AC-1 și este potrivit pentru comutarea fiabilă a circuitelor cu tensiuni de până la 690 V c.a. Seria TeSys K are o serie de caracteristici tehnice remarcabile, printre care se remarcă tehnologia bobinei cu consum redus de energie. Modelul LP4K12004BW3 funcționează cu o tensiune de control de 24 V c.c. și are un consum de energie extrem de redus, de numai 1,8 W, ceea ce duce la economii semnificative de energie în timpul funcționării pe termen lung. Bobina este echipată cu protecție integrată la supratensiune, care mărește durata de viață a comutatorului și protejează circuitele de control. Intervalul de tensiune de funcționare este între 0,7 și 1,3 Uc, ceea ce oferă o flexibilitate excelentă în diferite medii de control. Comutatorul magnetic are 4 contacte NO (normal deschise) cu parametri electrici excelenți. Contactele încorporate asigură un curent de pornire de 144 A și o capacitate de rupere de până la 110 A la 440 V. Comutatorul este deosebit de potrivit pentru aplicații cu durată lungă de viață, deoarece durata sa de viață mecanică ajunge la 30 de milioane de cicluri de comutare, în timp ce durata sa de viață electrică este de 0,3 milioane de cicluri la o sarcină de 20 A AC-1. Produsul are o rezistență remarcabilă la scurtcircuit, demonstrată de capacitatea sa de a rezista la un curent de scurtcircuit de 115 A timp de 1 secundă. Impedanța medie a comutatorului magnetic este de numai 3 mOhm, ceea ce duce la pierderi extrem de mici în timpul funcționării. Timpul său de funcționare este de 30-40 ms la închiderea contactelor și de numai 10 ms la deschiderea contactelor, ceea ce îl face potrivit pentru operațiuni de comutare rapide. Comutatorul magnetic LP4K12004BW3 are dimensiuni compacte (58 mm înălțime, 45 mm lățime, 57 mm adâncime), ceea ce permite instalarea în dulapuri de comutație, economisind spațiu. Dispozitivul are protecție IP20 și poate fi utilizat într-un interval larg de temperaturi (-25 °C până la +50 °C). Produsul oferă opțiuni flexibile de montare, deoarece poate fi montat pe o placă de montare sau pe o șină DIN. Punctele de conectare sunt terminale cu șuruburi potrivite pentru conductori solizi de 1,5-4 mm² sau flexibili de 0,75-4 mm². Comutatorul magnetic LP4K12004BW3 din seria TeSys K are certificări internaționale, inclusiv conformitatea cu IEC 60947-4-1, UL 60947-4-1 și CSA C22.2 nr. 60947-4-1, și are certificări CB, CCC, UL, CSA, EAC, CE și UKCA, ceea ce îl face potrivit pentru utilizare în diverse medii industriale din întreaga lume.
Schneider Electric TeSys K - LP4K12004BW3 - Date tehnice comutator magnetic
Caracteristici principale
Familia de produse: TeSys
Tipul produsului: Comutator magnetic
Denumirea scurtă a dispozitivului: LP4K
Aplicația comutatorului magnetic: Sarcină rezistivă
Informații suplimentare
Categorie de utilizare: AC-1
Descrierea polilor: 4P
Compoziția contactului polului de putere: 4 NO
Tensiune nominală de funcționare: Circuit de alimentare: <= 690 V c.a. <= 400 Hz
Circuit de semnalizare: <= 690 V c.a. <= 400 Hz
Curent nominal de funcționare: 20 A (sub 60 °C) <= 690 V CA Pentru AC-1 pentru circuitul de alimentare
Tip circuit de comandă: DC cu gamă largă
Tensiune circuit de comandă: 24 V DC
Rezistență nominală la tensiune de impuls: 8 kV
Categorie de supratensiune: III
Curent termic convențional în aer liber: 20 A (la 60 °C) pentru circuitele de alimentare
10 A (la 50 °C) pentru circuitele de semnalizare
Capacitate nominală de comutare Irms: 144 A c.a. pentru circuitele de alimentare conform IEC 60947
Capacitate nominală de întrerupere: 110 A la 440 V conform IEC 60947
80 A la 500 V conform IEC 60947
70 A la 660...690 V conform IEC 60947
Curent nominal de rezistență pe termen scurt: 115 A la 50 °C pentru un ciclu de alimentare de 1 s
105 A la 50 °C pentru un ciclu de alimentare de 5 s
100 A la 50 °C pentru un ciclu de alimentare de 10 s
75 A la 50 °C - ciclu de funcționare de 30 s
55 A ciclu de funcționare de 50 °C - 1 min
50 A ciclu de funcționare de 50 °C - 3 min
25 A ciclu de funcționare de 50 °C - >= 15 min
Valoarea nominală a siguranței atribuite: 25 A gG <= 440 V pentru circuite de alimentare
25 A aM pentru circuite de alimentare
Impedanță medie: 3 mOhm - Ith 20 A 50 Hz pentru circuite de alimentare
Tensiune nominală de izolare: Circuit de alimentare: 600 V conform UL 508
Circuit de alimentare: 690 V conform IEC 60947-4-1
Circuit de alimentare: 600 V conform CSA C22.2 nr. 14
Putere de pornire: 1,8 W (la 20 °C)
Consum continuu de energie: 1,8 W la 20 °C
Disipare de căldură: 1,8 W Circuit de control și conectori Limite de tensiune ale circuitului de control: Funcționare: 0,7...1,3 Uc (sub 50 °C)
Decuplare: >= 0,10 Uc (sub 50 °C)
Conexiuni - terminale: Terminal cu șurub 1 cablu(e) 1,5...4 mm² solid
Terminal cu șurub 1 cablu(e) 0,75...4 mm² fără capăt flexibil al cablului
Terminal cu șurub 1 cablu(e) 0,34...2,5 mm² cu capăt flexibil al cablului
Terminal cu șurub 2 cablu(e) 1,5.....4 mm² solid
Terminal cu șurub 2 cablu(e) 0,75...4 mm² fără capăt flexibil al cablului
Terminal cu șurub 2 cablu(e) 0,34...1,5 mm² cu capăt de cablu flexibil
Circuit de alimentare: terminal cu șurub 2 cablu(e) 1,5 mm² cu capăt de cablu flexibil
Caracteristici de funcționare
Frecvență maximă de funcționare: 3600 cicluri/h
Tehnologie bobină: Cu dispozitiv de suprimare integrat
Bază de montare: Placă
Șină
Cuplu de strângere: 0,8...1,3 N.m - borne cu șurub Philips nr. 2
0,8...1,3 N.m - borne cu șurub plate Ø 6 mm
0,8...1,3 N.m - pe borne cu șurub Pozidriv nr. 2
Timp de funcționare: 30...40 ms alimentarea bobinei și închiderea NO
10 ms dezafectarea bobinei și deschiderea NO
Nivel de fiabilitate de siguranță: B10d = 1369863 cicluri cu sarcină nominală conform EN/ISO 13849-1
B10d = 20000000 cicluri cu sarcină mecanică conform EN/ISO 13849-1
Durată de viață mecanică: 30 de milioane de cicluri
Durată de viață electrică: 0,3 milioane de cicluri la 20 A AC-1 Ue <= 690 V
Dimensiuni și condiții de mediu
Înălțime: 58 mm
Lățime: 45 mm
Adâncime: 57 mm
Grad de protecție IP: IP2X
Temperatura aerului ambiant în timpul funcționării: -25...50 °C
Temperatura aerului ambiant în timpul depozitării: -50...80 °C
Altitudine de funcționare: 2000 m fără reducere a puterii
Standarde și certificări
Standarde: EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 Nr. 60947-4-1
CSA C22.2 Nr. 60947-5-1
GB/T 14048.4
Certificări de produs: Schema CB
CCC
UL
CSA
EAC
CE
UKCA
