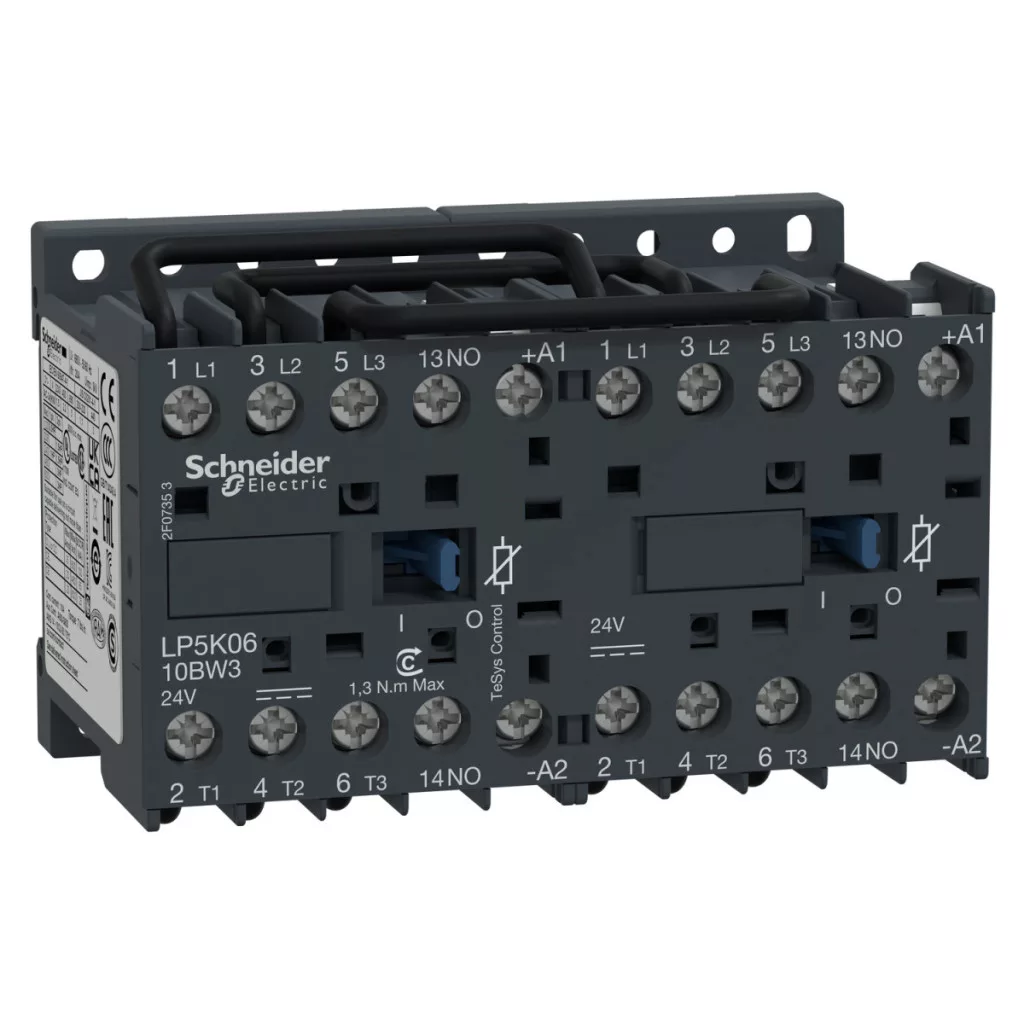

Contactorul de inversare Schneider Electric TeSys K seria LP5K0610BW3 este un dispozitiv de comutare electromecanic compact, versatil și fiabil, conceput special pentru aplicații de control al motoarelor. Acest contactor cu 3 poli este o alegere excelentă pentru diverse aplicații industriale în care controlul precis al motorului și durata lungă de viață sunt importante. Unul dintre principalele avantaje ale modelului LP5K0610BW3 este bara de alimentare reversibilă preasamblată, care facilitează foarte mult instalarea și reduce posibilitatea apariției erorilor de cablare. Produsul are o bobină de control de joasă putere de 24 V c.c., care asigură o funcționare eficientă din punct de vedere energetic, cu un consum de energie de numai 1,8 W. Contactul cu 3 poli de putere NO este completat de un contact auxiliar 1 NO încorporat, care oferă feedback sistemului de control. Curentul nominal de funcționare al comutatorului solenoid este de 6 A în categoriile de aplicații AC-3 și AC-3e, până la o tensiune maximă de 440 V. În ceea ce privește puterea motorului, acesta poate comuta 1,5 kW pe o rețea de 220-230 V c.a., 2,2 kW pe 380-415 V c.a. și 3 kW pe 440 V și niveluri de tensiune mai mari, până la 690 V. Această gamă de putere îl face ideal pentru controlul motoarelor de putere mică și medie în diverse medii industriale. Comutatorul magnetic are un curent de comutație de 110 A c.a., care respectă cerințele IEC 60947, și un curent nominal convențional în aer liber de 20 A pentru circuitul de alimentare și 10 A pentru circuitul de semnal (la 50 °C). LP5K0610BW3 are o durabilitate electrică remarcabilă: 1,3 milioane de cicluri de comutare în categoria 6A AC-3, asigurând o funcționare fiabilă pe termen lung, chiar și în medii industriale. Durata de viață mecanică ajunge la 5 milioane de cicluri de comutare, iar frecvența maximă de comutare a produsului este de 3600 de cicluri pe oră. Dispozitivul are o robustețe mecanică excelentă, rezistând la impacturi de 15 Gn în stare închisă și 10 Gn în stare deschisă, precum și la vibrații de 4 Gn (închis) și 2 Gn (deschis) în gama de frecvențe 5-300 Hz. Este flexibil în ceea ce privește opțiunile de instalare, deoarece poate fi montat pe un panou sau pe o șină DIN (tip AM1 DP200 sau AM1 DE200, 35 mm). Conexiunile se realizează cu borne cu șuruburi potrivite pentru cabluri flexibile de 0,75-4 mm² sau cabluri rigide de 1,5-4 mm². Protecția IP20 și o gamă de temperaturi de funcționare de la -25 la +50 °C sporesc și mai mult utilizabilitatea produsului în diverse condiții de mediu. Comutatorul magnetic are numeroase certificări internaționale (CB, CCC, UL, CSA, EAC, CE, UKCA), care garantează conformitatea cu standardele globale.
Schneider Electric TeSys K - LP5K0610BW3 - Comutator magnetic 2,2 kW/400 V 6 A 24 VCC date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys K
Tipul produsului: Comutator magnetic CA
Denumirea scurtă a dispozitivului: LP5K
Aplicație: Control, Control motor
Categorie de utilizare: AC-3, AC-4, AC-3e
Proiectare dispozitiv: Șină de transfer de curent alternativ preasamblată
Caracteristici electrice
Descriere poli: 3P
Compoziția contactului polului de putere: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit de putere: 690 V c.a. 50/60 Hz, Circuit de semnalizare: <= 690 V c.a. 50/60 Hz
Curent nominal de funcționare [Ie]: 6 A <= 440 V c.a. pentru circuite de alimentare AC-3, 6 A <= 440 V c.a. pentru circuite de alimentare AC-3e
Puterea motorului kW: 1,5 kW 220...230 V c.a. 50/60 Hz, 2,2 kW 380...415 V c.a. 50/60 Hz, 3 kW 440 V c.a. 50/60 Hz, 3 kW 480 V c.a. 50/60 Hz, 3 kW 500...600 V c.a. 50/60 Hz, 3 kW 660...690 V c.a. 50/60 Hz
Tip circuit de comandă: c.c. consum redus
Tensiune circuit de comandă [Uc]: 24 V DC
Compoziția contactului auxiliar: 1 NO
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Categorie de supratensiune: III
Caracteristici de putere
Curent termic convențional măsurat în aer liber [Ith]: 20 A (la 50 °C) pentru circuitele de putere, 10 A (la 50 °C) pentru circuitele de semnalizare
Capacitate nominală de comutare Irms: 110 A c.a. pentru circuitele de putere conform IEC 60947, 110 A CA pentru circuitele de semnalizare conform IEC 60947
Capacitate nominală de întrerupere: 110 A la 415 V conform IEC 60947, 110 A la 440 V conform IEC 60947, 80 A la 500 V conform IEC 60947, 110 A la 220...230 V conform IEC 60947, 110 A 380...400 V conform IEC 60947, 70 A la 660...690 V conform IEC 60947
Caracteristici mecanice
Tip de blocare mecanică: Mecanică
Metodă de montare: Șină, panou
Durată de viață mecanică: 5 milioane de cicluri
Viteză maximă de funcționare: 3600 cicluri/oră
Dimensiuni și conexiune
Înălțime: 58 mm
Lățime: 90 mm
Adâncime: 57 mm
Conexiuni - blocuri terminale: Terminal cu șurub 1 fir(uri) 1,5...4 mm² solid, terminal cu șurub 1 fir(uri) 0,75...4 mm² fără capăt de cablu flexibil, terminal cu șurub 1 fir(uri) 0,34...2,5 mm² cu capăt de cablu flexibil
Cuplu de strângere: 0,8...1,3 Nm cu terminal cu șurub
Condiții de mediu
Clasă de protecție IP: IP20 conform VDE 0106
Temperatura ambiantă de funcționare: -25...50 °C
Temperatură ambiantă de depozitare: -50...80 °C
Altitudine de funcționare: 2000 m fără reducere a puterii nominale
