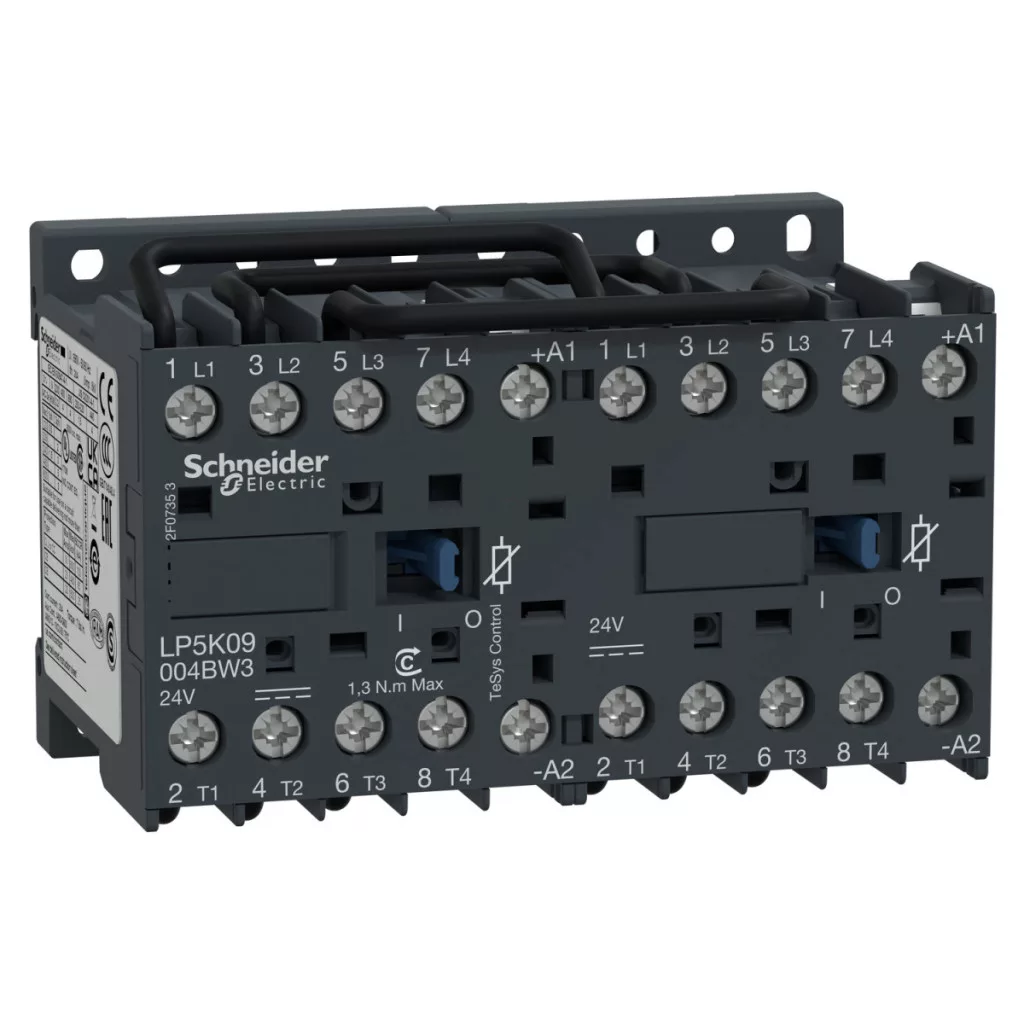

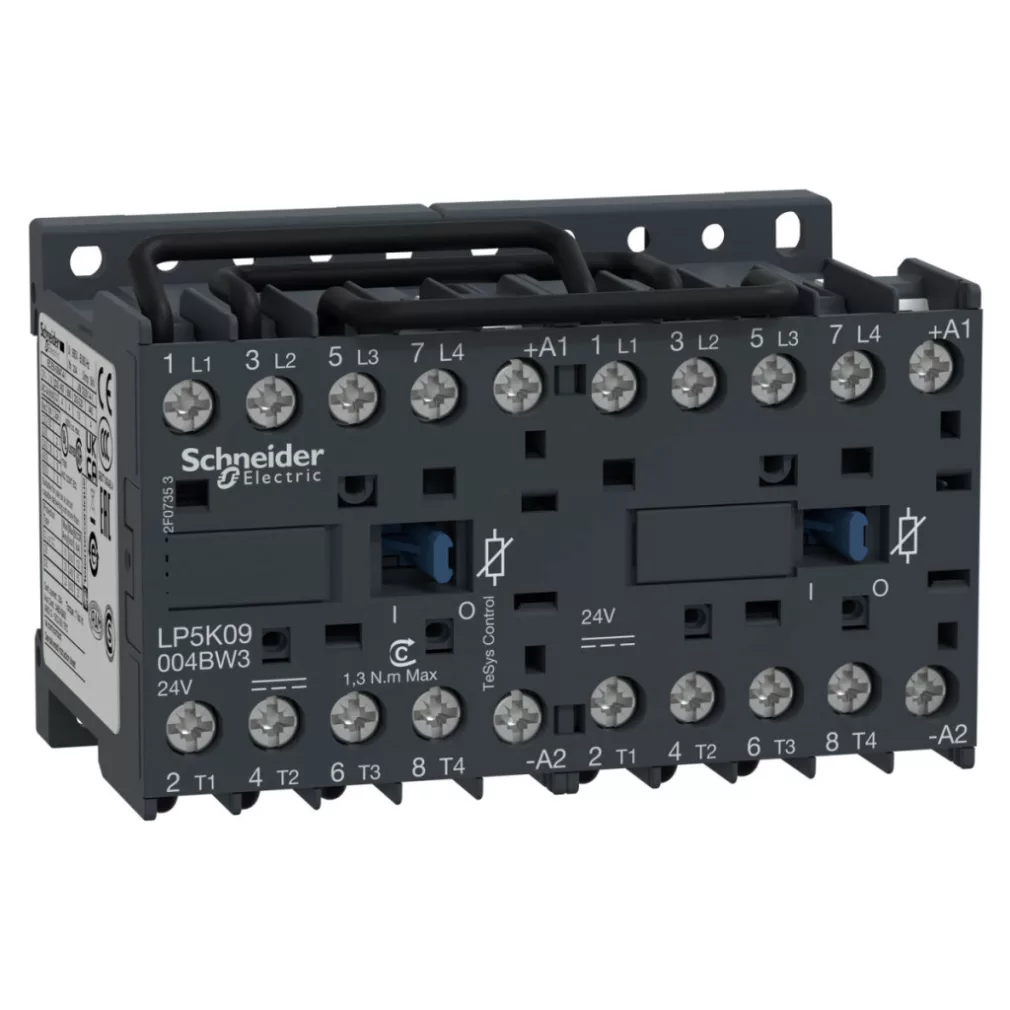

Comutatorul de transfer Schneider Electric TeSys seria K tip LP5K09004BW3 este un dispozitiv de comutare de înaltă calitate și performanță, conceput pentru utilizare în medii industriale. Acest model este unul dintre membrii remarcabili ai familiei de produse TeSys, conceput special pentru comutarea sarcinilor rezistive. Comutatorul magnetic LP5K09004BW3 are un design cu 4 poli și 4 contacte NO, ceea ce îl face extrem de versatil pentru o varietate de aplicații. Dispozitivul are o clasificare AC-1, ceea ce înseamnă că este optimizat în principal pentru comutarea sarcinilor rezistive. Dispozitivul este preasamblat cu o șină de alimentare cu sens invers, ceea ce îl face ușor de integrat în sistemele existente. În ceea ce privește performanța, acest comutator magnetic poate comuta până la 20 A la 440 V c.a. la temperaturi ambientale sub 50 °C. Poate fi utilizat și la o tensiune mai mare de 690 V c.a., caz în care curentul admisibil este de 16 A la o temperatură ambiantă sub 70 °C. Circuitul de control funcționează cu o bobină de joasă putere de 24 V c.c., care este o soluție eficientă din punct de vedere energetic pentru funcționarea pe termen lung. Tehnologia bobinei include un supresor de diode bidirecțional încorporat pentru limitarea vârfurilor, care oferă protecție împotriva vârfurilor de tensiune. LP5K09004BW3 are o tensiune nominală de impuls de 8 kV, ceea ce corespunde categoriei de supratensiune III. Valoarea convențională a fluxului de căldură în aer liber este de 20 A (la 50 °C) în raport cu circuitul de alimentare. Dispozitivul are o capacitate nominală de comutare de 110 A c.a. pentru circuitul de alimentare, în conformitate cu standardele NF C 63-110 și IEC 60947. Comutatorul magnetic are o durabilitate mecanică și electrică remarcabilă. Durata sa de viață mecanică este de 5 milioane de cicluri de comutare, în timp ce durata sa de viață electrică este de 0,16 milioane de cicluri la o sarcină de 20 A CA-1, la o tensiune maximă de 690 V. Timpul de comutare este de 30-40 ms pentru excitația bobinei și închiderea NO și de 10-20 ms pentru dezactivarea bobinei și deschiderea NO. Frecvența maximă de funcționare este de 3600 de operații de comutare pe oră, ceea ce permite o utilizare extrem de intensivă. În ceea ce privește instalarea, dispozitivul poate fi montat pe o șină sau o placă, iar conexiunile se realizează cu borne cu șurub care pot acomoda 1 sau 2 cabluri. Cuplul de strângere al bornelor este de 0,8-1,3 Nm. Dispozitivul are dimensiuni compacte: 58 mm înălțime, 90 mm lățime, 57 mm adâncime și o greutate de numai 0,49 kg. Comutatorul de transfer Schneider Electric TeSys K LP5K09004BW3 este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1 și JIS C8201-4-1. De asemenea, are certificări CB Scheme, CCC, UL, CSA, EAC, CE și UKCA, care dovedesc fiabilitatea și calitatea produsului. Comutatorul magnetic are protecție IP20 conform VDE 0106 și este protejat TC conform standardelor IEC 60068 și DIN 50016. Intervalul său de temperatură de funcționare este între -25 °C și +50 °C, iar intervalul de temperatură de depozitare este între -50 °C și +80 °C. Dispozitivul poate fi utilizat la altitudini de până la 2000 m deasupra nivelului mării, fără nicio pierdere de performanță.
Schneider Electric TeSys K - LP5K09004BW3 - Comutator magnetic AC1/50A 24VDC date tehnice
Caracteristici generale
Seria: TeSys
Denumirea produsului: TeSys K
Tipul produsului: Comutator magnetic de transfer
Denumirea scurtă a dispozitivului: LP5K
Aplicația dispozitivului: Control
Aplicația comutatorului magnetic:Sarcina rezistenței
Categorie de utilizare: AC-1
Proiectarea dispozitivului: Șină de alimentare preasamblată cu direcție inversă
Caracteristici tehnice
Descrierea polilor: 4P
Compoziția contactului polului de alimentare: 4 NO
Tensiune nominală de funcționare: Circuit de alimentare: 690 V c.a. 50/60 Hz
Curent nominal de funcționare: 20 A (sub 50 °C) maxim 440 V c.a. pentru circuitul de alimentare AC-1
Curent nominal de funcționare: 16 A (sub 70 °C) 690 V c.a. pentru circuitul de alimentare c.a. 1
Tip circuit de comandă: c.c. cu consum redus
Tensiune circuit de comandă: 24 V DC
Tensiune nominală de impuls rezistentă: 8 kV
Categorie de supratensiune: III
Flux termic convențional în aer liber: 20 A (la 50 °C) pentru circuitele de alimentare
Caracteristici de performanță
Capacitate nominală de comutare: 110 A pentru circuitele de alimentare CA conform NF C 63-110
Capacitate nominală de întrerupere: 110 A la 415 V conform IEC 60947
Capacitate nominală de întrerupere: 110 A la 440 V conform IEC 60947
Capacitate nominală de întrerupere: 80 A la 500 V conform IEC 60947
Capacitate nominală de întrerupere: 110 A la 220...230 V conform IEC 60947
Capacitate nominală de rupere: 110 A la 380...400 V conform IEC 60947
Capacitate nominală de rupere: 70 A la 660...690 V conform IEC 60947
Caracteristici fizice
Înălțime: 58 mm
Lățime: 90 mm
Adâncime: 57 mm
Grad de protecție IP: IP20 conform VDE 0106
Temperatură ambiantă de funcționare: -25...50 °C
Temperatură ambiantă de depozitare: -50...80 °C
Altitudine de funcționare: 2000 m fără reducerea performanței
Conexiuni
Conexiuni - terminale: Terminale cu șurub 1 cablu(uri) 1,5...4 mm² solid
Conexiuni - terminale: Terminale cu șurub 1 cablu(uri) 0,75...4 mm² fără capăt de cablu flexibil
Conexiuni - terminale: Terminale cu șurub 1 cablu(uri) 0,34...2,5 mm² cu capăt de cablu flexibil
Cuplu de strângere: 0,8...1,3 N.m - pentru terminale cu șurub Philips nr. 2
Certificate și standarde
Standarde: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 nr. 60947-4-1, JIS C8201-4-1
Certificări de produs: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
