Contactorul de schimbare a direcției Schneider Electric TeSys K, cu numărul de articol LP5K0901BW3, este o soluție compactă, versatilă și fiabilă pentru aplicații de control al motoarelor. Acest comutator cu 3 poli, categoria AC-3/AC-3e, este alegerea ideală pentru mediile industriale în care este necesară schimbarea direcției de rotație a motorului, menținând în același timp un consum redus de energie și o funcționare fiabilă. Contactorul de inversare TeSys K LP5K0901BW3 oferă un curent de funcționare de 9 A până la 440 V în aplicații AC-3 și AC-3e, fiind alegerea perfectă pentru motoare de 4 kW în gama 380-415 V c.a. Dispozitivul are un circuit de control de 24 V c.c., proiectat pentru un consum redus de energie, contribuind la o funcționare eficientă din punct de vedere energetic. Designul preasamblat cu șină de inversare permite o instalare ușoară, reducând la minimum timpul de instalare. Contactorul este echipat cu 3 contacte principale NO și 1 contact auxiliar NC, oferind opțiuni de control flexibile. Comutatorul magnetic LP5K0901BW3 are proprietăți electrice remarcabile: rezistență la tensiune de impuls nominală de 8 kV, tensiune de izolație de 690 V c.a. în circuitul de alimentare și flux de căldură convențional de 20 A măsurat în aer liber la 50 °C. Dispozitivul are o rezistență mecanică excelentă, demonstrată de rezistența la impact de 15 Gn și rezistența la vibrații de 4 Gn. Dimensiunile compacte ale produsului (înălțime: 58 mm, lățime: 90 mm, adâncime: 57 mm) permit o instalare care economisește spațiu. Contactorul de schimbare a direcției Schneider Electric TeSys K LP5K0901BW3 oferă o varietate de opțiuni de montare, deoarece poate fi montat atât pe șine, cât și pe plăci. Conexiunile se realizează cu borne cu șurub care pot acomoda 1-2 cabluri cu secțiuni transversale diferite: 1,5-4 mm² pentru conductori solizi, 0,75-4 mm² pentru conductori flexibili fără capete de cablu sau 0,34-2,5 mm² pentru conductori flexibili cu capete de cablu. Produsul este conform cu numeroase standarde internaționale, printre care: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, JIS C8201-4-1. Conformitatea globală este asigurată de certificări precum CB Scheme, CCC, UL, CSA, EAC, CE și UKCA. Contactorul de comutare direcțională Schneider Electric TeSys K LP5K0901BW3 oferă o combinație de fiabilitate, flexibilitate și siguranță pentru aplicații industriale de control al motoarelor.

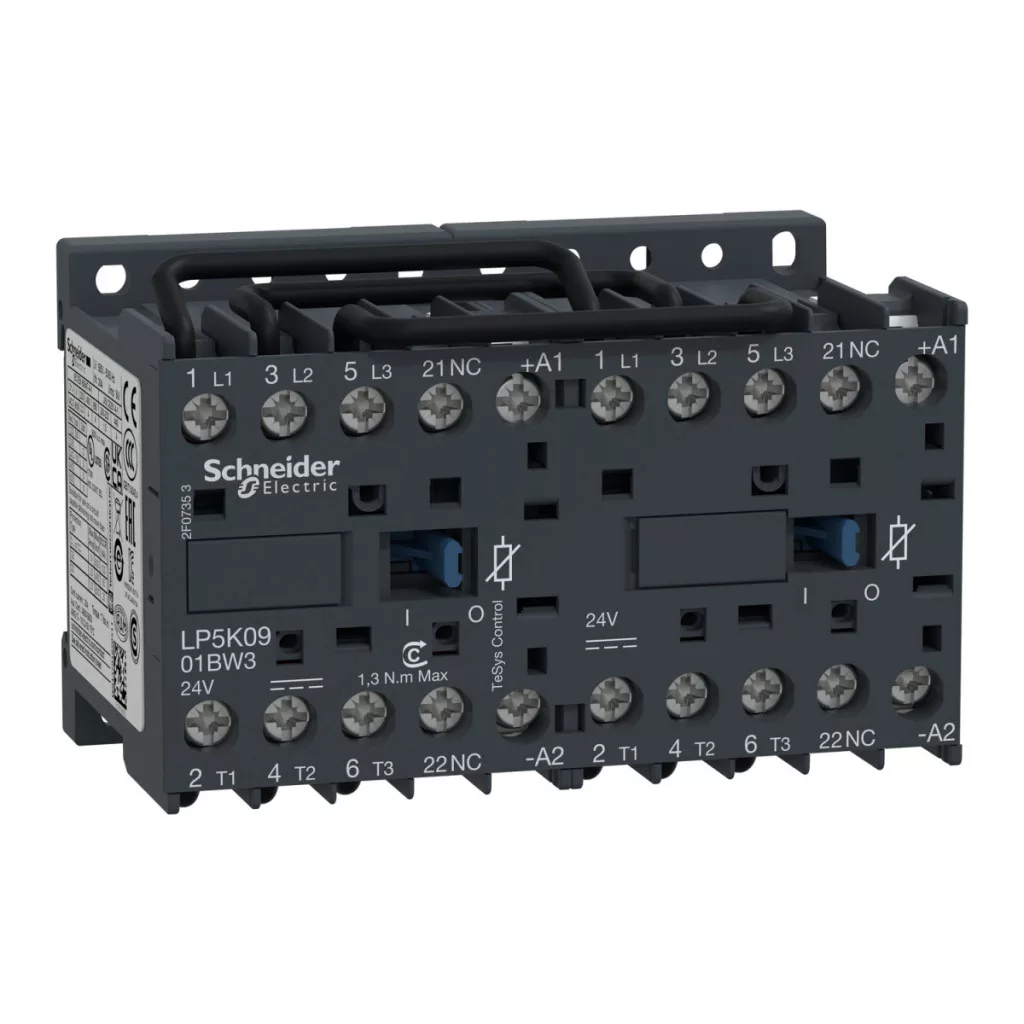

Schneider Electric TeSys K - LP5K0901BW3 - Comutator magnetic 4kW/400V 9A 24VDC date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys K
Tipul produsului sau al componentei: Comutator magnetic de schimbare a direcției
Denumirea prescurtată a dispozitivului: LP5K
Aplicația dispozitivului: Control
Aplicația contactorului: Controlul motorului, Sarcina rezistivă
Categorie de utilizare: AC-3, AC-1, AC-4, AC-3e
Descrierea dispozitivului: Preasamblat cu șină de inversare
Parametri tehnici
Descrierea polilor: 3P
Configurație contact pol de putere: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit de alimentare: 690 V c.a. 50/60 Hz, Circuit de semnalizare: <= 690 V c.a. 50/60 Hz
Curent nominal de funcționare [Ie]: 20 A (< 50 °C) <= 440 V c.a. circuit de alimentare AC-1, 16 A (< 70 °C) 690 V c.a. pentru circuitul de alimentare AC-1, 9 A <= 440 V c.a. pentru circuitul de alimentare AC-3, 9 A <= 440 V c.a. pentru circuitul de alimentare AC-3e
Puterea motorului kW: 2,2 kW 220...230 V c.a. 50/60 Hz, 4 kW 380...415 V c.a. 50/60 Hz, 4 kW 440 V c.a. 50/60 Hz, 4 kW 480 V c.a. 50/60 Hz, 4 kW 500...600 V c.a. 50/60 Hz, 4 kW 660...690 V c.a. 50/60 Hz
Tip circuit de comandă: c.c. consum redus
Tensiune circuit de comandă [Uc]: 24 V DC
Configurație contact auxiliar: 1 NC
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Categorie de supratensiune: III
Caracteristici electrice
Curent termic convențional măsurat în aer liber [Ith]: 20 A (la 50 °C) pentru circuitul de alimentare, 10 A (la 50 °C) pentru circuitul de semnalizare
Curent nominal de pornire, Irms: 110 A CA pentru circuitele de putere conform NF C 63-110, 110 A CA pentru circuitele de putere conform IEC 60947, 110 A CA pentru circuitele de semnalizare conform IEC 60947
Capacitate nominală de întrerupere: 110 A la 415 V conform IEC 60947, 110 A la 440 V conform IEC 60947, 80 A la 500 V conform IEC 60947, 110 A la 220...230 V conform IEC 60947, 110 A 380...400 V conform IEC 60947, 70 A la 660...690 V conform IEC 60947
Rezistența nominală la curent de scurtă durată [Icw]: 90 A la 50 °C timp de 1 s în circuitul de alimentare, 85 A la 50 °C timp de 5 s în circuitul de alimentare, 80 A la 50 °C timp de 10 s în circuitul de alimentare, 60 A la 50 °C pentru circuit de alimentare de 30 s, 45 A la 50 °C pentru circuit de alimentare de 1 min, 40 A la 50 °C pentru circuit de alimentare de 3 min
Impedanță medie: 3 mOhm - Ith 20 A circuit de alimentare 50 Hz
Caracteristici mecanice
Tip de blocare: Mecanică
Metodă de montare: Șină, placă
Înălțime: 58 mm
Lățime: 90 mm
Adâncime: 57 mm
Durată de viață mecanică: 5 milioane de cicluri
Frecvență maximă de funcționare: 3600 cicluri/oră
Conexiuni și funcționare
Conexiuni - terminale: Terminale cu șurub 1 cablu(e) 1,5...4 mm² solid, Terminale cu șurub 1 cablu(e) 0,75...4 mm² fără capăt de cablu flexibil, Terminale cu șurub 1 cablu(e) 0,34...2,5 mm² cu capăt de cablu flexibil
Cuplu de strângere: 0,8...1,3 N·m - pe borne cu șurub
Timp de funcționare: 10...20 ms deconectare bobină și deschidere NO, 30...40 ms pentru excitația bobinei și închiderea NO
Niveluri de siguranță și certificări
Standarde: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, JIS C8201-4-1
Certificări de produs: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
Protecție IP: IP20 conform VDE 0106
