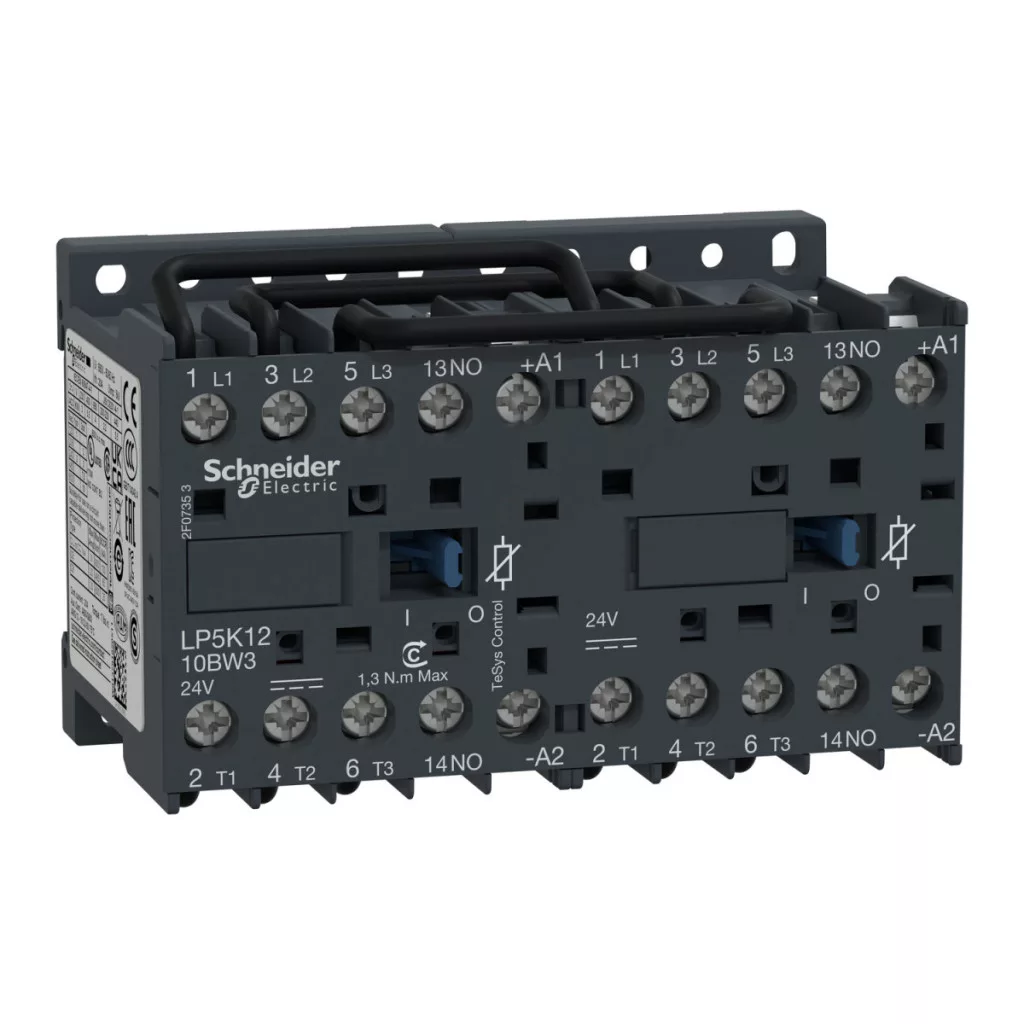

Comutator magnetic 5,5 kW 38/400 V 24 Vcc LP5K1210BW3 Schneider
Comutator magnetic 5,5 kW 38/400 V 24 Vcc. Familie de produse: TeSys - denumirea produsului: TeSys K - denumirea scurtă a dispozitivului: LP5K - aplicația dispozitivului: control - aplicația comutatorului magnetic: sarcină rezistivă, control motor - categoria de utilizare: AC-1, AC-3, AC-4 - descrierea dispozitivului: comutator direcțional asamblat în fabrică cu bară colectoare de curent înalt - desemnarea polilor: 3P - compoziția contactelor polilor: 3 NO - tensiune nominală de funcționare Ue: <= 690 V AC 50/60 Hz pentru circuitul de semnalizare, 690 V c.a. 50/60 Hz circuit principal - curent nominal de funcționare: 12 A -<= 440 V c.a. AC-3 circuit principal, 16 A (<= 70 °C) -690 V c.a. circuit principal AC-1, 20 A (<= 50 °C) -<= 440 V c.a. circuit principal AC-1 - puterea motorului kW: 3 kW -220...230 V c.a. 50/60 Hz, 4 kW -480 V c.a. 50/60 Hz, 4 kW -500...600 V c.a. 50/60 Hz, 4 kW -660...690 V c.a. 50/60 Hz, 5,5 kW -380...415 V c.a. 50/60 Hz, 5,5 kW -440 V c.a. 50/60 Hz - compoziție contact auxiliar: 1 NO - categorie de supratensiune: III - curent termic convențional în aer liber Ith: 10 A -<= 50 °C pentru circuitul de semnal, 20 A -<= 50 °C pentru circuitul principal - Capacitate nominală de comutare Irms: 110 A AC pentru circuitul de semnal conform IEC 60947, 144 A AC pentru circuitul principal conform IEC 60947, 144 A CA pentru circuitul principal conform NF C 63-110 - capacitate nominală de întrerupere: 110 A -440 V conform IEC 60947, 70 A -660...690 V conform IEC 60947, 80 A -500 V conform IEC 60947 - Icw curent nominal de rezistență la scurtcircuit: 100 A <= 50 °C 10 s circuit principal, 105 A <= 50 °C 5 s circuit principal, 110 A 100 ms circuit de semnalizare, 115 A <= 50 °C 1 s circuit principal, 25 A <= 50 °C >= 15 min circuit principal, 50 A <= 50 °C 3 min circuit principal, 55 A <= 50 °C 1 min circuit principal, 75 A <= 50 °C 30 s circuit principal, 80 A 1 s circuit de semnal, 90 A 500 ms circuit de semnal - dimensionarea siguranței conectate: circuitul de semnal 10 A gG este conform cu IEC 60947, 10 A gG, circuitul de semnal este conform cu VDE 0660, 25 A aM circuit principal, 25 A gG -<= 440 V circuit principal - Tensiune nominală de izolație Ui: 600 V circuit principal conform cu CSA C22.2 Nr. 14, circuitul principal de 600 V este conform cu UL 508, circuitul de semnalizare de 600 V este conform cu CSA C22.2 nr. 14, circuitul de semnalizare de 600 V este conform cu UL 508, circuitul principal de 690 V este conform cu IEC 60947-4-1, circuitul de semnalizare este conform cu IEC 60947-4-1 la 690 V, circuitul de semnalizare este conform cu IEC 60947-5-1 la 690 V - durată de viață electrică: 0,3 Mcycles la 20 A AC-1 Ue <= 440 V, 1,3 milioane de cicluri la 12 A AC-3 Ue <= 440 V - tip de blocare: mecanic - suport de montare: placă, șină - standarde: BS 5424, IEC 60947, NF C 63-110, VDE 0660 - certificate de produs: CSA, UL - tip de conectare: borne cu șurub 1 cablu 0,34...2,5 mm² - rigiditate cablu: flexibil - cu terminare cablu, borne cu șurub 1 cablu 0,75..,4 mm² - rigiditate cablu: flexibil - fără capăt de cablu, cleme cu șurub 1 cablu 1,5...4 mm² - rigiditate cablu: rigid, cleme cu șurub 2 cabluri 0,34...1,5 mm² - rigiditate cablu: flexibil - cu terminare cablu, cleme cu șurub 2 cabluri 0,75...4 mm² - rigiditate cablu: flexibil - fără capăt de cablu, cleme cu șurub 2 cabluri 1,5...4 mm² - rigiditate cablu: rigid - cuplu de strângere: 1,3 N.m - cu borne cu șurub - cu șurubelniță nr. 2. Philips, 1,3 N.m - cu borne cu șurub - cu șurubelniță Ø 6 mm placă - timp de funcționare: 10...20 ms dezactivare bobină și deschidere NO, 30...40 ms alimentarea bobinei și închiderea NO - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20.000.000 de cicluri ale comutatorului magnetic cu sarcină mecanică este conform cu EN/ISO 13849-1 - durabilitate mecanică: 5 Mcycles. Avantaje: oferă un factor și o integrare perfectă în toate aplicațiile.... Aplicații: Industrie, infrastructură, automatizarea clădirilor: Sisteme de control simple Zone sensibile la zgomot, rețele cu interferențe ridicate: Comutator magnetic silențios.
