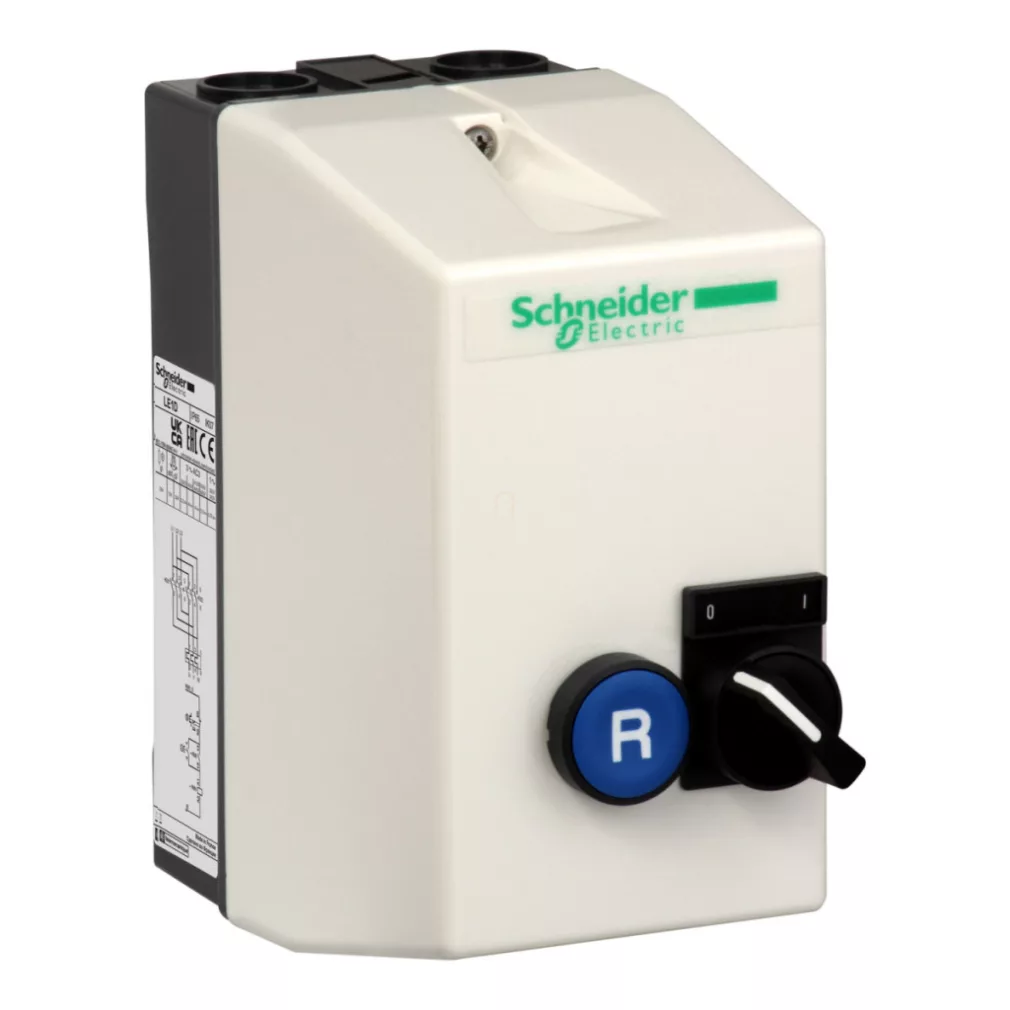

Demarorul direct închis LE1D09P7A13 din seria TeSys LE de la Schneider Electric este o soluție compactă și eficientă pentru controlul motoarelor industriale. Această unitate de control profesională este alegerea perfectă pentru medii în care sunt necesare pornirea și protecția fiabile ale motorului, iar instalarea ușoară și designul robust sunt, de asemenea, aspecte importante. Demarorul de motor TeSys LE1D09P7A13 este, în esență, un sistem de control închis, direct-on-line (DOL), cu un curent nominal de 9 A și care funcționează la o tensiune de control de 230 V c.a. Dispozitivul include un contactor LC1D, un comutator cu două poziții (pornire/oprire O-I) și un buton albastru de resetare. Produsul aparține categoriei de utilizare AC-3, ceea ce înseamnă că este potrivit pentru pornirea și oprirea motoarelor cu cușcă de veveriță în condiții normale de funcționare. Trebuie menționat că releul de protecție termică trebuie comandat separat pentru protecția completă a motorului. TeSys LE1D09P7A13 este potrivit pentru funcționarea motoarelor cu puteri nominale diferite: 2,2 kW la 220/230 V c.a., 4 kW la 380/400 V c.a., 4 kW la 415 V c.a., 4 kW la 440 V c.a., 5,5 kW la 500 V c.a. și 5,5 kW la 660/690 V c.a. Această versatilitate îi permite să funcționeze eficient într-o varietate de aplicații industriale la diferite niveluri de tensiune. Curentul convențional de răcire cu aer liber (Ith) este de 9A. Carcasa este fabricată din policarbonat și are un grad de protecție IP65 conform IEC 60529, care asigură protecție completă împotriva prafului și a jeturilor de apă. Gradul de rezistență la impact IK07 oferă protecție suplimentară împotriva impactului mecanic. Dispozitivul poate fi utilizat într-un interval de temperatură ambiantă de la -5 °C la +40 °C, acoperind cerințele majorității aplicațiilor industriale. Demarorul de motor TeSys LE1D09P7A13 are dimensiuni compacte: 88 mm lățime, 166 mm înălțime și 135 mm adâncime. Produsul are două intrări de cablu ISO20 în partea superioară și inferioară, oferind opțiuni flexibile de instalare. Dispozitivul este conform cu standardul IEC 60947-4-1 și are certificare de produs UKCA. Dimensiunile sale compacte și designul robust sunt deosebit de avantajoase în mediile industriale în care spațiul de instalare este limitat, dar este necesară o protecție și un control fiabil al motorului. Carcasa din policarbonat este rezistentă la coroziune și la majoritatea substanțelor chimice, asigurând o durată lungă de viață chiar și în condiții dificile.
Schneider Electric TeSys LE - LE1D09P7A13 - Starter motor închis 9A 230V 50/60 date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys LE
Denumire scurtă a dispozitivului: LE1D
Tipul produsului: Demaror motor direct închis
Aplicația dispozitivului: Standard
Categorie de utilizare: AC-3
Componența dispozitivului
Releu termic de declanșare care trebuie comandat separat
Contactor
Tip de control
Buton albastru de resetare R
Comutator selector cu 2 poziții pornire/oprire O-I
Puterea motorului
2,2 kW la 220/230 V c.a. 50/60 Hz
4 kW la 380/400 V c.a. 50/60 Hz
4 kW 415 V c.a. 50/60 Hz
4 kW 440 V c.a. 50/60 Hz
5,5 kW 500 V c.a. 50/60 Hz
5,5 kW 660/690 V c.a. 50/60 Hz
Caracteristici electrice
Curent termic convențional în aer liber [Ith]: 9 A
Tensiune circuit de control [Uc]: 230 V c.a. 50/60 Hz
Caracteristici fizice
Număr de intrări pentru cabluri: 2 ISO20 în partea superioară, 2 ISO20 în partea inferioară
Lățime: 88 mm
Înălțime: 166 mm
Adâncime: 135 mm
Date de mediu
Material: Policarbonat
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 60529
Standarde: IEC 60947-4-1
Temperatura ambiantă de funcționare: -5...40 °C
Caracteristici de mediu: Mediu standard
Certificări produs: UKCA
