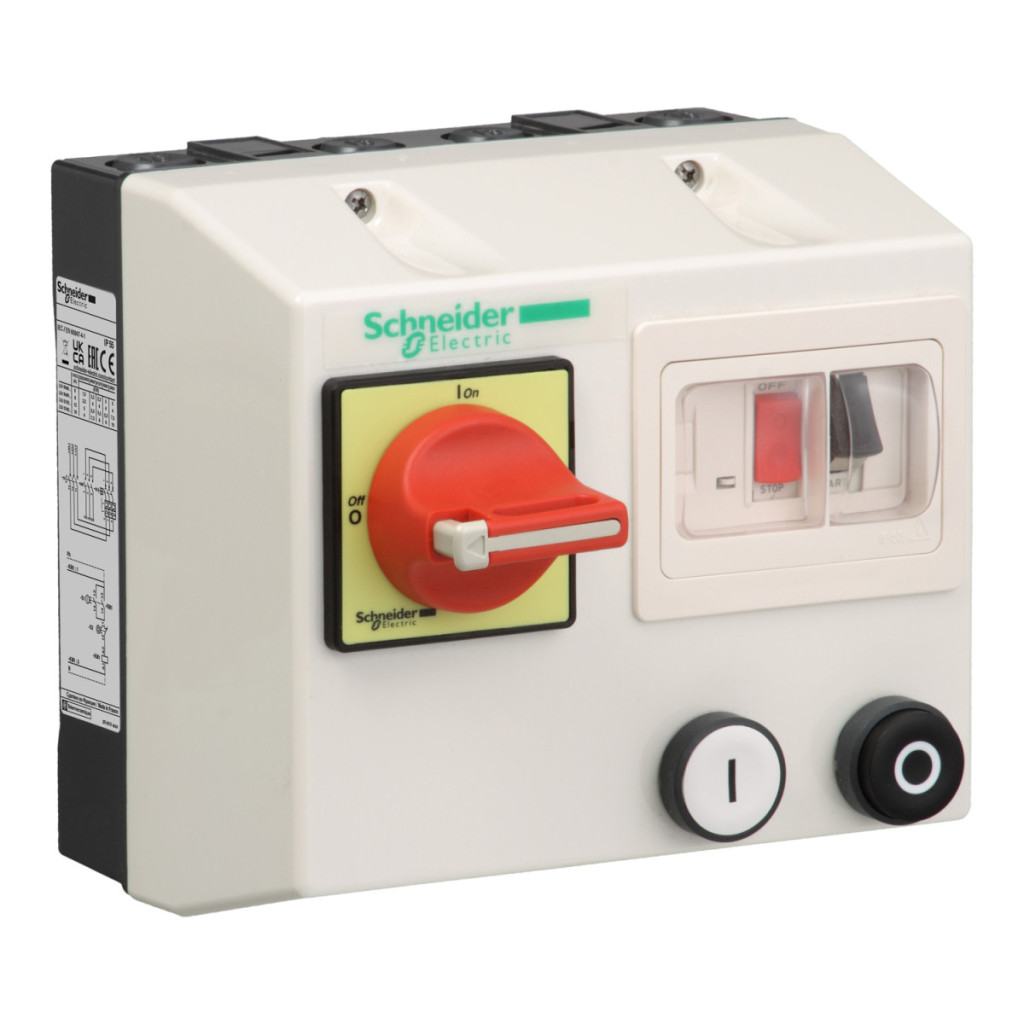

Demarorul de motor închis direct-on-line (DOL) LG1K065Q707 din seria TeSys LG de la Schneider Electric oferă o soluție compactă și integrată pentru protecția și controlul motorului. Acest dispozitiv permite pornirea în siguranță a motorului în automatizarea industrială, în special în aplicații în care fiabilitatea și siguranța sunt esențiale. Demarorul de motor închis TeSys LG cuprinde trei componente principale: un contactor (LC1K), un comutator de protecție a motorului (GV2ME) și un izolator cu comutator rotativ, completate de două butoane pentru o operare ușoară. Dispozitivul aparține categoriei de utilizare AC-3, care este optimizată în principal pentru pornirea și oprirea motoarelor cu cușcă de veveriță. Produsul este proiectat pentru o funcționare sigură și, cu protecția IP55, este ideal pentru medii în care pot fi prezente praf și umiditate. Dispozitivul are o declanșare termică reglabilă în intervalul 1,6-2,5 A și este potrivit pentru controlul motoarelor cu diferite puteri nominale: 0,37 kW (pentru 220/230 V c.a.), 0,75 kW (pentru 400/415 V c.a.) sau 1,1 kW (pentru 440 V c.a.). Tensiunea circuitului de control este de 380/400 V c.a. 50/60 Hz. Elementele de control includ un buton de pornire alb „I”, un buton de oprire negru „O” și un mâner rotativ roșu de oprire de urgență pentru intervenție rapidă în caz de urgență. În ceea ce privește datele tehnice, dimensiunile externe ale starterului de motor închis TeSys LG1K065Q707 sunt: 175 mm lățime, 165 mm înălțime și 165 mm adâncime. Carcasa dispozitivului este fabricată din policarbonat, ceea ce asigură durabilitate și protecție mecanică adecvată. Rezistența sa la impact este clasificată IK07 conform IEC 60529. Intrarea cablului este flexibilă, cu un total de 8 puncte de intrare a cablului: 4 în partea superioară (2 Pg 13 + 2 Pg 16) și 4 în partea inferioară (2 Pg 13 + 2 Pg 16). Produsul respectă standardele internaționale stricte, inclusiv IEC 60947-4-1 și IEC 60204-1, și are certificări CE și UKCA, care garantează calitatea și siguranța. Demarorul cu motor închis TeSys LG1K065Q707 este proiectat pentru utilizare în medii standard, asigurând o funcționare fiabilă în majoritatea aplicațiilor industriale. Dispozitivul este ușor de instalat, având patru orificii cu diametrul de 5,3 mm în cutie pentru montare, facilitând instalarea pe diverse suprafețe.
Schneider Electric TeSys LG, LJ - LG1K065Q707 - Demaror motor închis 1,6 - 2,5 A 380/400 V c.a. Date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys LG
Denumire scurtă a dispozitivului: LG1K
Tipul produsului: Demaror motor închis direct pe linie (DOL)
Aplicația dispozitivului: Siguranță
Categorie de utilizare: AC-3
Compoziție
Compoziția dispozitivului: Contactor, Întrerupător de deconectare, Comutator de protecție a motorului
Date de performanță
Puterea motorului: 0,37 kW la 220/230 V c.a. 50/60 Hz
0,75 kW la 400/415 V c.a. 50/60 Hz
1,1 kW la 440 V c.a. 50/60 Hz
Interval de declanșare termică: 1,6...2,5 A
Control
Tensiune circuit de control: 380/400 V c.a. 50/60 Hz
Tip control: Buton de pornire alb „I”
Buton negru „O” de oprire
Mâner rotativ roșu de oprire de urgență
Informații suplimentare
Număr de intrări pentru cabluri: 4 în partea superioară (2 Pg 13 + 2 Pg 16)
4 în partea inferioară (2 Pg 13 + 2 Pg 16)
Lățime: 175 mm
Înălțime: 165 mm
Adâncime: 165 mm
Date de mediu
Standarde: IEC 60947-4-1, IEC 60204-1
Certificări produs: CE, UKCA
Material: Policarbonat
Nivel de protecție IK: IK07 conform IEC 60529
Nivel de protecție IP: IP55 conform IEC 60529
Caracteristici de mediu: Mediu standard
