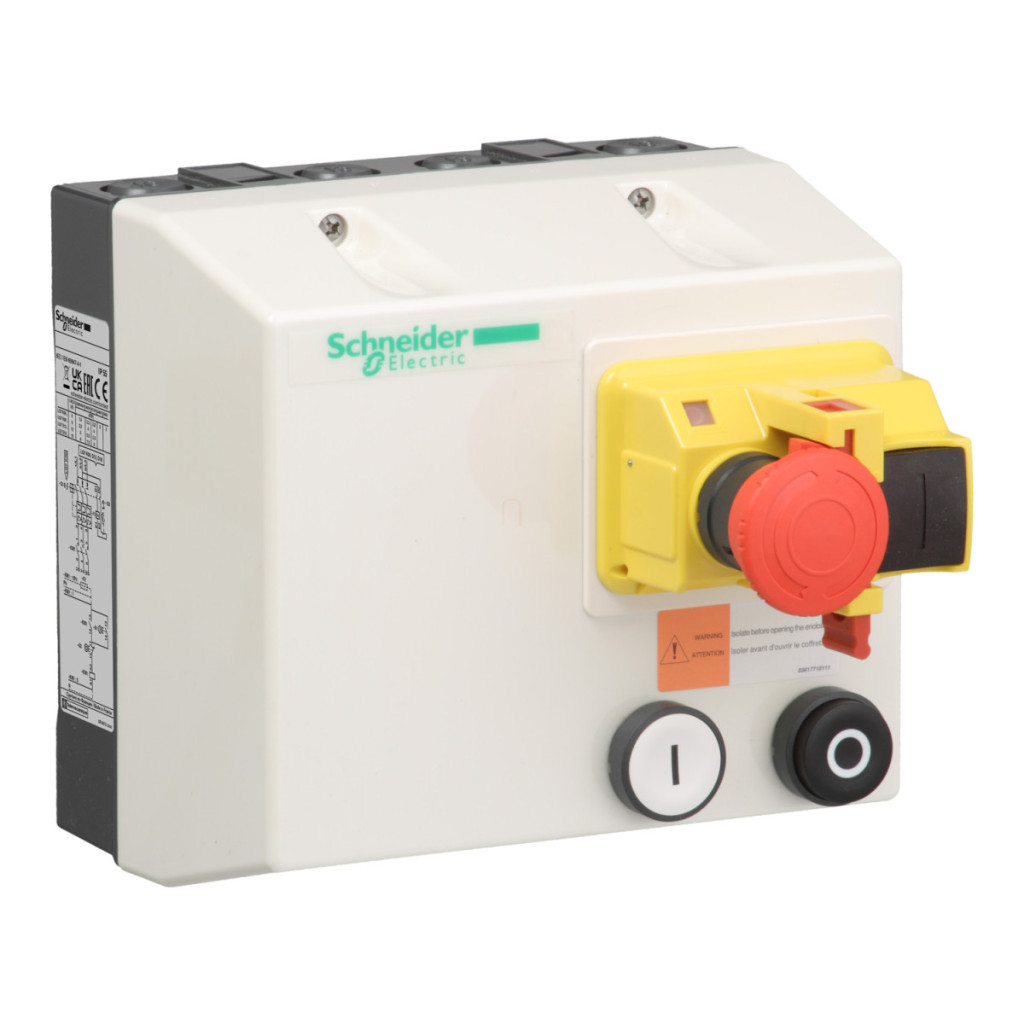

Schneider Electric TeSys LG, LJ - LG7K06M708 este un starter direct online (DOL) cu cadru închis, conceput special pentru aplicații de siguranță. Această unitate compactă include un contactor LC1K și un comutator de protecție a motorului GV2ME, completate cu un buton de oprire de urgență și două butoane pentru o operare ușoară. Ca parte a familiei de produse TeSys, LG7K06M708 oferă o soluție profesională pentru pornirea și protejarea motoarelor mai mici. Demarorul de motor închis aparține categoriei de utilizare AC-3 și poate fi utilizat pentru motoare cu puteri nominale diferite: până la 0,75 kW pe rețele de 220/230 V c.a. 50/60 Hz și până la 1,5 kW pe rețele de 400/415 V c.a. și 440 V c.a. 50/60 Hz. Intervalul de reglare al protecției termice încorporate este de 2,5-4 A, astfel încât poate fi ajustat cu precizie la cerințele motorului în cauză. Tensiunea circuitului de comandă este de 220/230 V c.a. 50/60 Hz, compatibilă cu majoritatea aplicațiilor industriale. Funcționarea dispozitivului este simplă și sigură datorită unui buton alb de pornire I, unui buton negru de oprire O și unui buton roșu de oprire de urgență în formă de ciupercă. Demarorul de motor Schneider Electric TeSys LG7K06M708 este încorporat într-o carcasă robustă din policarbonat cu un grad de protecție IP55 conform IEC 60529, oferind o protecție eficientă împotriva prafului și jeturilor de apă. În plus, dispozitivul are un grad de rezistență la impact IK07 în conformitate cu IEC 60529, asigurând un design durabil chiar și în medii industriale. Dispozitivul este conform cu standardele IEC 60947-4-1 și IEC 60204-1 și este certificat CE și UKCA, asigurând conformitatea cu reglementările internaționale de siguranță. Există patru intrări de cablu în partea superioară a dispozitivului (2 x Pg 13 + 2 x Pg 16) și patru în partea inferioară (2 x Pg 13 + 2 x Pg 16), oferind opțiuni flexibile de instalare. Demarorul de motor închis Schneider Electric TeSys LG7K06M708 are dimensiuni compacte: înălțime 165 mm, lățime 175 mm, adâncime 177 mm, ceea ce facilitează instalarea chiar și în spații înguste. Desenul tehnic al dispozitivului prezintă 4 orificii de montare Ø 5,3 mm, care pot fi utilizate pentru a-l monta în siguranță pe suprafața dorită. Acest produs este alegerea ideală pentru aplicații industriale în care sunt importante pornirea fiabilă a motorului, protecția adecvată și funcționarea în siguranță.
Schneider Electric TeSys LG, LJ - LG7K06M708 - Datorii tehnice ale demarorului motor închis 2,5 - 4A 220/230VAC
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys LG
Denumirea scurtă a dispozitivului: LG7K
Tipul produsului sau al componentei: Demaror motor DOL închis
Aplicația dispozitivului: Siguranță
Categorie de utilizare: AC-3
Componența dispozitivului
Contactor
Întrerupător de circuit
Date de performanță
Puterea motorului: 0,75 kW la o alimentare de 220/230 V c.a. 50/60 Hz rețea
1,5 kW 400/415 V c.a. 50/60 Hz rețea
1,5 kW 440 V c.a. 50/60 Hz rețea
Domeniu de reglare a protecției termice: 2,5...4 A
Tensiune circuit de comandă: 220/230 V c.a. 50/60 Hz
Tip de comandă
Alb I buton de pornire
Negru O buton de oprire
Buton de oprire de urgență roșu în formă de ciupercă
Conformități și certificări
Standarde: IEC 60947-4-1
IEC 60204-1
Certificări de produs: CE
UKCA
Caracteristici fizice
Număr de intrări pentru cabluri: 4 x 2 Pg 13 + 2 Pg 16 în partea superioară
4 x 2 Pg 13 + 2 Pg 16 în partea inferioară
Înălțime: 165 mm
Adâncime: 177 mm
Lățime: 175 mm
Caracteristici de mediu
Material: Policarbonat
Grad de protecție IK: IK07 conform IEC 60529
Grad de protecție IP: IP55 conform IEC 60529
Caracteristici de mediu: Mediu standard
