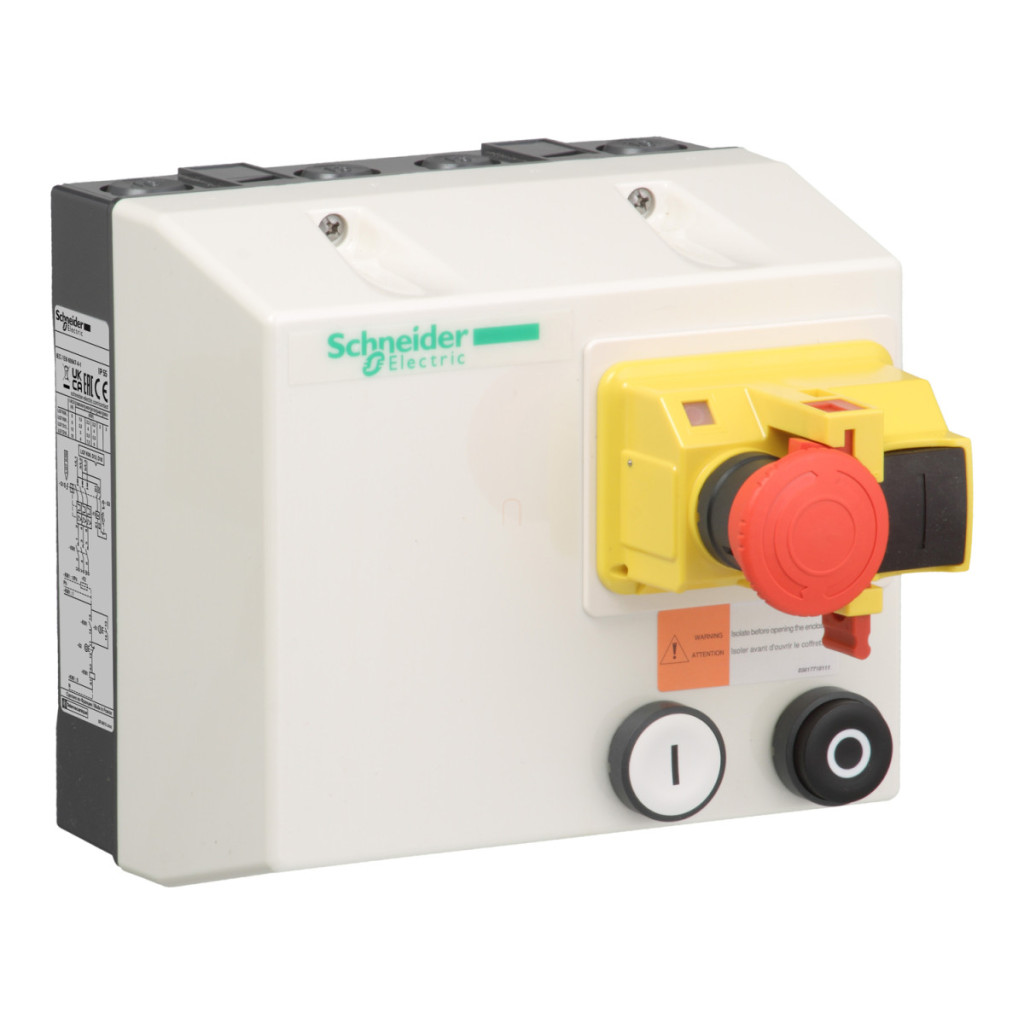

Schneider Electric TeSys LG, LJ - LG7K06Q708 este o soluție completă și închisă de pornire directă a motorului (DOL), ideală pentru aplicații industriale critice din punct de vedere al siguranței. Acest dispozitiv combină perfect fiabilitatea familiei de produse TeSys cu un design compact, simplificând instalarea și reducând la minimum spațiul necesar în dulapul de comandă. Modelul LG7K06Q708 este conform cu numeroase standarde industriale, inclusiv IEC 60947-4-1 și IEC 60204-1, și este certificat CE și UKCA. Dispozitivul constă în esență dintr-un contactor LC1K și un întrerupător de protecție a motorului GV2ME, completat de o funcție de oprire de urgență, care este deosebit de valoroasă în medii în care siguranța este o prioritate. O caracteristică specială a demarorului motorului este butonul alb de pornire (I), butonul negru de oprire (O) și butoanele roșii de oprire de urgență încorporate, care asigură o operare simplă și intuitivă. TeSys LG7K06Q708 este capabil să acționeze un motor de 0,75 kW de la o sursă de alimentare de 220/230 V c.a. 50/60 Hz sau să pornească și să protejeze motoare de 1,5 kW de la o sursă de alimentare de 400/415 V c.a. și 440 V c.a. 50/60 Hz. Dispozitivul aparține categoriei de utilizare AC-3, ceea ce înseamnă că funcționarea sa este optimizată pentru pornirea și oprirea motoarelor asincrone. Intervalul de reglare a protecției termice poate fi ajustat între 2,5 și 4 A, permițând reglarea precisă a protecției la curentul nominal al motorului utilizat. Demarorul de motor închis este montat într-o carcasă din policarbonat, care oferă protecție IP55 împotriva prafului și umezelii, în conformitate cu IEC 60529. De asemenea, are un grad de rezistență la impact IK07, care oferă protecție mecanică suplimentară. Dimensiunile exacte ale carcasei dispozitivului sunt: 175 mm lățime, 165 mm înălțime și 177 mm adâncime. Intrarea cablului este prevăzută atât în partea superioară, cât și în partea inferioară a dispozitivului: există 2 intrări de cablu Pg 13 și 2 Pg 16 pe fiecare parte, oferind opțiuni flexibile de instalare. Demarorul de motor Schneider Electric TeSys LG7K06Q708 este alegerea ideală pentru aplicații care necesită o soluție de pornire fiabilă, sigură și ușor de utilizat. Fie că este vorba de linii de producție, pompe, ventilatoare sau compresoare, acest dispozitiv oferă toate avantajele familiei de produse TeSys, inclusiv durată lungă de viață, funcționare fiabilă și calitatea înaltă garantată de marca Schneider Electric.
Schneider Electric TeSys LG, LJ - LG7K06Q708 - Datorii tehnice ale demarorului motor închis 2,5 - 4A 380/400VAC
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys LG
Denumire scurtă a dispozitivului: LG7K
Tipul produsului: Demaror motor închis cu pornire directă
Domeniu de aplicare: Siguranță
Categorie de utilizare: AC-3
Componența dispozitivului
Contactor
Întrerupător de circuit
Puterea motorului
0,75 kW la rețea 220/230 V c.a. 50/60 Hz
1,5 kW la rețea 400/415 V c.a. 50/60 Hz
1,5 kW la 440 V c.a. 50/60 Hz
Domeniu de reglare și control
Domeniu de reglare a protecției termice: 2,5...4 A
Tensiune circuit de control: 380/400 V c.a. 50/60 Hz
Elemente de control
Buton de pornire alb I
Buton de oprire negru O
Buton roșu de oprire de urgență cu cap de ciupercă
Standarde și certificări
IEC 60947-4-1
IEC 60204-1
Certificări de produs: CE, UKCA
Caracteristici mecanice
Număr de intrări pentru cabluri: 4 (2 Pg 13 + 2 Pg 16) în partea superioară, 4 (2 Pg 13 + 2 Pg 16) în partea inferioară
Înălțime: 165 mm
Adâncime: 177 mm
Lățime: 175 mm
Parametri de mediu
Material: Policarbonat
Grad de protecție IK: IK07 conform IEC 60529
Grad de protecție IP: IP55 conform IEC 60529
Caracteristici de mediu: Mediu standard
