Releul termic Schneider Electric TeSys Deca LRD1508, parte a familiei de produse TeSys LRD, oferă o soluție excelentă pentru aplicații de protecție a motoarelor. Acest releu de declanșare termică diferențială oferă protecție în intervalul de reglare 2,5-4 A și are o clasă de protecție la suprasarcină de 20, care este conformă cu standardul IEC 60947-4-1. Releul de clasa 20 este ideal pentru aplicații standard în care este necesară o protecție echilibrată între supraîncălzirea motorului și curenții de pornire. TeSys LRD1508 este pe deplin compatibil cu gama largă de contactoare Schneider Electric, inclusiv tipurile LC1D09, LC1D12, LC1D18, LC1D25 și LC1D32. Această versatilitate permite protecția motoarelor de diferite dimensiuni și puteri nominale. Releul poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu și funcționează până la o frecvență de 400 Hz, ceea ce este deosebit de util în aplicații speciale sau în cazul convertizoarelor de frecvență variabilă. Dispozitivul are o tensiune nominală de izolare de 690 V (conform IEC 60947-4-1) și este clasificat pentru 600 V conform standardelor UL și CSA. TeSys LRD1508 oferă mai multe opțiuni de montare: poate fi montat direct sub contactor sau, cu accesorii speciale, pe o șină sau panou. Pragul de declanșare este de 1,14 ± 0,06 Ir, în conformitate cu IEC 60947-4-1. Dispozitivul are 1 contact auxiliar NO + 1 contact auxiliar NC (unul normal deschis și unul normal închis) care pot fi utilizate în scopuri de semnalizare. Acestea au un curent nominal de 5 A și sunt potrivite pentru comutarea curenților de până la 1,5 A în circuite de 240 V CA-15 și 0,1 A în aplicații de 250 V CC-13. O caracteristică deosebit de importantă a releului este protecția de fază: dacă 130% din curentul nominal trece prin două faze, în timp ce curentul din a treia fază este 0, releul se declanșează, protejând motorul de funcționarea anormală. Interfața releului de declanșare termică TeSys LRD1508 include un buton roșu pentru oprire și un buton albastru pentru resetare, asigurând o utilizare simplă și intuitivă. Releul poate funcționa la temperaturi ambientale cuprinse între -20 și +60 °C cu compensare de temperatură, asigurând o funcționare fiabilă într-un interval larg de temperaturi de funcționare. Dispozitivul are protecție IP20 conform IEC 60529, care oferă protecție de bază împotriva pătrunderii prafului și a obiectelor solide. Dimensiunile sale fizice sunt compacte: 45 mm lățime și 92 mm adâncime, ceea ce îl face ușor de instalat chiar și în dulapuri de comutație înguste. Produsul este conform cu cele mai importante standarde internaționale și are numeroase certificări, inclusiv IEC, UL, CSA, EAC, DNV-GL, LROS și UKCA, asigurând aplicabilitatea universală pe diverse piețe.

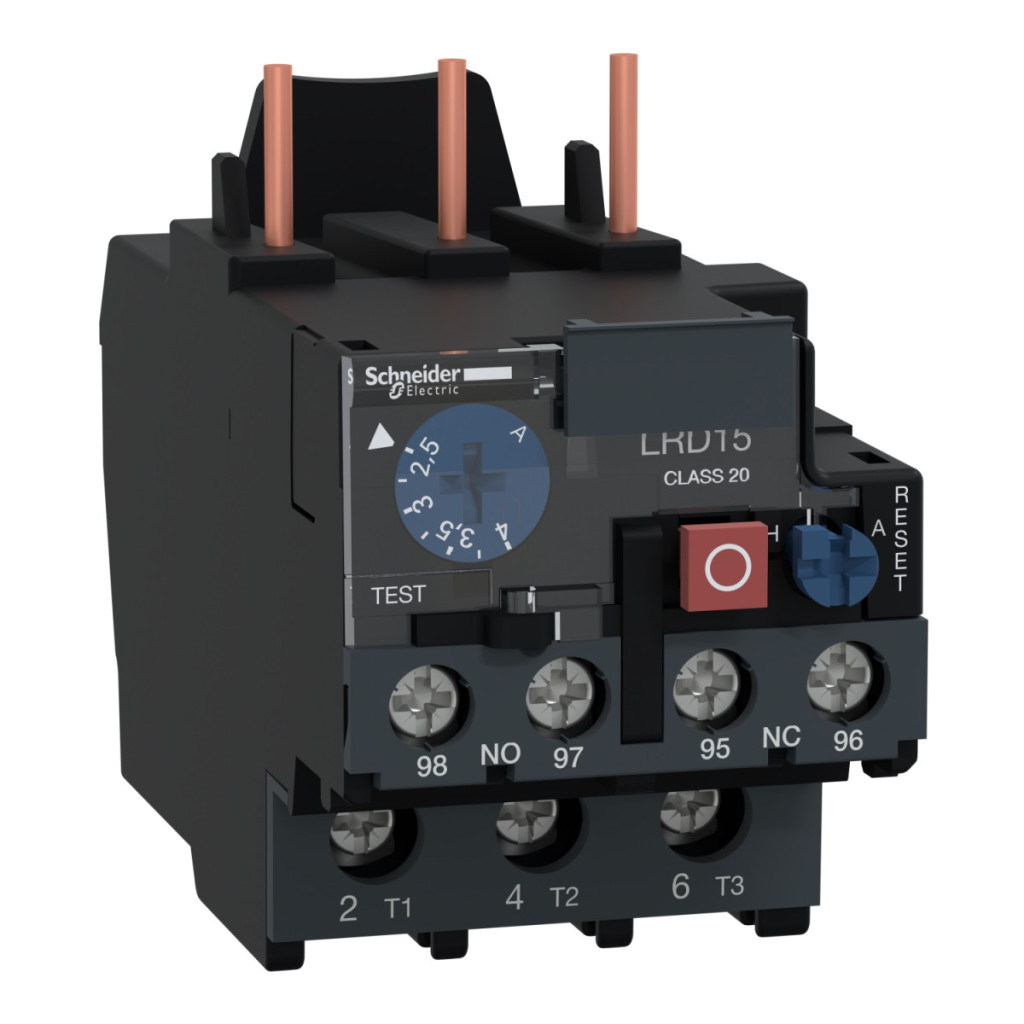

Schneider Electric TeSys LR.D - LRD1508 - Datele tehnice ale declanșatorului termic 2,5 - 4A
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys LRD, TeSys Deca
Tip dispozitiv: Releu cu declanșare termică diferențială
Denumire scurtă produs: LRD
Aplicație: Protecție motor
Contactoare compatibile: LC1D09, LC1D12, LC1D18, LC1D25, LC1D32
Tip rețea: CC, CA
Clasă de declanșare termică: Clasa 20 conform IEC 60947-4-1
Interval de reglare a declanșării termice: 2,5...4 A Tensiune nominală de izolare [Ui]: Circuit: 600 V (conform CSA), 600 V (conform UL), 690 V (conform IEC 60947-4-1) Caracteristici suplimentare Frecvența rețelei: 0...400 Hz
Opțiuni de montare: Pe o placă (cu accesorii speciale), Pe o șină (cu accesorii speciale), Sub contactor
Prag de declanșare: 1,14 ±0,06 Ir conform IEC 60947-4-1
Compoziția contactului auxiliar: 1 NO + 1 NC
Curent termic convențional măsurat în aer liber [Ith]: 5 A pentru circuitul de semnalizare
Curent admisibil: 1,5 A pentru circuitul de semnalizare 240 V CA-15, 0,1 A pentru circuitul de semnalizare 250 V CC-13
Tensiune nominală de funcționare [Ue]: 690 V CA 0...400 Hz (conform IEC 60947-4-1)
Putere nominală siguranță: 4 A pentru circuit de semnalizare gG, 4 A pentru circuit de semnalizare BS
Tensiune nominală de impuls [Uimp]: 6 kV
Sensibilitate protecție fază: Curent de declanșare: 130% din curentul nominal pe două faze când 0 A pe a treia fază
Mod de funcționare: Buton roșu: oprire, Buton albastru: resetare
Compensare temperatură: -20...60 °C
Conexiuni
Tip conector: Circuit de control: terminal cu șurub, 2 cabluri 1...2,5 mm² fără capăt de cablu flexibil, 2 cabluri 1...2,5 mm² cu capăt de cablu flexibil, 2 cabluri 1...2,5 mm² fără capăt de cablu solid
Conector de curent ridicat: 1 cablu 1,5...10 mm² fără capăt de cablu flexibil, 1 cablu 1...4 mm² cu capăt de cablu flexibil, 1 cablu 1...6 mm² fără capăt de cablu solid
Cuplu de strângere: Circuit de control: 1,7 Nm pentru borne cu șurub, Circuit de curent mare: 1,85 N·m pentru borne cu șurub
Dimensiuni
Lățime: 45 mm
Adâncime: 92 mm
Greutate netă: 0,19 kg
Condiții de mediu
Protecție climatică: Conform cu IACS E10
Protecție IP: IP20 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -20...60 °C fără reducerea puterii (conform IEC 60947-4-1)
Temperatura ambiantă în timpul depozitării: -60...70 °C
Rezistență la foc: 850 °C conform IEC 60695-2-1
Rezistență la flacără: V1 conform UL 94
Robustețe mecanică: Vibrații: 6 Gn conform IEC 60068-2-6, Impact: 15 Gn pentru 11 ms conform IEC 60068-2-7
Rigiditate dielectrică: 1,89 kV la 50 Hz conform IEC 60947-1
Standarde și certificări
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 nr. 60947-4-1, CSA C22.2 nr. 60947-5-1
Certificări de produs: IEC, UL, CSA, EAC, DNV-GL, LROS (Lloyds register of shipping), UKCA
