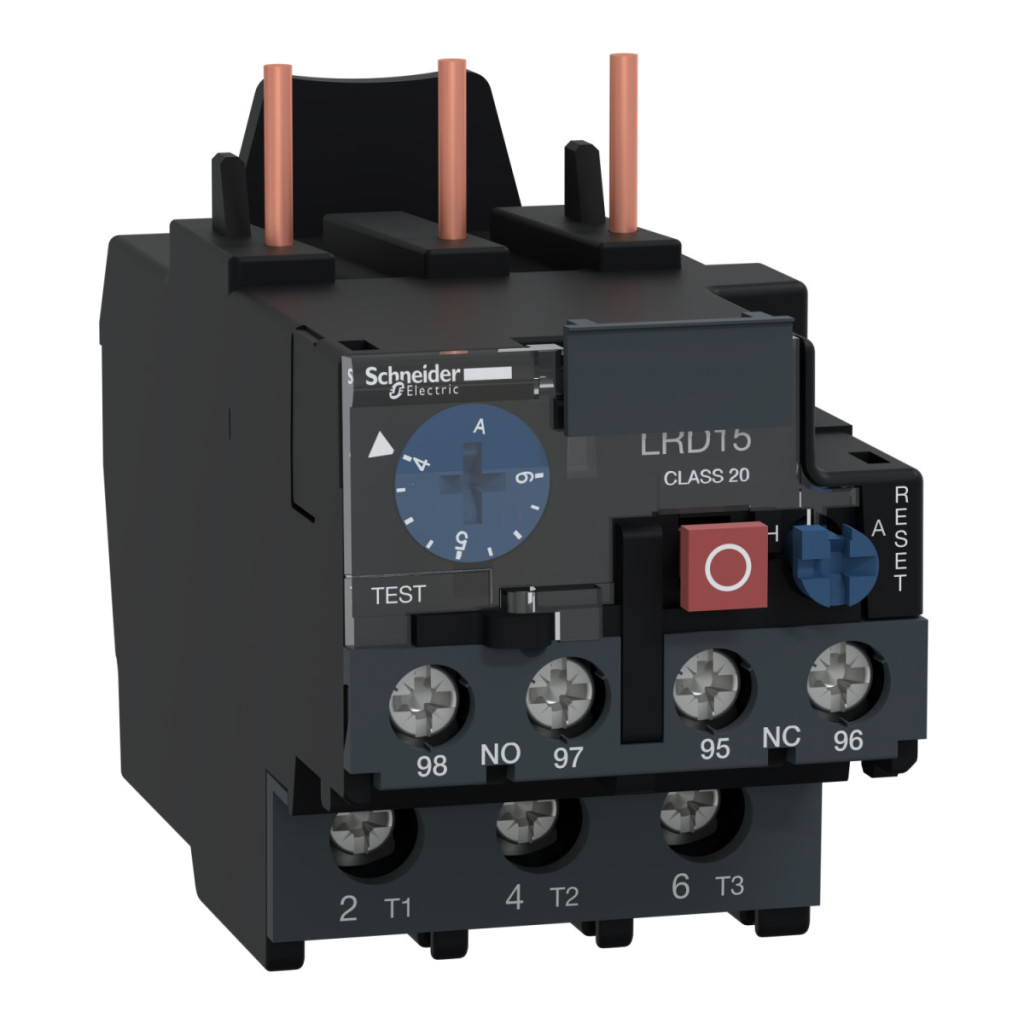

Releul termic diferențial de suprasarcină Schneider Electric TeSys LRD1510 este un produs de înaltă calitate din seria TeSys Deca, dezvoltat special pentru aplicații de protecție a motoarelor. Acest releu termic de 4-6 A, clasa 20, este conform cu standardul IEC 60947-4-1, fiind deosebit de potrivit pentru protecția motoarelor cu timpi de pornire medii. Dispozitivul de declanșare termică TeSys LRD1510 este compatibil cu o serie de contactoare TeSys, inclusiv următoarele: tipurile LC1D09, LC1D12, LC1D18, LC1D25 și LC1D32. Această versatilitate vă permite să construiți cu ușurință sisteme de protecție a motoarelor cu puteri nominale diferite. Releul poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu și funcționează într-un interval de frecvență de rețea de 0-400 Hz, ceea ce îl face potrivit pentru utilizarea în aproape orice mediu industrial. Una dintre caracteristicile tehnice remarcabile ale dispozitivului este pragul de declanșare de 1,14 ±0,06 Ir, care asigură o protecție precisă. Configurația contactului auxiliar este 1 NO + 1 NC, adică are un contact normal deschis și unul normal închis. Circuitul de semnalizare al releului are un curent termic convențional de 5 A măsurat în aer liber. Curentul admisibil pentru circuitul de control este de 1,5 A la 240 V în modul AC-15 și de 0,1 A la 250 V în modul DC-13. Tensiunea nominală de funcționare a circuitului de alimentare este de 690 V CA la o frecvență de 0-400 Hz, în conformitate cu standardul IEC 60947-4-1. Sensibilitatea sa la defectarea de fază este remarcabilă: curentul de declanșare este de 130% din Ir pe două faze, în timp ce a treia fază lipsește. În ceea ce privește controlul, releul are un buton roșu (oprire) și un buton albastru (resetare). Dispozitivul are compensare de temperatură între -20 și +60 °C, astfel încât poate fi utilizat într-un interval larg de temperaturi de funcționare fără pierderi de performanță. Releul are un grad de protecție IP20 conform IEC 60529. TeSys LRD1510 oferă opțiuni de conectare foarte flexibile. Circuitul de control are terminale cu șuruburi care acceptă 2 cabluri cu o secțiune transversală de 1-2,5 mm², fie cabluri flexibile fără capete de cablu sau cu capete de cablu, fie cabluri solide. Circuitul de alimentare este, de asemenea, echipat cu terminale cu șurub care acceptă 1 cablu cu dimensiuni de 1,5-10 mm² fără capete de cablu flexibile, 1-4 mm² cu capete de cablu flexibile sau 1-6 mm² pentru cabluri solide. Cuplul de strângere este de 1,7 Nm pentru circuitul de control și de 1,85 Nm pentru circuitul de alimentare. Dispozitivul are dimensiuni compacte: lățime 45 mm, adâncime 92 mm.
Date tehnice TeSys LRD1510
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys LRD, TeSys Deca
Tipul produsului: Releu diferențial de suprasarcină termică
Abreviere: LRD
Aplicație: Protecția motorului
Clasa de suprasarcină termică: Clasa 20 conform IEC 60947-4-1
Interval de reglare a protecției termice: 4-6 A
Compatibilitate
Compatibilitate produs: LC1D09, LC1D12, LC1D18, LC1D25, LC1D32
Parametri electrici
Tip rețea: CA, CC
Frecvență rețea: 0-400 Hz
Tensiune nominală de izolație [Ui]: Circuit de alimentare: 600 V conform CSA, 600 V conform UL, 690 V conform IEC 60947-4-1
Prag de declanșare: 1,14 ±0,06 Ir conform IEC 60947-4-1
Compoziția contactului auxiliar: 1 NO + 1 NC
Curent termic convențional măsurabil în aer liber [Ith]: 5 A pentru circuitul de semnalizare
Curent admisibil: 1,5 A pentru circuitul de semnalizare la 240 V AC-15, 0,1 A pentru circuitul de semnalizare la 250 V DC-13
Tensiune nominală de funcționare [Ue]: 690 V c.a. 0-400 Hz pentru circuitul de alimentare conform IEC 60947-4-1
Putere nominală a siguranței asociate: 4 A pentru circuitul de semnalizare gG, 4 A pentru circuitul de semnalizare BS
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV
Sensibilitate la defect de fază: Curent de declanșare 130% din Ir pe două faze, a treia fază 0
Rigiditate dielectrică: 1,89 kV la 50 Hz conform IEC 60947-1
Caracteristici fizice
Tip de comandă: Buton roșu: oprire, Buton albastru: resetare
Compensare temperatură: -20-60 °C
Suport de montare: Panou, cu accesorii speciale, Șină, cu accesorii speciale, Sub contactor
Lățime: 45 mm
Adâncime: 92 mm
Conexiuni, terminale
Circuit de control: Terminale cu șurub pentru 2 cabluri de 1-2,5 mm² fără capete de cablu flexibile/cu capete de cablu sau solide
Circuit de alimentare: Terminale cu șurub pentru 1 cablu 1,5-10 mm² fără capăt de cablu flexibil, 1-4 mm² cu capăt de cablu flexibil, 1-6 mm² solid
Cuplu de strângere: Circuit de control: 1,7 N·m pentru borne cu șurub, Circuit de alimentare: 1,85 N·m pentru borne cu șurub
Condiții de mediu
Grad de protecție IP: IP20 conform IEC 60529
Temperatura ambiantă de funcționare: -20 până la 60 °C fără reducerea puterii conform IEC 60947-4-1
Temperatură ambiantă de depozitare: -60-70 °C
Rezistență la foc: 850 °C conform IEC 60695-2-1
Rezistență la flacără: V1 conform UL 94
Robustețe mecanică: Vibrații: 6 Gn conform IEC 60068-2-6, Impacturi: 15 Gn pentru până la 11 ms conform IEC 60068-2-7
Standarde și certificări
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 Nr. 60947-4-1, CSA C22.2 Nr. 60947-5-1
Certificări de produs: IEC, UL, CSA, EAC, DNV-GL, LROS (Lloyds register of shipping), UKCA
