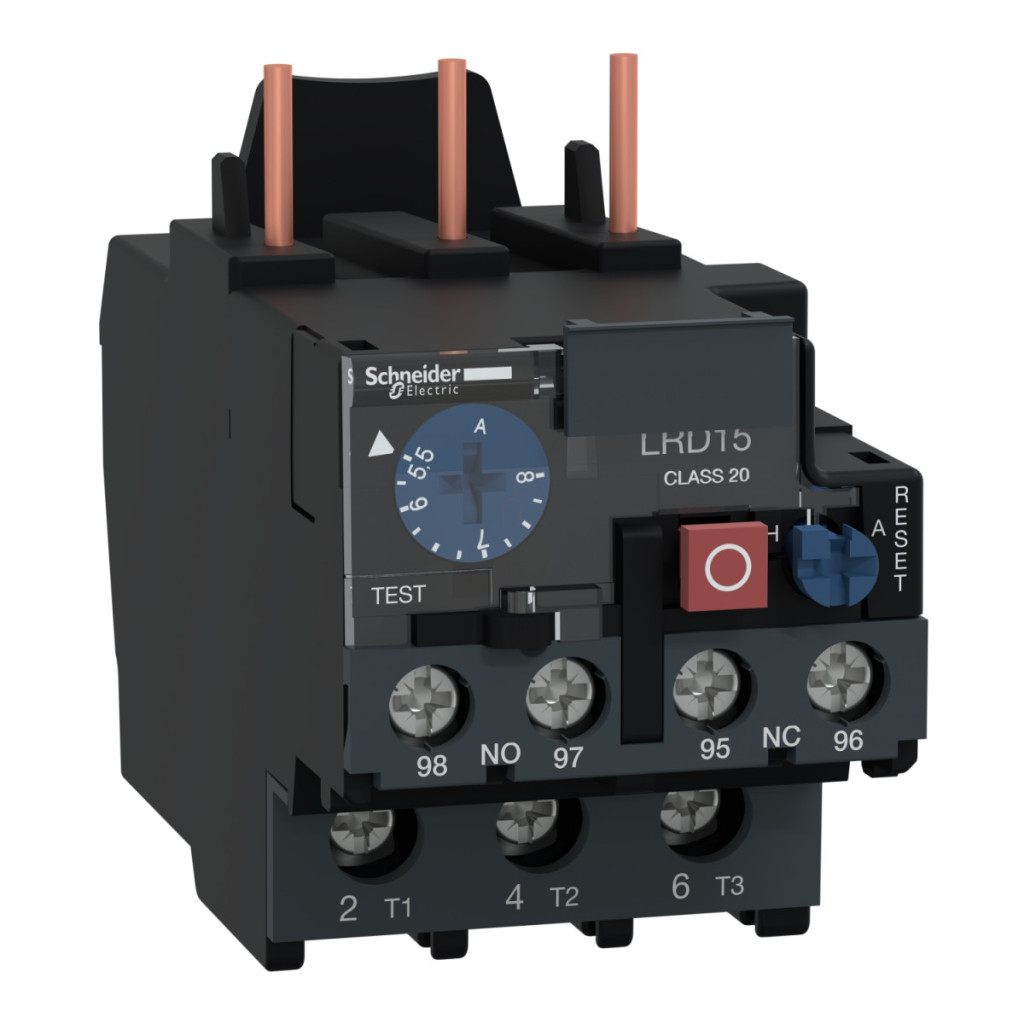

Releul termic diferențial Schneider Electric TeSys LR.D - LRD1512 este o soluție profesională de protecție a motoarelor, care protejează în mod fiabil echipamentele electrice împotriva suprasolicitării. Cu un interval de reglare de 5,5-8 A, dispozitivul aparține familiei de produse TeSys Deca și este alegerea perfectă pentru aplicații industriale în care este necesară o protecție precisă a motorului. Dispozitivul este clasificat în clasa 20 conform IEC 60947-4-1, oferind o protecție excelentă împotriva suprasolicitării. Este compatibil cu contactoarele LC1D09, LC1D12, LC1D18, LC1D25 și LC1D32, ceea ce îl face flexibil pentru utilizare într-o varietate de sarcini de comutare. Poate fi utilizat atât în rețele de curent continuu (CC), cât și în rețele de curent alternativ (CA), iar frecvența rețelei poate varia de la 0 la 400 Hz, permițând o gamă largă de aplicații. Releul termic TeSys LRD1512 are o serie de funcții sofisticate de protecție. Pragul de declanșare este de 1,14 ± 0,06 Ir, în conformitate cu standardul IEC 60947-4-1. De asemenea, are sensibilitate la pierderea de fază, care asigură un curent de declanșare de 130% pe două faze ale sarcinii, în timp ce a treia fază este la 0. Această funcție protejează eficient motorul împotriva deteriorării cauzate de pierderea de fază. Dispozitivul are compensare de temperatură între -20 și +60 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu variabile. Funcționarea este simplă datorită butoanelor roșii de oprire și albastre de resetare. TeSys LRD1512 este extrem de flexibil în ceea ce privește opțiunile de conectare. Circuitul de control are terminale cu șuruburi care permit conectarea a 2 fire flexibile sau solide de 1...2,5 mm². Conexiunile circuitului de alimentare permit conectarea unui fir flexibil de 1,5...10 mm² sau a unui fir solid de 1...6 mm². Cuplul de strângere pentru bornele cu șurub este de 1,7 Nm pentru circuitul de control și de 1,85 Nm pentru circuitul de alimentare. Un alt avantaj al releului termic TeSys LRD1512 este robustețea sa mecanică excelentă. Rezistă la vibrații de 6 Gn conform IEC 60068-2-6 și la șocuri de 15 Gn, cu o durată de 11 ms, conform IEC 60068-2-7. Dispozitivul are un grad de protecție IP20 conform IEC 60529 și poate fi utilizat la sarcină maximă la temperaturi ambientale cuprinse între -20 și +60 °C, conform IEC 60947-4-1. Dispozitivul este compact, cu o lățime de 45 mm și o adâncime de 92 mm, ceea ce îl face ușor de instalat într-un dulap de comandă. TeSys LRD1512 are numeroase certificări internaționale, inclusiv IEC, UL, CSA, EAC, DNV-GL, LROS și UKCA.
Schneider Electric TeSys LR.D - LRD1512 - Datele tehnice ale declanșatorului termic 5,5 - 8A
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys LRD, TeSys Deca
Tipul produsului: Releu de declanșare termică diferențială
Denumire scurtă a produsului: LRD
Aplicație: Protecția motorului
Compatibilitate: LC1D09, LC1D12, LC1D18, LC1D25, LC1D32
Caracteristici electrice
Tip rețea: CC, AC
Clasa de declanșare termică: Clasa 20 conform IEC 60947-4-1
Interval de reglare a declanșării termice: 5,5...8 A
Tensiune nominală de izolație [Ui]:
- Circuit de alimentare: 600 V conform CSA
- Circuit de alimentare: 600 V conform UL
- Circuit de alimentare: 690 V conform IEC 60947-4-1
Frecvența rețelei: 0...400 Hz
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Compoziția contactului auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber [Ith]: 5 A pentru circuitul de semnalizare
Curent admisibil: 1,5 A pentru circuitul de semnalizare la 240 V CA-15, 0,1 A pentru circuitul de semnalizare la 250 V CC-13
Tensiune nominală de funcționare [Ue]: 690 V c.a. 0...400 Hz pentru circuitele de alimentare conform IEC 60947-4-1
Siguranță corespunzătoare: 4 A gG pentru circuitele de semnalizare, 4 A BS pentru circuitele de semnalizare
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV
Sensibilitate la pierderea de fază: Curent de declanșare 130% Ir pe două faze, a treia fază la 0
Rezistență dielectrică: 1,89 kV la 50 Hz conform IEC 60947-1
Caracteristici fizice
Tip de comandă: Buton roșu: oprire, Buton albastru: resetare
Compensare temperatură: -20...60 °C
Metoda de montare: Pe placă cu accesorii speciale, pe șină cu accesorii speciale, sub contactor
Conexiuni: Terminale cu șurub pentru circuite de control și de alimentare
Cuplu de strângere: Circuit de control: 1,7 N·m, Circuit de alimentare: 1,85 N·m
Lățime: 45 mm
Adâncime: 92 mm
Caracteristici de mediu
Rezistență climatică: Conform IACS E10
Clasa de protecție IP: IP20 conform IEC 60529
Temperatura ambiantă de funcționare: -20...60 °C fără reducerea performanței conform IEC 60947-4-1
Temperatura ambiantă de depozitare: -60...70 °C
Rezistență la foc: 850 °C conform IEC 60695-2-1
Rezistență la flacără: V1 conform UL 94
Robustețe mecanică: Vibrații: 6 Gn conform IEC 60068-2-6, Impacturi: 15 Gn pentru până la 11 ms conform IEC 60068-2-7
Standarde și certificări
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 Nr. 60947-4-1, CSA C22.2 Nr. 60947-5-1
Certificări de produs: IEC, UL, CSA, EAC, DNV-GL, LROS (Lloyds register of shipping), UKCA
