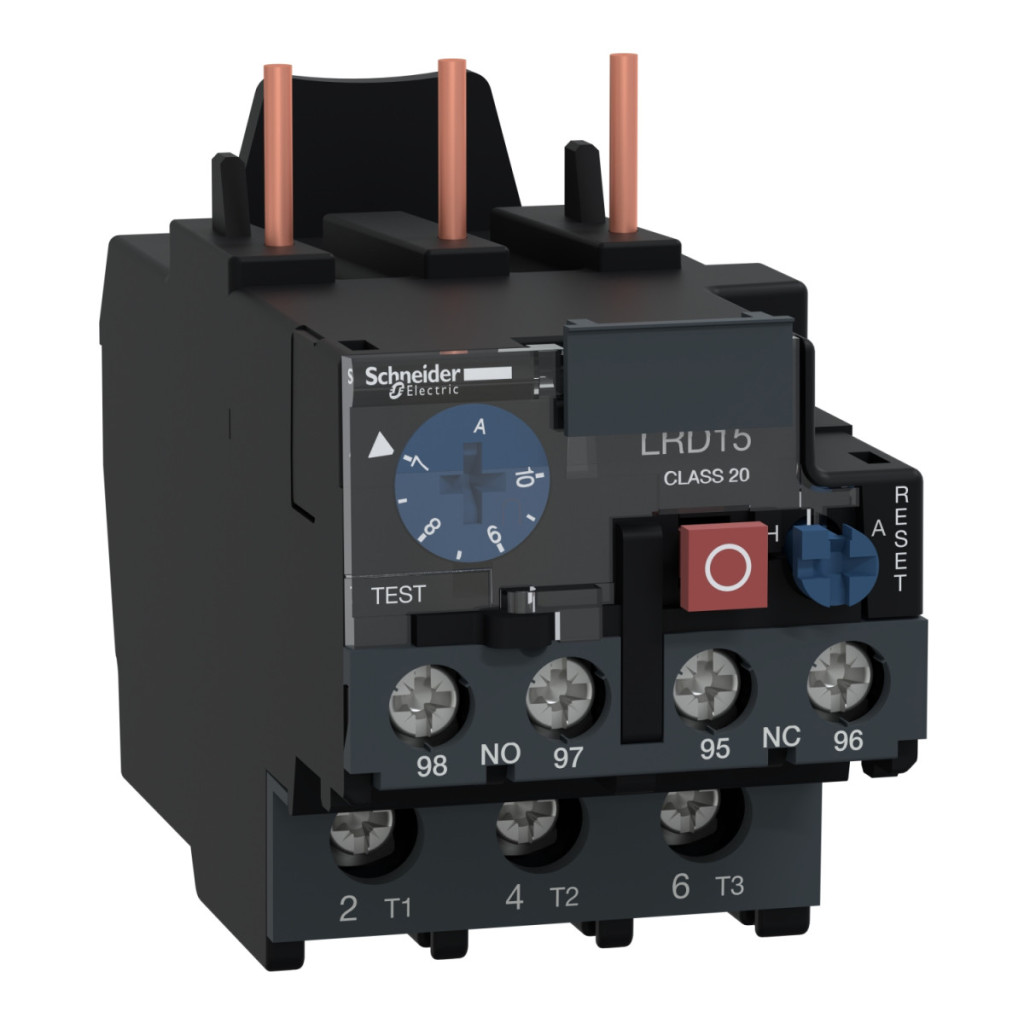

Dispozitivul de declanșare termică Schneider Electric TeSys LRD - LRD1514 este un releu diferențial termic de supraîncărcare de înaltă calitate, conceput special pentru aplicații de protecție a motoarelor. Acest dispozitiv compact, dar extrem de eficient, face parte din familia de produse TeSys Deca și este reglabil în intervalul 7-10 amperi, fiind astfel alegerea ideală pentru protecția motoarelor de putere mică și medie. Releul termic TeSys LRD1514 este clasificat în clasa 20 conform IEC 60947-4-1, oferind protecție optimă pentru motoare în caz de suprasarcină. Este compatibil cu contactoarele LC1D09, LC1D12, LC1D18, LC1D25 și LC1D32, fiind ușor de integrat în sistemele existente. Poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu și funcționează în intervalul de frecvență 0-400 Hz, oferind o flexibilitate excepțională într-o varietate de aplicații. Tensiunea nominală de izolare a releului (Ui) este de 690 V (conform standardelor IEC) și 600 V (conform standardelor UL și CSA), ceea ce garantează un nivel ridicat de siguranță electrică. Dispozitivul de declanșare termică TeSys LRD1514 are o serie de caracteristici tehnice remarcabile. Pragul de declanșare este de 1,14 ± 0,06 Ir, în conformitate cu IEC 60947-4-1, și dispune, de asemenea, de detectarea pierderii de fază, care se activează la 130% din curentul nominal pe două faze, în timp ce a treia fază lipsește. Controlul este extrem de simplu: butonul roșu oprește releul, iar butonul albastru îl resetează la poziția implicită. Dispozitivul poate fi utilizat într-un interval de temperatură de la -20 °C la +60 °C fără pierderi de performanță și dispune, de asemenea, de compensare a temperaturii în același interval. Contactele auxiliare sunt configurate ca 1 NO (normal deschis) + 1 NC (normal închis), curentul termic convențional în aer liber al circuitului de semnalizare este de 5 A, în timp ce în modul AC-15 este de 1,5 A la 240 V și în modul DC-13 este de 0,1 A la 250 V. Pentru circuitele de semnalizare se recomandă utilizarea siguranțelor 4A gG sau BS.
Schneider Electric TeSys LRD - LRD1514 - Datele tehnice ale disjunctorului termic 7 - 10A
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys LRD / TeSys Deca
Tipul produsului sau al componentei: Releu termic diferențial de suprasarcină
Denumirea scurtă a dispozitivului: LRD
Aplicația releului: Protecția motorului
Produse compatibile: LC1D09, LC1D32, LC1D25, LC1D18, LC1D12
Tip rețea: CA, CC
Clasă de suprasarcină termică: Clasa 20 conform IEC 60947-4-1
Interval de reglare a protecției termice: 7...10 A
Tensiune nominală de izolare: Circuit: 600 V conform CSA, Circuit: 600 V conform UL, Circuit: 690 V conform IEC 60947-4-1
Date suplimentare
Frecvența rețelei: 0...400 Hz
Suport de montare: Pe placă, cu accesorii speciale; Pe șină, cu accesorii speciale; Sub contactor
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Compoziția contactului auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber: 5 A pentru circuitul de semnalizare
Curent admisibil: 1,5 A pentru 240 V AC-15 pentru circuitul de semnalizare, 0,1 A pentru 250 V DC-13 pentru circuitul de semnalizare
Tensiune nominală de funcționare: 690 V AC 0...400 Hz circuit conform IEC 60947-4-1
Valoarea nominală a siguranței corespunzătoare: 4 A gG pentru circuitul de semnalizare, 4 A BS pentru circuitul de semnalizare
Tensiune nominală de impuls rezistentă: 6 kV
Sensibilitate la pierderea de fază: Curent de declanșare 130% Ir pe două faze, a treia la 0
Tip de control: Buton roșu: oprire, buton albastru: resetare
Compensare de temperatură: -20…60 °C Conexiuni - terminale Circuit de control: terminal cu șurub 2 cabluri 1…2,5 mm² fără capăt de cablu flexibil Circuit de control: terminal cu șurub 2 cabluri1…2,5 mm² cu capete de cablu flexibile
Circuit de control: terminal cu șurub 2 cabluri 1…2,5 mm² fără capete de cablu solide
Circuit: terminal cu șurub 1 cablu1,5…10 mm² fără capăt flexibil de cablu
Circuit: terminal cu șurub 1 cablu(e) 1…4 mm² cu capăt flexibil de cablu
Circuit: terminal cu șurub 1 cablu (cabluri) 1…6 mm² fără capăt de cablu solid
Dimensiuni și greutate
Cuplu de strângere: Circuit de control: 1,7 N.m pentru terminale cu șurub, Circuit: 1,85 N.m cu terminale cu șurub
Lățime: 45 mm
Adâncime: 92 mm
Greutate netă: 0,19 kg
Caracteristici de mediu
Rezistență climatică: conformă cu IACS E10
Grad de protecție IP: IP20 conform IEC 60529
Temperatură ambiantă de funcționare: -20 până la 60 °C fără reducerea puterii conform IEC 60947-4-1
Temperatura ambiantă de depozitare: -60…70 °C Rezistență la foc: 850 °C conform IEC 60695-2-1 Rezistență la flacără: V1 conform UL 94 Robustețe mecanică: Vibrații: 6 Gn conform IEC 60068-2-6, Impacturi: 15 Gn pentru până la 11 ms conform IEC 60068-2-7
Rigiditate dielectrică: 1,89 kV la 50 Hz conform IEC 60947-1
Certificări
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 nr. 60947-4-1, CSA C22.2 nr. 60947-5-1
Certificări de produs: IEC, UL, CSA, EAC, DNV-GL, LROS (Lloyds register of shipping), UKCA
