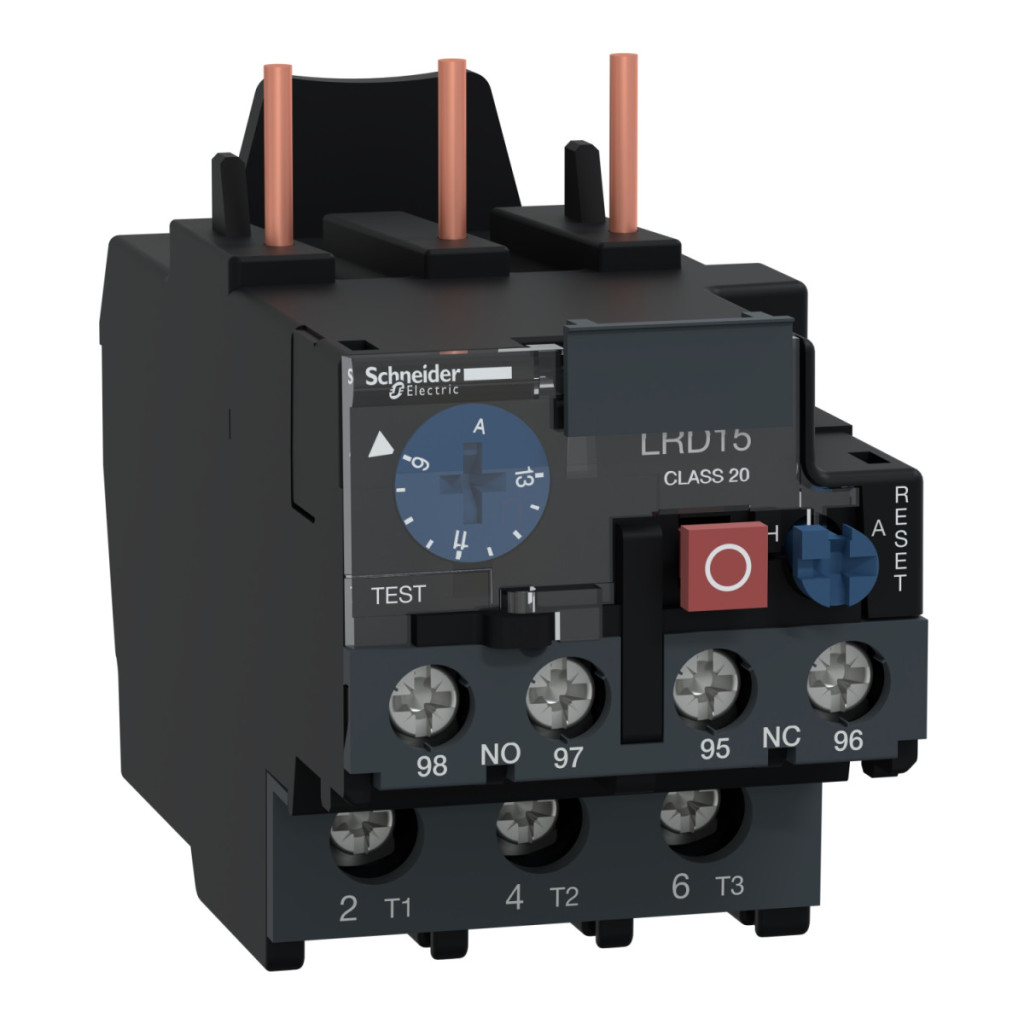

Releul termic Schneider Electric TeSys LRD - LRD1516 este un dispozitiv de protecție electrică fiabil și de înaltă calitate, conceput în principal pentru protecția motoarelor. Acest produs, care aparține familiei de produse TeSys Deca, are o gamă de declanșare termică de 9-13 amperi și este clasificat ca dispozitiv de protecție termică de clasa 20, conform standardului IEC 60947-4-1. Releul cu declanșare termică diferențială LRD1516 este versatil și poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu, fiind pe deplin compatibil cu întrerupătoarele Schneider Electric LC1D18, LC1D25 și LC1D32. Poate fi instalat cu ușurință direct sub comutatorul magnetic sau, cu accesorii speciale, pe o șină sau o suprafață plană. Intervalul de temperatură de funcționare al releului este între -20 °C și +60 °C, ceea ce asigură o gamă largă de aplicații în diferite condiții de mediu, ajutat de compensarea separată a temperaturii. Din punct de vedere tehnic, LRD1516 are o serie de caracteristici avansate. Pragul său de protecție la suprasarcină este de 1,14 ± 0,06 Ir, conform standardului IEC 60947-4-1. Dispune de detectarea defectului de fază, care se activează atunci când curentul din a treia fază scade la zero, iar curentul din celelalte două faze atinge 130% din curentul nominal. Releul are 1 NO + 1 NC (unul normal deschis și unul normal închis) contacte auxiliare care pot suporta un curent termic convențional de 5A în circuitul de semnalizare. Curentul admisibil în circuitul de semnalizare este de 1,5A la 240V AC-15 sau 0,1A la 250V DC-13. Este ușor de utilizat cu ajutorul butoanelor de control: butonul roșu este utilizat pentru oprire, iar butonul albastru este utilizat pentru resetare. Releul de declanșare termică TeSys LRD1516 are o tensiune nominală de izolație (Ui) de 600 V în conformitate cu standardele UL și CSA și de 690 V în conformitate cu IEC 60947-4-1. Tensiunea nominală de funcționare (Ue) este de 690 V c.a. în intervalul de frecvență 0-400 Hz. Tensiunea de impuls suportată de releu (Uimp) este de 6 kV. Izolația dielectrică este de 1,89 kV la 50 Hz, conform IEC 60947-1. Dispozitivul are protecție IP20 conform IEC 60529. De asemenea, oferă o soluție flexibilă în ceea ce privește conexiunile: conexiunile cu șurub ale circuitului de control acceptă cabluri de 1-2,5 mm² atât în versiuni flexibile (cu sau fără manșoane), cât și în versiuni solide. Conexiunile circuitului de alimentare pot acomoda cabluri flexibile de 1,5-10 mm², cabluri flexibile cu manșoane de 1-4 mm² și cabluri solide de 1-6 mm². Cuplul de strângere pentru conectorii circuitului de control este de 1,7 N·m, iar pentru conectorii circuitului de alimentare este de 1,85 N·m. Produsul are dimensiuni compacte: lățime 45 mm, adâncime 92 mm.
Schneider Electric TeSys LRD - LRD1516 - Declanșator termic, 9...13A, clasa 20 date tehnice
Informații generale
Familia de produse: TeSys
Denumirea produsului: TeSys LRD, TeSys Deca
Tipul produsului: Releu de declanșare termică diferențială
Denumirea scurtă a dispozitivului: LRD
Aplicație: Protecția motorului
Compatibilitate și caracteristici de rețea
Compatibilitate produs: LC1D18, LC1D25, LC1D32
Tip rețea: CC, CA
Frecvență rețea: 0...400 Hz
Caracteristici de protecție și electrice
Clasa de suprasarcină termică: Clasa 20 conform IEC 60947-4-1
Interval de reglare a protecției termice: 9...13 A
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Sensibilitate la defect de fază: Curent de declanșare 130% din valoarea nominală pe două faze când a treia este zero
Tensiune de izolație [Ui]: 600 V pentru circuitele de putere conform CSA, 600 V pentru circuitele de putere conform UL, 690 V pentru circuitele de putere conform IEC 60947-4-1
Tensiune nominală de funcționare [Ue]: 690 V c.a. 0...400 Hz pentru circuitele de alimentare conform IEC 60947-4-1
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV
Rezistență dielectrică: 1,89 kV la 50 Hz conform IEC 60947-1
Caracteristici contacte și circuite
Configurație contact auxiliar: 1 NO + 1 NC
Curent convențional de răcire cu aer liber [Ith]: 5 A pentru circuitul de semnalizare
Curent admisibil: 1,5 A pentru circuitul de semnalizare 240 V AC-15, 0,1 A pentru circuitul de semnalizare 250 V DC-13
Valoare nominală a siguranței corespunzătoare: 4 A pentru circuitul de semnalizare gG, 4 A pentru circuitul de semnalizare BS
Conectare și instalare
Opțiuni de montare: Pe placă cu accesorii speciale, pe șină cu accesorii speciale, sub comutator magnetic
Conexiuni - blocuri terminale: Circuit de control: bornă cu șurub pentru 2 cabluri (1...2,5 mm² fără capăt de cablu flexibil, 1...2,5 mm² cu capăt de cablu flexibil, 1...2,5 mm² solid). Circuit de alimentare: bornă cu șurub pentru 1 cablu (1,5...10 mm² fără capăt flexibil al cablului, 1...4 mm² cu capăt flexibil al cablului, 1...6 mm² solid)
Cuplu de strângere: Circuit de comandă: 1,7 N.m pentru borne cu șurub, Circuit de alimentare: 1,85 N.m pentru borne cu șurub
Caracteristici fizice și mediu
Tip de control: Buton roșu: oprire, Buton albastru: resetare
Compensare temperatură: -20...60 °C Lățime: 45 mm Adâncime: 92 mm Grad de protecție IP: IP20 conform IEC 60529 Temperatură ambiantă de funcționare: -20...60 °C fără reducerea puterii conform IEC 60947-4-1
Temperatura ambiantă de depozitare: -60...70 °C
Rezistență la foc: 850 °C conform IEC 60695-2-1
Rezistență la flacără: V1 conform UL 94
Robustețe mecanică: Vibrații: 6 Gn conform IEC 60068-2-6, Impacturi: 15 Gn pentru până la 11 ms conform IEC 60068-2-7
Standarde și certificări
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 Nr. 60947-4-1, CSA C22.2 Nr. 60947-5-1
Certificări de produs: IEC, UL, CSA, EAC, DNV-GL, LROS (Lloyds register of shipping), UKCA
