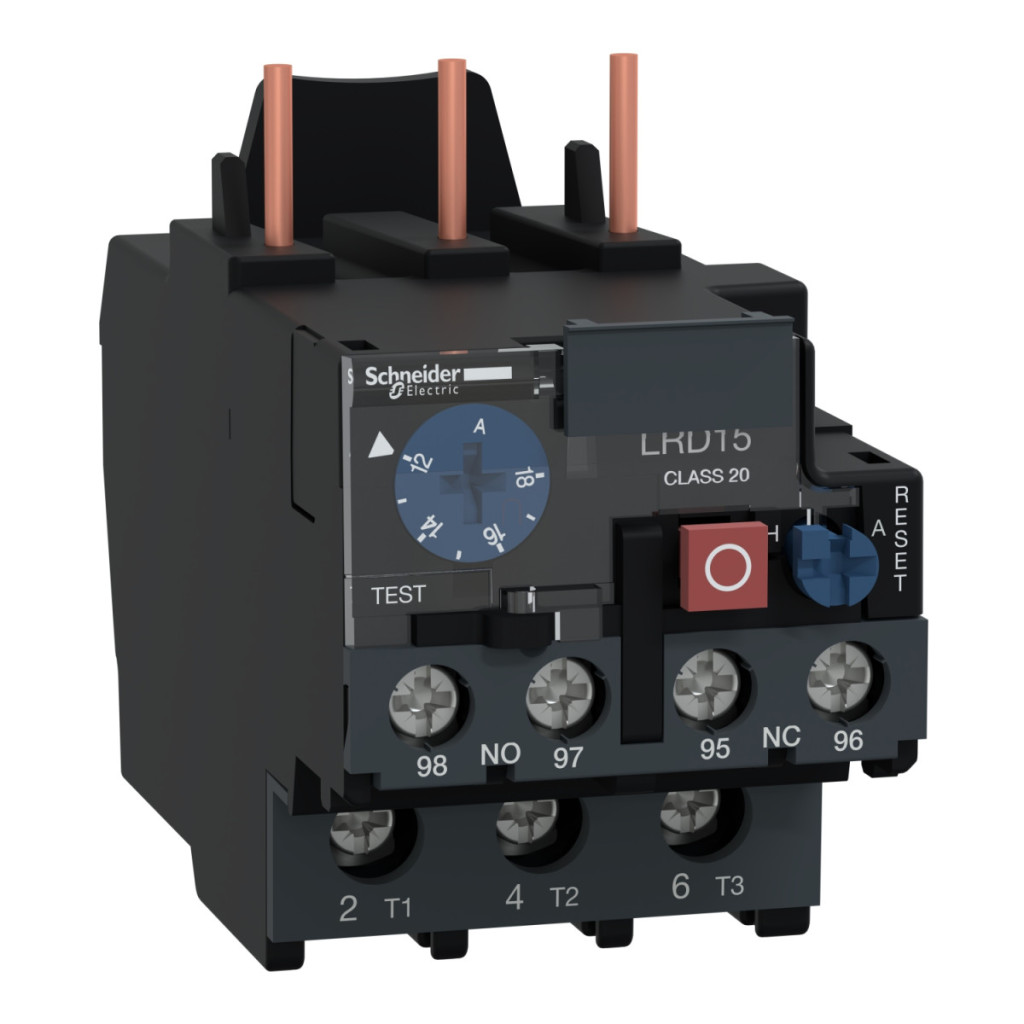

TeSys Deca LRD1521 este un releu termic diferențial de înaltă calitate din gama de produse TeSys Deca de la Schneider Electric, conceput special pentru protecția motoarelor. Acest dispozitiv din seria LRD oferă protecție termică fiabilă în intervalul de curent 12-18 A, în conformitate cu clasa de protecție 20, astfel cum este specificat în IEC 60947-4-1. Releul cu declanșare termică TeSys LRD1521 este compatibil cu întrerupătoarele magnetice LC1D25, LC1D18 și LC1D32, oferind opțiuni flexibile de instalare pentru diverse aplicații de protecție a motoarelor. Releul poate fi utilizat atât în rețelele de curent continuu, cât și în cele de curent alternativ, într-un interval larg de frecvență de 0-400 Hz, ceea ce este deosebit de util pentru convertizoarele de frecvență variabilă. Dispozitivul are o tensiune de izolare extrem de ridicată: 690 V pentru circuitele de alimentare conform IEC 60947-4-1 și 600 V conform standardelor CSA și UL, asigurând o funcționare fiabilă în medii industriale. Releul cu declanșare termică TeSys LRD1521 are un prag de declanșare de 1,14 ± 0,06 Ir în conformitate cu IEC 60947-4-1 și are o sensibilitate specială la pierderea de fază: curentul de declanșare este de 130% din Ir pe două faze când a treia este zero. Acest lucru asigură o protecție eficientă a motorului chiar și în cazul unei sarcini asimetrice sau al unei pierderi de fază. Configurația contactului auxiliar al releului este 1NO+1NC (unul normal deschis și unul normal închis), care asigură un curent termic convențional de 5A măsurat în aer liber pentru circuitele de semnalizare. Dispozitivul are diverse opțiuni de montare: poate fi montat pe o placă sau șină cu accesorii speciale sau direct sub comutatorul magnetic. TeSys LRD1521 este extrem de ușor de utilizat datorită butoanelor roșii de oprire și albastre de resetare. Dispozitivul are compensare de temperatură între -20 și 60 °C, asigurând o funcționare stabilă la diferite temperaturi ambientale. Conexiunile se realizează cu borne cu șurub, care oferă opțiuni flexibile de conectare pentru diferite tipuri și dimensiuni de cabluri, atât pentru circuitele de control, cât și pentru cele de alimentare. Cuplul de strângere este de 1,7 Nm pentru circuitele de control și de 1,85 Nm pentru circuitele de alimentare. Releul termic TeSys LRD1521 are dimensiuni compacte: are o lățime de numai 45 mm și o adâncime de 92 mm. Dispozitivul are protecție IP20 conform IEC 60529, oferind o protecție adecvată împotriva pătrunderii prafului și a obiectelor mici. Oferă o robustețe mecanică excelentă, rezistând la vibrații de 6 Gn conform IEC 60068-2-6 și șocuri de 15 Gn, 11 ms conform IEC 60068-2-7. Produsul este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 nr. 60947-4-1 și CSA C22.2 nr. 60947-5-1. În plus, acesta deține numeroase certificări, precum IEC, UL, CSA, EAC, DNV-GL, LROS (Lloyds Register of Shipping) și UKCA, care atestă calitatea și fiabilitatea ridicate ale produsului.
Date tehnice TeSys Deca LRD1521
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys LRD, TeSys Deca
Tipul produsului: Releu de declanșare termică diferențială
Denumirea scurtă a produsului: LRD
Aplicație: Protecția motorului
Clasa de declanșare termică: Clasa 20 conform IEC 60947-4-1
Interval de reglare a protecției termice: 12...18 A
Produse compatibile: LC1D25, LC1D18, LC1D32
Caracteristici electrice
Tip rețea: CC, CA
Frecvență rețea: 0...400 Hz
Tensiune nominală de izolare [Ui]: Circuit de alimentare: 600 V conform CSA, 600 V conform UL, 690 V conform IEC 60947-4-1
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Configurație contact auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber [Ith]: 5 A pentru circuitul de semnalizare
Curent admisibil: 1,5 A pentru circuitul de semnalizare 240 V AC-15, 0,1 A pentru circuitul de semnalizare 250 V DC-13
Tensiune nominală de funcționare [Ue]: 690 V CA 0...400 Hz circuit de alimentare conform IEC 60947-4-1
Valoarea nominală a siguranței asociate: 4 A pentru circuitul de semnalizare gG, 4 A pentru circuitul de semnalizare BS
Rezistență nominală la impuls [Uimp]: 6 kV
Sensibilitate la pierderea de fază: Curent de declanșare 130% din Ir pe două faze, ultimul 0 pe a treia fază
Rigiditate dielectrică: 1,89 kV la 50 Hz conform IEC 60947-1
Caracteristici mecanice
Tip de control: Buton roșu: oprire, Buton albastru: repornire
Compensare temperatură: -20...60 °C
Suport de montare: Placă (cu accesorii speciale), Șină (cu accesorii speciale), Sub comutator magnetic
Conexiuni - terminale: Circuit de control: terminale cu șurub 2 cabluri 1...2,5 mm² fără capăt de cablu flexibil/capăt de cablu, sau fără capăt de cablu solid. Circuit de alimentare: borne cu șurub 1 cablu (cabluri) 1,5...10 mm² fără capăt de cablu flexibil, 1...4 mm² cu capăt de cablu flexibil, 1...6 mm² fără capăt de cablu solid
Cuplu de strângere: Circuit de comandă: 1,7 N·m pentru terminale cu șurub, Circuit de alimentare: 1,85 N·m pentru terminale cu șurub
Lățime: 45 mm
Adâncime: 92 mm
Caracteristici de mediu
Rezistență climatică: Conform IACS E10
Grad de protecție IP: IP20 conform IEC 60529
Temperatura ambiantă de funcționare: -20...60 °C fără reducerea puterii conform IEC 60947-4-1
Temperatură ambiantă de depozitare: -60...70 °C
Rezistență la foc: 850 °C conform IEC 60695-2-1
Rezistență la flacără: V1 conform UL 94
Robustețe mecanică: Vibrații: 6 Gn conform IEC 60068-2-6, Impacturi: 15 Gn pentru până la 11 ms conform IEC 60068-2-7
Standarde și certificări
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 Nr. 60947-4-1, CSA C22.2 Nr. 60947-5-1
Certificări de produs: IEC, UL, CSA, EAC, DNV-GL, LROS (Lloyds Register of Shipping), UKCA
