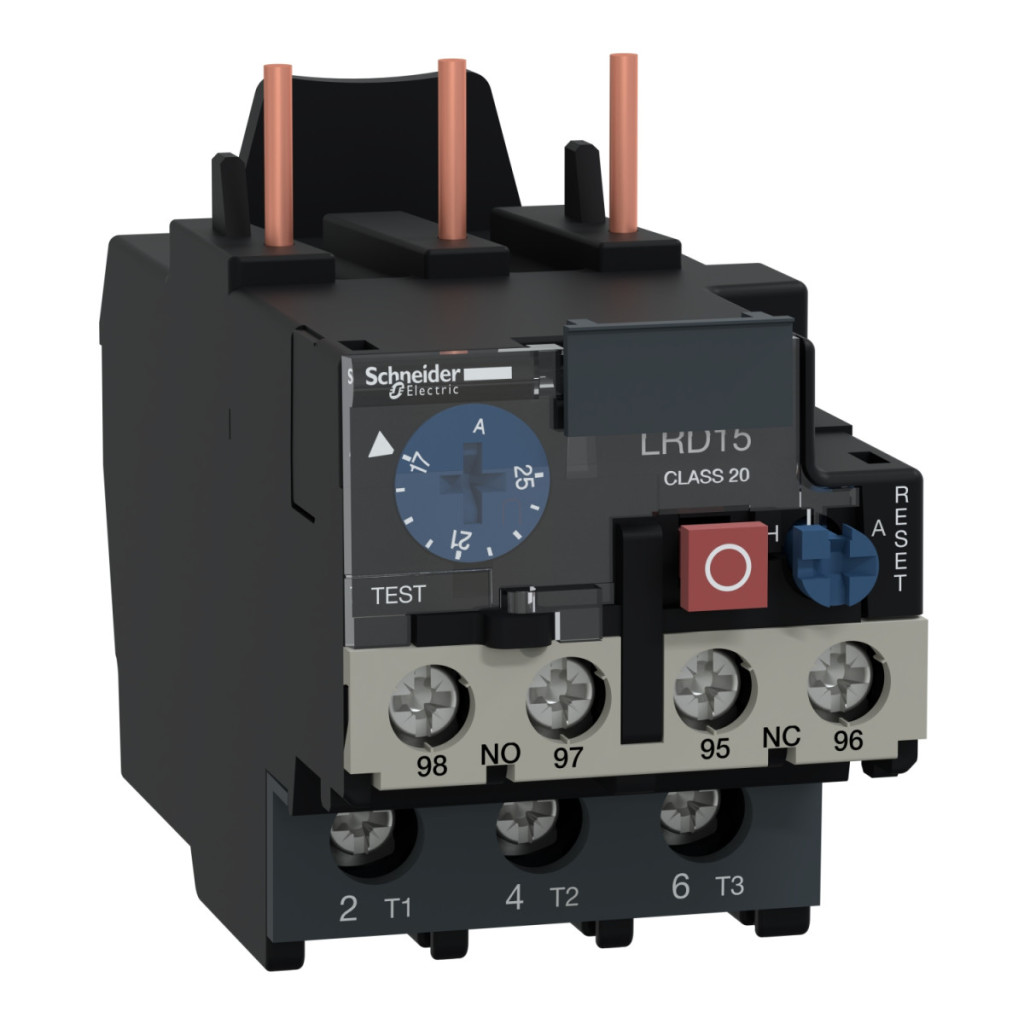

Releul termic diferențial Schneider Electric TeSys LRD1522 este o soluție de protecție a motorului de înaltă calitate din familia de produse TeSys Deca, oferind protecție termică precisă împotriva suprasarcinii pentru motoarele electrice care funcționează în intervalul de curent 17-25 A. Acest releu clasificat în clasa 20 este conform cu standardul IEC 60947-4-1, asigurând o funcționare fiabilă și conformitatea cu reglementările internaționale. Versatilitatea și ușurința instalării au fost considerente cheie în proiectarea releului TeSys LRD1522. Este compatibil cu contactori magnetici LC1D32 și LC1D25, asigurând o potrivire perfectă în sistemul TeSys. Releul poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu, în intervalul de frecvență 0-400 Hz, fiind potrivit pentru o varietate de aplicații industriale. Dispozitivul are o tensiune de izolație de 690 V conform IEC și 600 V conform standardelor CSA și UL, asigurând o funcționare sigură într-o varietate de medii electrice. Releul termic TeSys LRD1522 are caracteristici avansate de protecție, inclusiv detectarea pierderii de fază, care asigură un curent de declanșare de 130% pe două faze, în timp ce a treia fază este la 0. Pragul de declanșare este de 1,14 ± 0,06 Ir conform IEC 60947-4-1. Releul este echipat cu 1 contact auxiliar NO + 1 contact auxiliar NC, cu curent termic convențional în aer liber de 5 A în circuitul de semnalizare. Dispozitivul poate fi utilizat la temperaturi ambientale de -20...60 °C fără reducerea puterii și are compensare de temperatură în intervalul -20...60 °C. Controlul se realizează prin intermediul unui buton roșu de oprire și al unui buton albastru de resetare, permițând o operare ușoară și o intervenție rapidă în caz de urgență. Designul mecanic al TeSys LRD1522 asigură o robustețe remarcabilă: rezistă la vibrații de 6 Gn conform IEC 60068-2-6 și la șocuri de 15 Gn, cu o durată de 11 ms, conform IEC 60068-2-7. Este proiectat pentru clasa de protecție IP20 și are numeroase certificări internaționale, inclusiv IEC, UL, CSA, EAC, DNV-GL, LROS (Lloyds Register of Shipping) și UKCA. Releul poate fi montat pe un panou sau șină cu accesorii speciale sau direct sub comutatorul magnetic. Conexiunea versatilă este asigurată de borne cu șuruburi potrivite pentru diferite tipuri și dimensiuni de cabluri, atât în circuitele de control, cât și în cele de alimentare.
Schneider Electric TeSys LR.D - LRD1522 - Date tehnice declanșator termic 17...25A
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys LRD, TeSys Deca
Tipul produsului: Releu de declanșare termică diferențială
Denumire scurtă a produsului: LRD
Aplicație: Protecția motorului
Compatibilitatea produsului: LC1D32, LC1D25
Tip rețea: CA, CC
Clasa de declanșare termică: Clasa 20 conform IEC 60947-4-1
Interval de reglare a protecției termice: 17…25 A
Caracteristici electrice
Tensiune nominală de izolație [Ui]: Circuit de alimentare: 600 V conform CSA, 600 V conform UL, 690 V conform IEC 60947-4-1
Frecvența rețelei: 0...400 Hz
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Compoziția contactului auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber [Ith]: 5 A pentru circuitul de semnalizare
Curent admisibil: 1,5 A pentru circuitul de semnalizare 240 V AC-15, 0,1 A pentru circuitul de semnalizare 250 V DC-13
Tensiune nominală de funcționare [Ue]: 690 V AC 0...400 Hz circuit de alimentare conform IEC 60947-4-1
Curent nominal al siguranței asociate: 4 A pentru circuitul de semnalizare gG, 4 A pentru circuitul de semnalizare BS
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV
Sensibilitate la pierderea de fază: 130% curent de declanșare din Ir pe două faze, a treia la 0
Rezistență dielectrică: 1,89 kV la 50 Hz conform IEC 60947-1
Caracteristici mecanice
Tip de comandă: Buton roșu: oprire, Buton albastru: resetare
Compensare temperatură: -20…60 °C
Opțiuni de montare: Pe o placă, cu accesorii speciale; Pe o șină, cu accesorii speciale; Sub comutator magnetic
Lățime: 45 mm
Adâncime: 92 mm
Conexiuni
Conexiuni circuit de control: Terminale cu șurub 2 cablu(uri) 1…2,5 mm² fără capăt flexibil al cablului, borne cu șurub 2 cablu(uri) 1…2,5 mm² cu capăt flexibil al cablului, borne cu șurub 2 cablu(uri) 1…2,5 mm² fără capete de cablu solide
Conexiuni circuit de alimentare: Terminale cu șurub 1 cablu(uri) 1,5…10 mm² fără capăt flexibil al cablului, borne cu șurub 1 cablu(e) 1…4 mm² cu capăt flexibil al cablului, borne cu șurub 1 cablu(e) 1…6 mm² fără capăt solid al cablului
Cuplu de strângere: Circuit de control: 1,7 N.m pe borne cu șurub, Circuit de alimentare: 1,85 N.m pe borne cu șurub
Condiții de mediu
Rezistență climatică: Conform IACS E10
Clasa de protecție IP: IP20 conform IEC 60529
Temperatura ambiantă de funcționare: -20 până la 60 °C fără reducerea puterii conform IEC 60947-4-1
Temperatura ambiantă de depozitare: -60…70 °C Rezistență la foc: 850 °C conform IEC 60695-2-1 Rezistență la flacără: V1 conform UL 94 Robustețe mecanică: Vibrații: 6 Gn conform IEC 60068-2-6, Șoc: 15 Gn pentru 11 ms conform IEC 60068-2-7 6 Gn conform IEC 60068-2-6, Șoc: 15 Gn pentru 11 ms conform IEC 60068-2-7
Standarde și certificări
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 Nr. 60947-4-1, CSA C22.2 Nr. 60947-5-1
Certificări de produs: IEC, UL, CSA, EAC, DNV-GL, LROS (Lloyds register of shipping), UKCA
