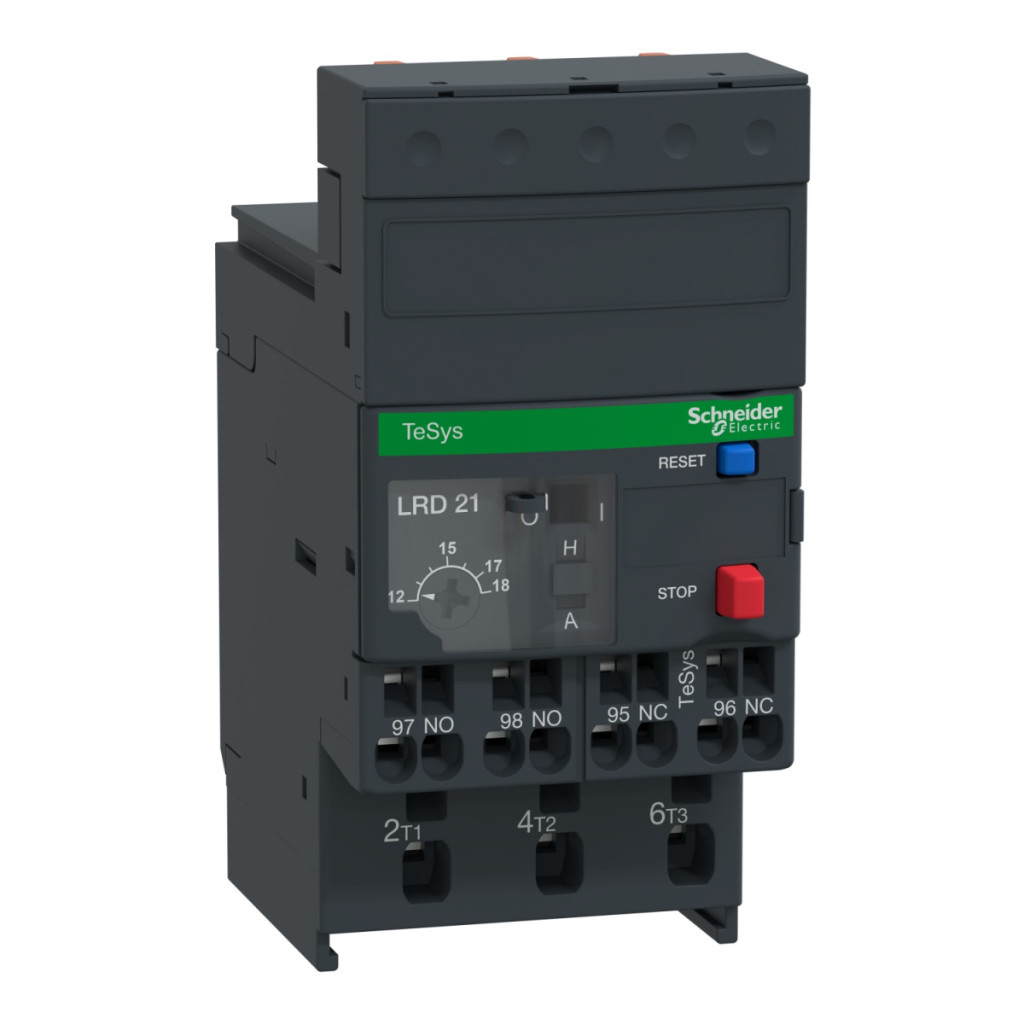

Releul termic diferențial Schneider Electric TeSys Deca LRD213 este o soluție profesională și fiabilă pentru protecția motoarelor, fiind alegerea perfectă pentru sistemele de automatizare industrială. Acest releu termic cu arc, cu un interval de curent de 12-18 A, aparține clasei de protecție 10 A, în conformitate cu standardul IEC 60947-4-1, oferind o protecție optimă pentru motoare în caz de suprasarcină. Modelul TeSys LRD213 este compatibil cu contactori LC1D18, LC1D25, LC1D32 și LC1D38, fiind ușor de integrat în sistemele Schneider Electric existente. Releul funcționează atât în rețelele de curent continuu (CC), cât și în cele de curent alternativ (CA), într-un interval de frecvență extrem de larg, de 0-400 Hz. Pragul de declanșare este de 1,14 +/- 0,06 Ir, în conformitate cu standardul IEC 60947-4-1, care asigură o protecție precisă pentru motoare. O caracteristică specială a dispozitivului este sensibilitatea sa la pierderea de fază, care asigură declanșarea la 130% din curent în cazul unei sarcini bifazate, în timp ce a treia fază este la zero. TeSys LRD213 are o tensiune de izolație impresionantă: 600 V pentru circuitul de alimentare, în conformitate cu standardele UL și CSA, și 690 V, în conformitate cu IEC 60947-4-1. Tensiunea nominală de funcționare a releului este de 690 V c.a. în intervalul de frecvență 0-400 Hz. Configurația contactului auxiliar 1 NO + 1 NC permite opțiuni flexibile de semnalizare și control. Curentul termic convențional al circuitului de semnalizare măsurat în aer liber este de 5 A, în timp ce curentul admisibil pentru circuitul de semnalizare este de 1,5 A la 240 V c.a.-15 și 0,1 A la 250 V c.c.-13. Releul are o tensiune nominală de impuls de 6 kV, care oferă o protecție excepțională împotriva supratensiunii. TeSys LRD213 este ușor de utilizat datorită butoanelor roșii de oprire și albastre de resetare. Dispozitivul dispune, de asemenea, de compensare a temperaturii între -20 °C și +60 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu schimbătoare. Robustețea mecanică a produsului este excepțională: rezistență la vibrații de 6 Gn conform IEC 60068-2-6 și rezistență la șocuri de 15 Gn timp de 11 ms conform IEC 60068-2-7. Instalarea și conectarea sunt flexibile, deoarece releul poate fi montat pe o placă, șină (cu accesorii adecvate) sau direct sub un contactor. Circuitul de control are terminale cu arc și acceptă cabluri solide sau flexibile de 1-2,5 mm² fără capete de cablu. Circuitul de alimentare este, de asemenea, echipat cu terminale cu arc și acceptă cabluri flexibile de 1,5-4 mm² cu sau fără capete de cablu. TeSys LRD213 are dimensiuni compacte: 93 mm înălțime, 45 mm lățime și 72 mm adâncime, ceea ce îl face ușor de instalat în dulapuri de comutație. Dispozitivul are un grad de protecție IP20 în conformitate cu IEC 60529. Are numeroase certificări internaționale, inclusiv IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS, ATEX INERIS și UKCA, care atestă calitatea și fiabilitatea ridicată a produsului.
Schneider Electric TeSys LR.D - LRD213 - Clasa de declanșare termică 10, 12..18A, D18…D38, conexiune cu arc date tehnice
Date generale
Seria: TeSys, TeSys Deca
Denumirea produsului: TeSys LRD, TeSys Deca
Tipul produsului sau al componentei: Releu de declanșare termică diferențială
Denumirea scurtă a dispozitivului: LRD
Aplicația releului: Protecția motorului
Compatibilitatea produsului: LC1D18, LC1D25, LC1D32, LC1D38
Tipul rețelei: CC, CA
Caracteristici tehnice
Clasa de declanșare termică: Clasa 10A conform IEC 60947-4-1
Intervalul de reglare a protecției termice: 12...18 A
Tensiune de izolare [Ui]: Circuit de alimentare: 600 V conform CSA, Circuit de alimentare: 600 V conform UL, Circuit de alimentare: 690 V conform IEC 60947-4-1
Frecvența rețelei: 0...400 Hz
Suport de montare: Placă (cu accesorii speciale), Șină (cu accesorii speciale), Sub contactor
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Compoziția contactului auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber [Ith]: 5 A pentru circuitul de semnalizare
Curent admisibil: 1,5 A pentru circuitul de semnalizare la 240 V CA-15, 0,1 A pentru circuitul de semnalizare la 250 V CC-13
Tensiune nominală de funcționare [Ue]: 690 V c.a. 0...400 Hz pentru circuitele de alimentare conform IEC 60947-4-1
Valoarea nominală a siguranței corespunzătoare: 4 A pentru circuitul de semnalizare gG, 4 A pentru circuitul de semnalizare BS
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV
Sensibilitate la pierderea de fază: Curent de declanșare 130% din Ir la două faze, la ultimul 0
Tip de comandă: Buton roșu: oprire, Buton albastru: resetare
Compensare temperatură: -20…60 °C
Conexiuni și dimensiuni
Conexiuni - terminale: Circuit de control: terminale cu arc 1 cablu(e) 1...2,5 mm² fără capete de cablu solide, Circuit de control: cleme cu arc 1 cablu(e) 1...2,5 mm² fără capete de cablu flexibile, Circuit de alimentare: cleme cu arc 1 cablu(e) 1,5...4 mm² fără capăt de cablu flexibil, Circuit de alimentare: cleme cu arc 1 cablu(e) 1,5...4 mm² cu capăt de cablu flexibil
Înălțime: 93 mm
Lățime: 45 mm
Adâncime: 72 mm
Caracteristici de mediu
Rezistență climatică: Conform IACS E10
Clasa de protecție IP: IP20 conform IEC 60529
Temperatura aerului ambiant pentru funcționare: -20...60 °C fără reducerea puterii conform IEC 60947-4-1
Temperatura aerului ambiant pentru depozitare: -60...70 °C
Rezistență la flacără: V1 conform UL 94
Robustețe mecanică: Vibrații: 6 Gn conform IEC 60068-2-6, Impacturi: 15 Gn timp de 11 ms conform IEC 60068-2-7
Rezistență dielectrică: 1,89 kV la 50 Hz conform IEC 60947-1
Standarde și certificări
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 Nr. 60947-4-1, CSA C22.2 Nr. 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495 Certificări de produs: IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS (Lloyds register of shipping), ATEX INERIS, UKCA
