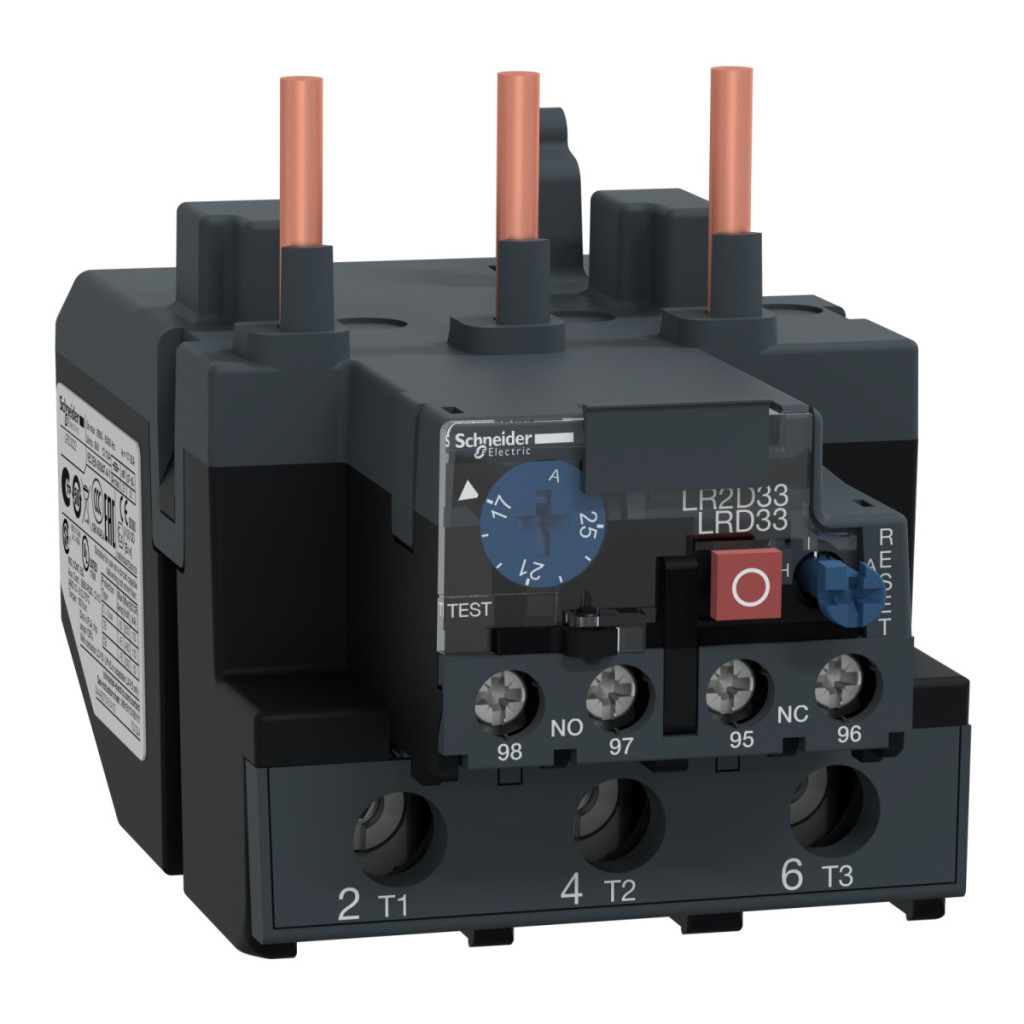

Schneider Electric TeSys LRD3322 este un releu termic diferențial extrem de fiabil, care face parte din familia de produse TeSys Deca. Acest dispozitiv de precizie este conceput special pentru aplicații de protecție a motoarelor și aparține clasei de protecție 10A conform IEC 60947-4-1. Dispozitivul de declanșare termică oferă o soluție excelentă pentru protejarea motoarelor care funcționează în intervalul de curent 17-25 A, asigurând o durată lungă de viață și o funcționare fără probleme a echipamentului dumneavoastră. TeSys LRD3322 este compatibil cu contactoarele LC1D80 și LC1D95, pe care poate fi montat direct. Poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu, cu o gamă de frecvență de funcționare reglabilă de 0-400 Hz. Dispozitivul are un prag de declanșare de 1,14 ± 0,06 Ir conform IEC 60947-4-1 și dispune, de asemenea, de detectarea pierderii de fază. Aceasta înseamnă că, dacă curentul crește la 130% pe două faze, în timp ce a treia fază scade la zero, releul se declanșează automat, protejând motorul împotriva deteriorării. Fiabilitatea operațională ridicată a declanșării termice este îmbunătățită și mai mult prin compensarea temperaturii între -20 °C și +60 °C. Releul Schneider Electric TeSys LRD3322 are 1 contact auxiliar NO + 1 contact auxiliar NC și o tensiune nominală de impuls de 6 kV, conform IEC 60947-1. Curentul termic convențional în aer liber al circuitului de semnalizare este de 5 A, cu un curent admisibil de 0,72 A la 500 V pentru AC-15 și 0,06 A la 440 V pentru DC-13. Tensiunea nominală de izolație este de 1000 V în circuitele de curent ridicat, conform IEC 60947-4-1, și de 600 V, conform reglementărilor CSA și UL. Releul TeSys LRD3322 este extrem de ușor de utilizat: butonul roșu este utilizat pentru oprire, iar butonul albastru pentru resetare. Dispozitivul are protecție IP20 conform IEC 60529. Poate fi montat direct pe contactor, pe o placă sau pe o șină folosind accesorii specifice. Pentru conectarea circuitului de curent înalt sunt disponibile borne cu șurub, potrivite pentru cabluri flexibile sau rigide de 4–35 mm², în timp ce cablurile cu secțiune transversală de 1–2,5 mm² pot fi conectate la circuitul de control. Cuplul de strângere pentru terminalele de curent înalt este de 9 Nm, iar pentru terminalele circuitului de control este de 1,7 Nm. În timpul proiectării releului, s-a acordat o atenție specială robusteții mecanice: dispozitivul poate rezista la vibrații de 6 Gn (IEC 60068-2-6) și șocuri de 15 Gn timp de 11 ms (IEC 60068-2-7). În ceea ce privește rezistența dielectrică, releul îndeplinește cerința de 2,2 kV 50 Hz conform IEC 60947-1. Produsul deține numeroase certificări internaționale, printre care IEC, UL, CSA, CCC, EAC, ATEX INERIS și UKCA, demonstrând gama sa largă de aplicații.
Schneider Electric TeSys LR.D - LRD3322 - Clasa de declanșare termică 10, 17–25 A, pentru D40–D95, conexiune cu șurub Date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys LRD, TeSys Deca
Tip dispozitiv: Releu de declanșare termică diferențială
Denumire scurtă produs: LRD
Aplicație: Protecție motor
Compatibilitate produs: LC1D80, LC1D95
Tip rețea: CC, CA
Caracteristici tehnice
Clasă de declanșare termică: Clasa 10A conform IEC 60947-4-1
Interval de reglare a declanșării termice: 17...25 A
Tensiune nominală de izolare: Circuit de curent înalt: 1000 V conform IEC 60947-4-1, 600 V conform CSA și UL
Frecvență rețea: 0...400 Hz
Prag de declanșare: 1,14 ± 0,06 Ir conform IEC 60947-4-1
Compoziția contactului auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber: 5 A pentru circuitul de semnalizare
Curent admisibil: 0,72 A pentru circuitul de semnalizare la 500 V AC-15, 0,06 A pentru circuitul de semnalizare la 440 V DC-13
Tensiune nominală de funcționare: 1000 V c.a. 0...400 Hz pentru circuite de alimentare conform IEC 60947-4-1
Conexiuni
Circuit de alimentare: borne cu șurub 1 cablu(uri) 4...35 mm² fără capăt de cablu flexibil/cu capăt de cablu flexibil/fără capăt de cablu solid
Circuit de control: borne cu șurub 2 cablu(uri) 1...2,5 mm² fără capăt de cablu flexibil/cu capăt de cablu flexibil/fără capăt de cablu solid
Cuplu de strângere: Circuit de control: 1,7 N.m - pentru borne cu șurub, Circuit de curent înalt: 9 N.m - cu borne cu șurub
Date mecanice
Înălțime: 81 mm
Lățime: 70 mm
Adâncime: 115 mm
Caracteristici de mediu
Rezistență climatică: conformă cu IACS E10
Grad de protecție IP: IP20 conform IEC 60529
Temperatură ambiantă de funcționare: -20...60 °C fără reducerea performanței conform IEC 60947-4-1
Temperatura ambiantă de depozitare: -60...70 °C
Rezistență la flacără: V1 conform UL 94
Robustețe mecanică: Vibrații: 6 Gn conform IEC 60068-2-6, Impacturi: 15 Gn timp de 11 ms conform IEC 60068-2-7
Rigiditate dielectrică: 2,2 kV la 50 Hz conform IEC 60947-1
Certificate
EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 Nr. 60947-4-1, CSA C22.2 Nr. 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495 Certificări de produs: IEC, UL, CSA, CCC, EAC, ATEX INERIS, UKCA
