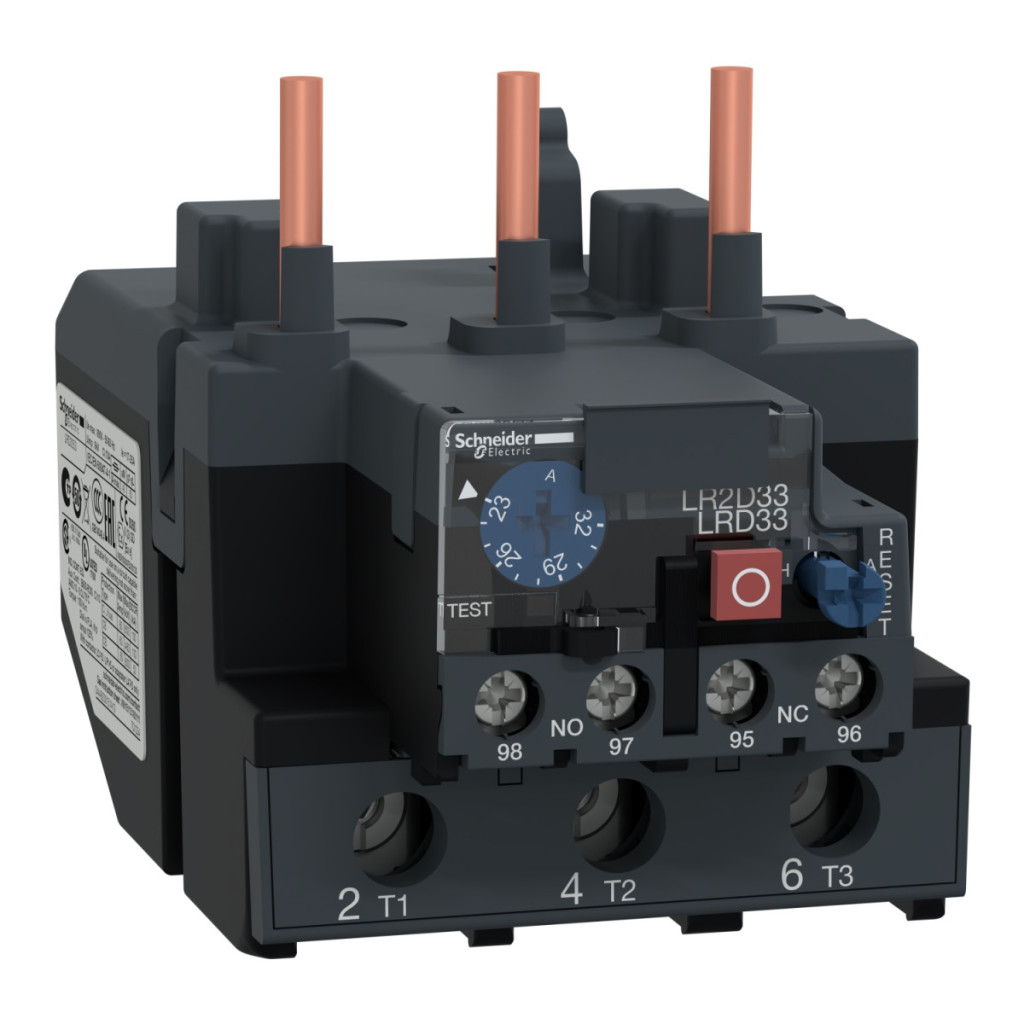

Releul termic diferențial de suprasarcină Schneider Electric TeSys LRD3353 este o soluție compactă și fiabilă pentru aplicații de protecție a motoarelor. Face parte din gama de produse TeSys Deca, special concepută pentru protejarea motoarelor care funcționează în intervalul de curent de 23-32 A, cu o categorie de protecție termică de 10 A conform IEC 60947-4-1. Releul termic TeSys LRD3353 este compatibil cu contactoarele LC1D80 și LC1D95, fiind astfel perfect adaptat sistemelor de control Schneider Electric existente. Dispozitivul poate fi utilizat atât în rețele de curent alternativ, cât și în rețele de curent continuu, cu o gamă de frecvență a rețelei de 0-400 Hz. Tensiunea nominală de izolare este de 1000 V în circuitele de curent ridicat conform IEC 60947-4-1 și de 600 V conform certificărilor CSA și UL. Pragul de declanșare este de 1,14 +/- 0,06 Ir conform IEC 60947-4-1 și are, de asemenea, sensibilitate la pierderea de fază, care asigură un curent de declanșare de 130% pe două faze, în timp ce a treia fază este la 0. Interfața releului are un buton roșu pentru oprire și un buton albastru pentru resetare. Dispozitivul are o gamă largă de compensare a temperaturii, de la -20 °C la +60 °C, asigurând o funcționare fiabilă într-o varietate de condiții de mediu. Configurația contactului auxiliar este 1 NO (normal deschis) + 1 NC (normal închis), cu un curent termic convențional în aer liber de 5 A în circuitul de semnalizare. Curentul admisibil este de 0,72 A la 500 V AC-15 sau 0,06 A la 440 V DC-13 în circuitul de semnalizare. În ceea ce privește conexiunile, circuitul de curent înalt are terminale cu șurub la care poate fi conectat 1 cablu cu o secțiune transversală de 4-35 mm², în design flexibil sau rigid, cu sau fără papuci de cablu. Terminalele cu șurub ale circuitului de control acceptă 2 cabluri cu o secțiune transversală de 1-2,5 mm². Cuplul de strângere este de 1,7 N.m pentru circuitul de control și de 9 N.m pentru circuitul de curent înalt. Releul are o înălțime de 81 mm, o lățime de 70 mm și o adâncime de 115 mm, cu o greutate netă de 0,51 kg. Dispozitivul are un grad de protecție IP20 conform IEC 60529 și poate fi utilizat la temperaturi ambientale cuprinse între -20 °C și +60 °C fără pierderi de performanță. Intervalul de temperatură admisibil pentru depozitare este cuprins între -60 °C și +70 °C. În ceea ce privește robustețea mecanică, releul rezistă la vibrații de 6 Gn conform IEC 60068-2-6 și la șocuri de 15 Gn timp de 11 ms conform IEC 60068-2-7. Rezistența sa dielectrică este de 2,2 kV la 50 Hz conform IEC 60947-1.
Schneider Electric TeSys LR.D - LRD3353 - Clasa de declanșare termică 10, 23–32 A, pentru D40–D95, conexiune cu șurub Date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys LRD, TeSys Deca
Tipul produsului: Releu diferențial de suprasarcină termică
Denumirea scurtă a dispozitivului: LRD
Aplicația releului: Protecția motorului
Compatibilitatea produsului: LC1D80, LC1D95
Tip rețea: CA, CC
Clasă de suprasarcină termică: Clasa 10A conform IEC 60947-4-1
Interval de reglare a protecției termice: 23...32 A Tensiune nominală de izolare [Ui]: Circuit de curent înalt: 1000 V conform IEC 60947-4-1, Circuit de curent înalt: 600 V conform CSA, Circuit de curent înalt: 600 V conform UL
Caracteristici suplimentare
Frecvența rețelei: 0...400 Hz
Metoda de montare: Pe placă, cu accesorii speciale; Pe șină, cu accesorii speciale; Sub contactor
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Compoziția contactului auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber [Ith]: 5 A în circuitul de semnalizare
Curent admisibil: 0,72 A la 500 V CA-15 în circuitul de semnalizare, 0,06 A la 440 V CC-13 în circuitul de semnalizare
Tensiune nominală de funcționare [Ue]: 1000 V c.a. 0...400 Hz în circuitul de alimentare conform IEC 60947-4-1
Valoarea nominală a siguranței asociate: 4 A gG în circuitul de semnalizare, 4 A BS în circuitul de semnalizare
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Sensibilitate la pierderea de fază: 130% din curentul de declanșare Ir pe două faze, a treia la 0
Tip de comandă: Buton roșu: oprire, Buton albastru: resetare
Compensare temperatură: -20...60 °C
Conexiuni
Conectori: Circuit de curent mare: borne cu șurub 1 cablu(e) 4...35 mm² cablu flexibil fără papuc de cablu sau cu papuc de cablu, sau cablu solid fără papuc de cablu, Circuit de control: borne cu șurub 2 cablu(uri) 1...2,5 mm² flexibil sau solid
Cuplu de strângere: Circuit de control: 1,7 N.m - pe borne cu șurub, Circuit de curent mare: 9 N.m - pe borne cu șurub
Dimensiuni
Înălțime: 81 mm
Lățime: 70 mm
Adâncime: 115 mm
Greutate netă: 0,51 kg
Caracteristici de mediu
Rezistență climatică: Conform cu IACS E10
Grad de protecție IP: IP20 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -20...60 °C fără degradarea performanței conform IEC 60947-4-1
Temperatura ambiantă în timpul depozitării: -60...70 °C
Rezistență la flacără: V1 conform UL 94
Robustețe mecanică: Vibrații: 6 Gn conform IEC 60068-2-6, Impacturi: 15 Gn timp de 11 ms conform IEC 60068-2-7
Rigiditate dielectrică: 2,2 kV la 50 Hz conform IEC 60947-1
Standarde și certificări
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 Nr. 60947-4-1, CSA C22.2 Nr. 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
Certificări de produs: IEC, UL, CSA, CCC, EAC, ATEX INERIS, UKCA
