Releul termic diferențial de suprasarcină Schneider Electric TeSys Deca seria LRD3355 este o alegere excelentă pentru protecția motoarelor. Acest releu de protecție a motorului funcționează în intervalul de curent 30-40 A și oferă protecție termică de clasa 10 A în conformitate cu IEC 60947-4-1. Produsul se integrează perfect în familia de produse TeSys și este deosebit de potrivit pentru utilizarea cu contactoare LC1D80 și LC1D95. Releul de suprasarcină LRD3355 poate fi utilizat atât în rețelele de curent continuu (CC), cât și în cele de curent alternativ (CA) în intervalul de frecvență 0-400 Hz. Dispozitivul are o tensiune nominală de izolare de 1000 V pe partea circuitului, în conformitate cu IEC 60947-4-1, și de 600 V, în conformitate cu standardele CSA și UL. Tensiunea de funcționare este de 1000 V AC în intervalul 0-400 Hz, oferind o gamă largă de aplicații. Releul oferă funcții de protecție remarcabile pentru motoare. Pragul de declanșare este de 1,14 ± 0,06 Ir în conformitate cu IEC 60947-4-1 și dispune de detectarea pierderii de fază, care oferă un curent de declanșare de 130% pe două faze, în timp ce a treia fază este la 0. Acest lucru este deosebit de important pentru protecția motoarelor trifazate, unde pierderea de fază poate provoca daune grave. Dispozitivul are compensare de temperatură între -20 °C și +60 °C, asigurând o funcționare fiabilă în diverse condiții de mediu. TeSys LRD3355 are o interfață ușor de utilizat, cu un buton roșu pentru oprire și un buton albastru pentru resetare. Circuitul de semnalizare este echipat cu 1 contact auxiliar NO + 1 contact auxiliar NC cu o capacitate termică convențională în aer liber de 5 A. Curentul admisibil al circuitului de semnalizare este de 0,72 A la 500 V AC-15 sau 0,06 A la 440 V DC-13, cu o siguranță nominală de 4 A gG sau BS. Opțiunile de instalare sunt flexibile: releul poate fi montat pe un panou sau pe o șină cu accesorii speciale sau direct sub contactor. Conectarea se realizează cu borne cu șurub atât pentru circuitul de alimentare, cât și pentru circuitul de control. Pentru circuitul de alimentare se pot utiliza cabluri flexibile sau rigide de 4-35 mm², iar pentru circuitul de control se pot utiliza cabluri flexibile sau rigide de 1-2,5 mm². Cuplul de strângere este de 9 N.m pentru circuitul de alimentare și de 1,7 N.m pentru circuitul de control. Dimensiunile fizice ale dispozitivului sunt: 81 mm înălțime, 70 mm lățime și 115 mm adâncime, cu o greutate netă de 0,51 kg. Cu un grad de protecție IP20, dispozitivul este rezistent la solicitări mecanice, vibrații de 6 Gn și impact de 15 Gn, 11 ms, în conformitate cu standardele IEC. Rigiditatea dielectrică este de 2,2 kV la 50 Hz, în conformitate cu IEC 60947-1. Clasa de rezistență la flacără V1 conform UL 94 garantează conformitatea cu cerințele de siguranță.

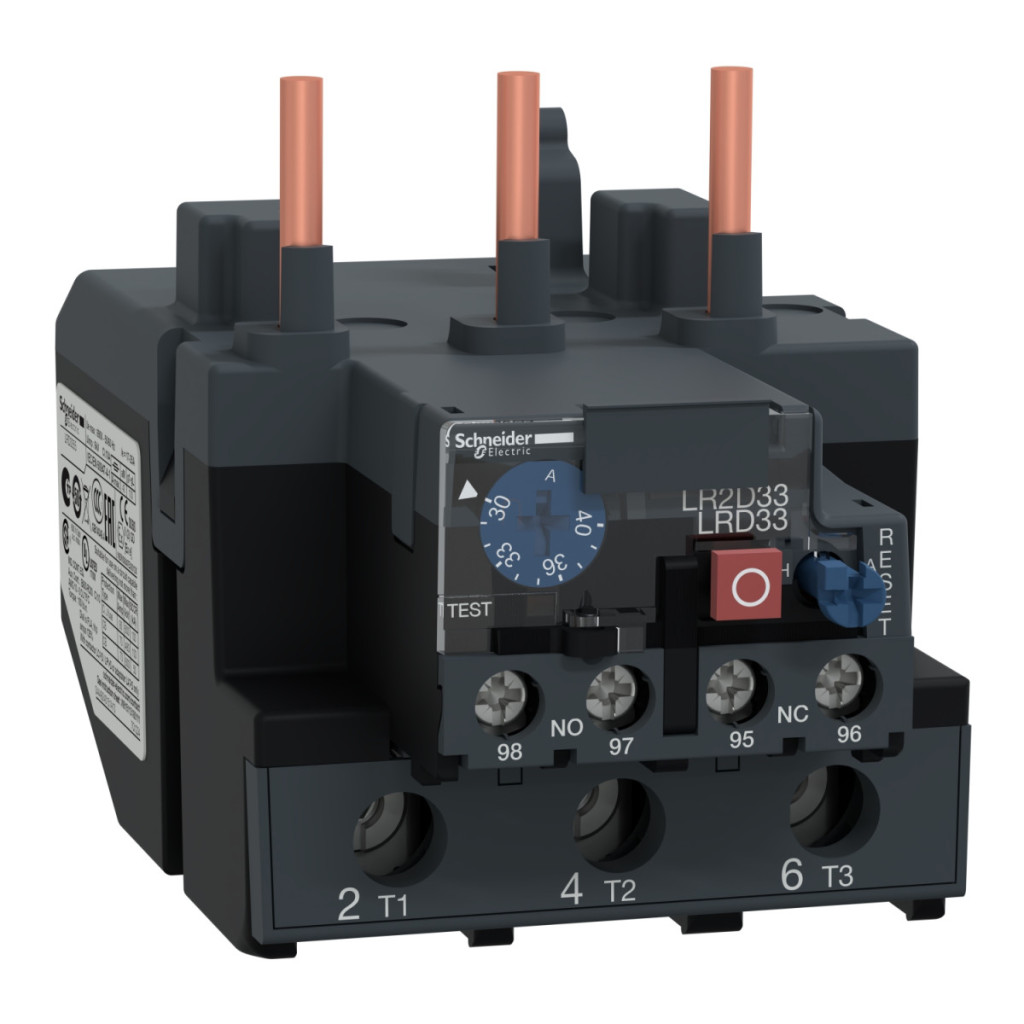

Schneider Electric TeSys LR.D - LRD3355 - Clasa de declanșare termică 10, 30–40 A, D40–D95, conexiune cu șurub Date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys LRD, TeSys Deca
Tipul produsului: Releu diferențial de suprasarcină termică
Denumirea scurtă a dispozitivului: LRD
Aplicația releului: Protecția motorului
Compatibilitatea produsului: LC1D80, LC1D95
Tip rețea: CC, CA
Clasă de suprasarcină termică: Clasa 10A conform IEC 60947-4-1
Interval de reglare a protecției termice: 30...40 A Tensiune nominală de izolație [Ui]: Circuit de alimentare: 1000 V conform IEC 60947-4-1, 600 V conform CSA, 600 V conform UL
Date suplimentare
Frecvența rețelei: 0...400 Hz
Suport de montare: Panou, cu accesorii speciale; Șină, cu accesorii speciale; Sub contactor
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Compoziția contactului auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber [Ith]: 5 A pentru circuitul de semnalizare
Curent admisibil: 0,72 A pentru circuitul de semnalizare la 500 V CA-15, 0,06 A pentru circuitul de semnalizare la 440 V CC-13
Tensiune nominală de funcționare [Ue]: 1000 V c.a. 0...400 Hz pentru circuitele de alimentare conform IEC 60947-4-1
Valoarea nominală a siguranței corespunzătoare: 4 A pentru circuitele de semnalizare gG, 4 A pentru circuitele de semnalizare BS
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Sensibilitate la pierderea de fază: Curent de declanșare 130 % Ir pe două faze, ultima la 0
Tip de comandă: Buton roșu: oprire, Buton albastru: resetare
Compensare temperatură: -20...60 °C
Conexiuni - conectori
Circuit alimentare: conectori cu borne cu șurub 1 cablu(e) 4...35 mm² fără capete de cablu flexibile, conectori cu borne cu șurub 1 cablu (cabluri) 4...35 mm² cu capete de cablu flexibile, conectori cu borne cu șurub 1 cablu (cabluri) 4...35 mm² fără capete de cablu solide
Circuit de control: conectori cu borne cu șurub 2 cablu(e) 1...2,5 mm² fără capete de cablu flexibile, conectori cu borne cu șurub 2 cablu(e) 1...2,5 mm² cu capete de cablu flexibile, borne cu șurub 2 cablu(e) 1...2,5 mm² fără capete de cablu solid
Cuplu de strângere: Circuit de control: 1,7 N.m - pe borne cu șurub, Circuit de alimentare: 9 N.m - pe conectori cu borne cu șurub
Dimensiuni
Înălțime: 81 mm
Lățime: 70 mm
Adâncime: 115 mm
Greutate netă: 0,51 kg
Mediu
Rezistență la condiții climatice: conform IACS E10
Grad de protecție IP: IP20 conform IEC 60529
Temperatura aerului ambiant pentru funcționare:-20...60 °C fără reducerea puterii conform IEC 60947-4-1
Temperatura aerului ambiant pentru depozitare: -60...70 °C
Rezistență la flacără: V1 conform UL 94
Robustețe mecanică: Vibrații: 6 Gn conform IEC 60068-2-6, Impacturi: 15 Gn timp de 11 ms conform IEC 60068-2-7
Rezistență dielectrică: 2,2 kV la 50 Hz conform IEC 60947-1
Standarde
EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 Nr. 60947-4-1, CSA C22.2 Nr. 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495 Certificări de produs IEC, UL, CSA, CCC, EAC, ATEX INERIS, UKCA
