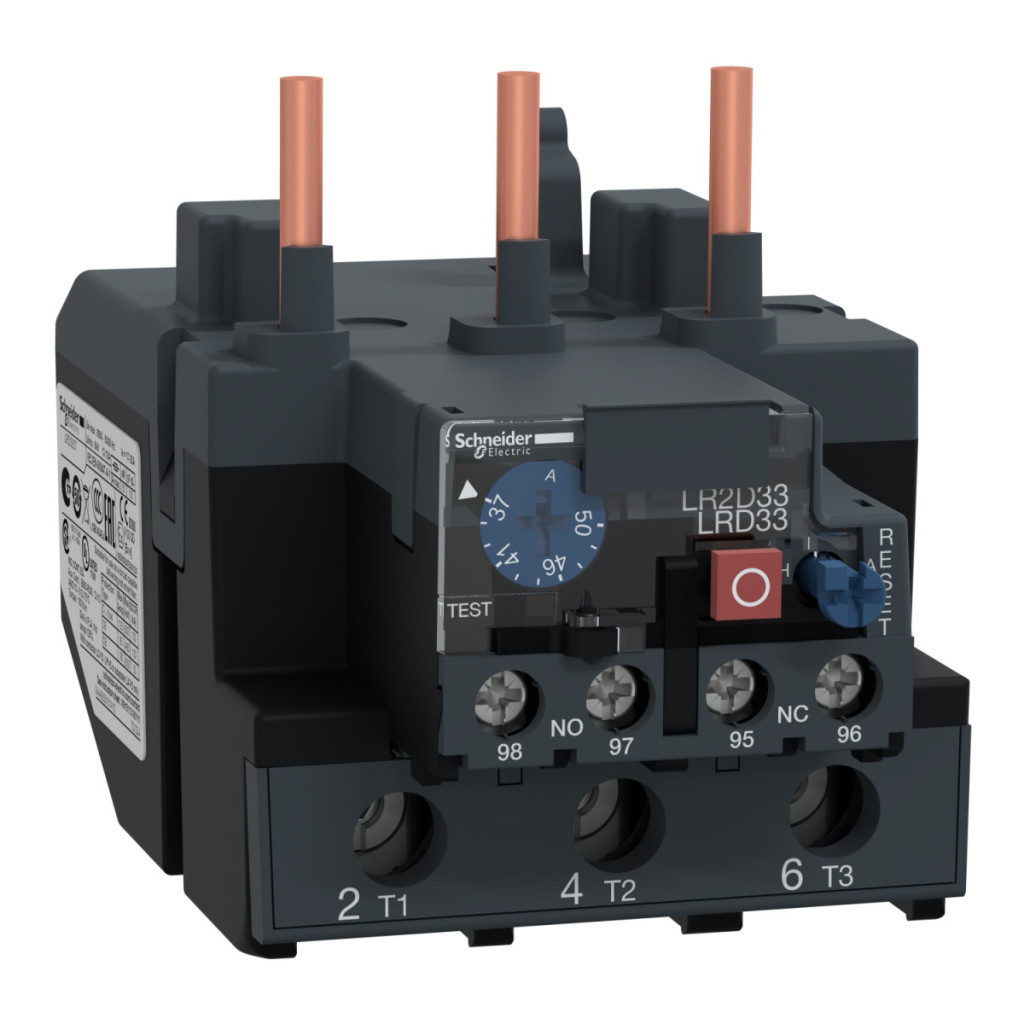

Releul de protecție termică diferențială Schneider Electric TeSys LRD3357 face parte din seria TeSys Deca, care a fost special concepută pentru aplicații de protecție a motoarelor. Acest releu de protecție la suprasarcină de clasa 10A poate fi setat la curenți între 37 și 50 A, fiind alegerea ideală pentru protejarea motoarelor industriale de putere medie. Releul de protecție la suprasarcină TeSys LRD3357 este compatibil cu contactoarele LC1D95 și LC1D80 și poate fi montat direct sub contactor, dar poate fi montat și pe o șină sau placă cu accesorii speciale. Designul universal al dispozitivului permite utilizarea acestuia atât în rețelele de curent alternativ, cât și în cele de curent continuu, cu o gamă de frecvență de 0-400 Hz, ceea ce îl face potrivit pentru acționări cu frecvență variabilă. Pragul de declanșare a protecției la suprasarcină este de 1,14 ±0,06 Ir conform IEC 60947-4-1, ceea ce asigură o protecție precisă. Funcția de detectare a pierderii de fază este deosebit de utilă, deoarece curentul său de declanșare este de 130% din Ir pe cele două faze, în timp ce a treia fază este la 0. Dispozitivul poate fi controlat folosind butoane roșii (oprire) și albastre (resetare) și are compensare de temperatură între -20 și +60 °C, ceea ce îi permite să funcționeze în mod fiabil într-o gamă largă de temperaturi ambientale. Releul de protecție la suprasarcină TeSys LRD3357 are un ansamblu de contacte auxiliare (1NO+1NC) pentru circuite de semnalizare cu un curent termic convențional în aer liber de 5 A. Tensiunea de funcționare pe circuitul de alimentare este de 1000 V c.a. 0...400 Hz, conform IEC 60947-4-1. Curentul admisibil pentru circuitele de semnalizare este de 0,72 A la 500 V CA-15 sau 0,06 A la 440 V CC-13. Carcasa dispozitivului are protecție IP20 și măsoară 81 mm înălțime, 70 mm lățime și 115 mm adâncime. Conectorii sunt terminale cu șurub; firele flexibile sau solide de 4-35 mm² pot fi conectate la conectorii circuitului de alimentare, în timp ce firele de 1-2,5 mm² pot fi utilizate pentru conectorii circuitului de control. Cuplul de strângere necesar este de 9 Nm pentru circuitul de alimentare și de 1,7 Nm pentru circuitul de control. Dispozitivul de protecție la suprasarcină TeSys LRD3357 este conform cu mai multe standarde internaționale, inclusiv IEC, UL, CSA, CCC, EAC, ATEX INERIS și UKCA. Are o robustețe mecanică remarcabilă: rezistență la vibrații de 6 Gn și rezistență la șocuri de 15 Gn, precum și o rigiditate dielectrică de 2,2 kV la 50 Hz. Produsul are un grad de rezistență la flacără V1 conform UL 94, ceea ce îl face o alegere potrivită pentru mediile industriale în ceea ce privește siguranța la incendiu.
Schneider Electric TeSys LR.D - LRD3357 - Clasa de declanșare termică 10, 37–50 A, pentru D40–D95, conexiune cu șurub Date tehnice
Date de bază
Familia de produse: TeSys
Denumirea produsului: TeSys LRD, TeSys Deca
Tip dispozitiv: Releu diferențial de protecție împotriva suprasarcinii termice
Denumire scurtă: LRD
Aplicație releu: Protecție motor
Compatibilitate produs: LC1D95, LC1D80
Tip rețea: CC, CA
Caracteristici electrice
Clasă de suprasarcină termică: Clasa 10A conform IEC 60947-4-1
Interval de reglare a protecției termice: 37…50 A
Tensiune nominală de izolație: Circuit de alimentare: 1000 V conform IEC 60947-4-1, Circuit de alimentare: 600 V conform CSA, Circuit de alimentare: 600 V conform UL
Frecvența rețelei: 0...400 Hz
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Compoziția contactului auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber: 5 A pentru circuitul de semnalizare
Curent admisibil: 0,72 A pentru circuitul de semnalizare 500 V AC-15, 0,06 A pentru circuitul de semnalizare 440 V DC-13
Tensiune nominală de funcționare: 1000 V AC 0...400 Hz circuit de alimentare conform IEC 60947-4-1
Valoarea nominală a siguranței asociate: 4 A pentru circuitul de semnalizare gG, 4 A pentru circuitul de semnalizare BS
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Sensibilitate la pierderea de fază: Curent de declanșare 130% din Ir pe două faze, a treia fază la valoarea 0
Caracteristici tehnice
Tip de control: Buton roșu: oprire, Buton albastru: resetare
Compensare temperatură: -20…60 °C
Conectori - terminale: Circuit de alimentare: terminale cu șurub 1 fir 4…35 mm² fără capăt de cablu flexibil/cu capăt de cablu sau solid, Circuit de control: terminale cu șurub 2 fire 1…2,5 mm² fără papuci de cablu flexibili/cu papuci de cablu sau solizi
Cuplu de strângere: Circuit de control: 1,7 Nm pe terminale cu șurub, Circuit de alimentare: 9 N·m pe borne cu șurub
Caracteristici mecanice
Înălțime: 81 mm
Lățime: 70 mm
Adâncime: 115 mm
Condiții de mediu
Rezistență climatică: Conform cu IACS E10
Grad de protecție IP: IP20 conform IEC 60529
Temperatură ambiantă de funcționare: -20 până la 60 °C fără degradarea performanței conform IEC 60947-4-1
Temperatura ambiantă de depozitare: -60…70 °C
Rezistență la flacără: V1 conform UL 94
Robustețe mecanică: Vibrații: 6 Gn conform IEC 60068-2-6, Impacturi: 15 Gn timp de 11 ms conform IEC 60068-2-7
Rigiditate dielectrică: 2,2 kV la 50 Hz conform IEC 60947-1
Standarde și certificări
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 Nr. 60947-4-1, CSA C22.2 Nr. 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
Certificări de produs: IEC, UL, CSA, CCC, EAC, ATEX INERIS, UKCA
