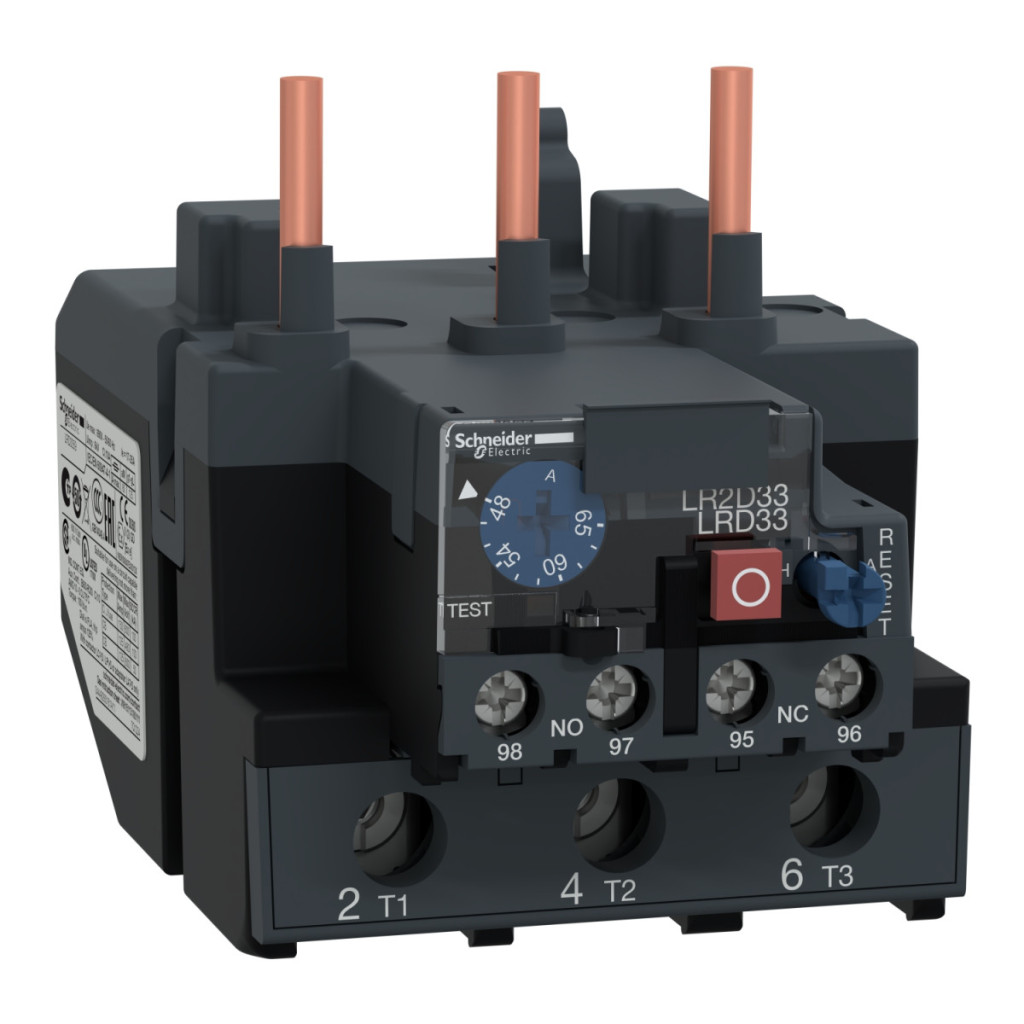

Schneider Electric TeSys LR.D - LRD3359 - Clasa de declanșare termică 10, 48..65A, pentru D40…D95, conexiune cu șurub date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys LRD, TeSys Deca
Tipul produsului sau al componentei: Releu de declanșare termică diferențială
Denumirea scurtă a dispozitivului: LRD
Aplicația releului: Protecția motorului
Compatibilitatea produsului: LC1D80, LC1D95
Tip rețea: CA, CC
Clasă de declanșare termică: Clasa 10A conform IEC 60947-4-1
Interval de reglare a declanșării termice: 48...65 A Tensiune nominală de izolare [Ui]: Circuit de alimentare: 1000 V conform IEC 60947-4-1, Circuit de alimentare: 600 V conform CSA, Circuit de alimentare: 600 V conform UL
Informații suplimentare
Frecvența rețelei: 0...400 Hz
Opțiuni de montare: Pe o placă, cu accesorii speciale; Pe o șină, cu accesorii speciale; Sub contactor
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Configurație contact auxiliar: 1 NO + 1 NC
Fluxul termic convențional în aer liber [Ith]: 5 A pentru circuitul de semnalizare
Curent admisibil: 0,72 A pentru circuitul de semnalizare 500 V CA-15, 0,06 A pentru circuitul de semnalizare 440 V CC-13
Tensiune nominală de funcționare [Ue]: 1000 V c.a. 0...400 Hz circuit de alimentare conform IEC 60947-4-1
Putere nominală a siguranței: 4 A pentru circuitul de semnalizare gG, 4 A pentru circuitul de semnalizare BS
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Sensibilitate la pierderea de fază: Curent de declanșare 130% din curentul nominal pe două faze, a treia fază 0
Tip de comandă: Buton roșu: oprire, Buton albastru: resetare
Compensare temperatură: -20…60 °C Conexiuni și dimensiuni Conectori - terminale: Circuit de alimentare: terminale cu șurub pentru 1 cablu flexibil de 4...35 mm², fără manșoane; Circuit de alimentare: terminale cu șurub pentru 1 cablu flexibil de 4...35 mm², cu manșoane; Circuit de alimentare: borne cu șurub pentru 1 cablu flexibil de 4...35 mm², cu manșoane; Circuit de alimentare: borne cu șurub pentru 1 cablu solid de 4...35 mm², fără manșoane; Circuit de control: borne cu șurub pentru 2 cabluri flexibile de 1...2,5 mm², fără manșoane; Circuit de control: borne cu șurub pentru 2 cabluri flexibile de 1...2,5 mm², cu manșoane; Circuit de control: borne cu șurub pentru 2 cabluri 1...2,5 mm² rigide, fără manșoane
Cuplu de strângere: Circuit de control: 1,7 Nm - pe borne cu șurub, Circuit de alimentare: 9 N·m - pe borne cu șurub Înălțime: 81 mm Lățime: 70 mm Adâncime: 115 mm Condiții de mediu Rezistență climatică: Conform IACS E10
Grad de protecție IP: IP20 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -20...60 °C fără reducerea puterii conform IEC 60947-4-1
Temperatura ambiantă în timpul depozitării: -60...70 °C Rezistență la flacără: V1 conform UL 94 Robustețe mecanică: Vibrații: 6 Gn conform IEC 60068-2-6, Impacturi: 15 Gn timp de 11 ms conform IEC 60068-2-7
Rezistență dielectrică: 2,2 kV la 50 Hz conform IEC 60947-1
Standarde și certificări
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 Nr. 60947-4-1, CSA C22.2 Nr. 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
Certificări de produs: IEC, UL, CSA, CCC, EAC, ATEX INERIS, UKCA
