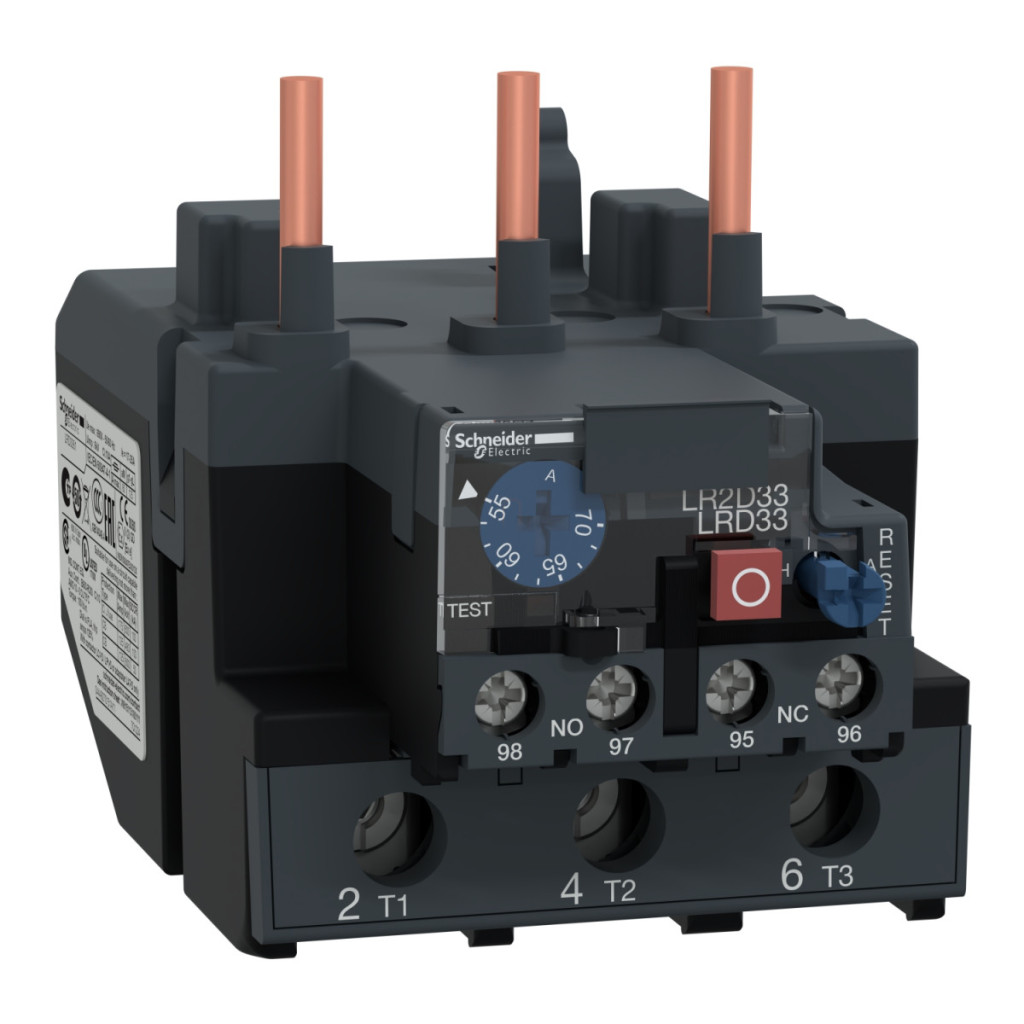

Releul termic diferențial Schneider Electric TeSys LRD3361 este un dispozitiv de protecție a motorului de înaltă calitate din familia de produse TeSys Deca. Acest declanșator termic de clasă 10A oferă protecție fiabilă pentru motoare în intervalul de curent 55-70 A și este alegerea perfectă pentru sistemele de automatizare industrială și comenzile motoarelor. Releul este compatibil cu contactoarele LC1D95 și LC1D80, asigurând o integrare perfectă în sistem. Principalul avantaj al TeSys LRD3361 este aplicabilitatea sa flexibilă, deoarece poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu, în intervalul de frecvență 0-400 Hz. Dispozitivul are o tensiune de izolare de 1000 V în conformitate cu standardul IEC 60947-4-1, în timp ce are o valoare de 600 V în conformitate cu reglementările UL și CSA. Pragul de declanșare de 1,14 ±0,06 Ir garantează o funcționare precisă în conformitate cu standardul IEC 60947-4-1. Releul este echipat cu 1 contact auxiliar NO + 1 contact auxiliar NC, iar curentul termic convențional în aer liber al circuitului de semnalizare este de 5 A. Curentul admisibil este de 0,72 A la 500 V în modul AC-15 și de 0,06 A la 440 V în modul DC-13 pentru circuitul de semnalizare. În plus, TeSys LRD3361 are sensibilitate la defect de fază, care asigură un curent de declanșare de 130% pe două faze, în timp ce a treia este la 0. Acest lucru contribuie semnificativ la protecția motorului în condiții de sarcini asimetrice. Comenzile includ un buton roșu pentru oprire și un buton albastru pentru resetare, ceea ce permite o utilizare intuitivă. Produsul are compensare de temperatură între -20 și 60 °C, ceea ce asigură o funcționare fiabilă în condiții de mediu variabile. În ceea ce privește conexiunile, releul este echipat cu terminale cu șurub, care oferă opțiuni flexibile de cablare. Circuitul de alimentare poate fi utilizat cu cabluri flexibile sau solide de 4-35 mm², în timp ce circuitul de control acceptă cabluri de 1-2,5 mm². Cuplul de strângere este de 1,7 Nm pentru circuitul de control și de 9 Nm pentru circuitul de alimentare. În ceea ce privește caracteristicile fizice, TeSys LRD3361 măsoară 81 mm înălțime, 70 mm lățime și 115 mm adâncime, cu o greutate netă de 0,51 kg. Din punct de vedere al mediului, releul are protecție IP20 conform IEC 60529 și funcționează fără degradarea performanței într-un interval de temperatură de funcționare de la -20 la 60 °C. Intervalul de temperatură de depozitare este de la -60 la 70 °C. Dispozitivul este conform cu cerințele de rezistență la flacără V1 conform UL 94 și are o rezistență mecanică remarcabilă: rezistență la vibrații de 6 Gn și rezistență la impact de 15 Gn pentru 11 ms.
Schneider Electric TeSys LR.D - LRD3361 - Date tehnice privind declanșarea termică
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys LRD, TeSys Deca
Tipul produsului: Releu cu declanșare termică diferențială
Denumirea scurtă a dispozitivului: LRD
Aplicația releului: Protecția motorului
Compatibilitatea produsului: LC1D95, LC1D80
Tip rețea: CC, AC
Clasa de declanșare termică: Clasa 10A conform IEC 60947-4-1
Interval de reglare a protecției termice: 55…70 A
Tensiune nominală de izolație [Ui]: Circuit de alimentare: 1000 V conform IEC 60947-4-1, Circuit de alimentare: 600 V conform CSA, Circuit de alimentare: 600 V conform UL
Informații suplimentare
Frecvența rețelei: 0...400 Hz
Suport de montare: Pe un panou, cu accesorii speciale; Pe o șină, cu accesorii speciale; Sub contactor
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Compoziția contactului auxiliar: 1 NO + 1 NC
Fluxul de căldură convențional în aer liber [Ith]: 5 A pentru circuitul de semnalizare
Curent admisibil: 0,72 A pentru circuitul de semnalizare la 500 V CA-15, 0,06 A pentru circuitul de semnalizare la 440 V CC-13
Tensiune nominală de funcționare [Ue]: 1000 V c.a. 0...400 Hz pentru circuitele de alimentare conform IEC 60947-4-1
Valoarea nominală a siguranței asociate: 4 A pentru circuitele de semnalizare gG, 4 A pentru circuitele de semnalizare BS
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Sensibilitate la defect de fază: curent de declanșare de 130% pe două faze, a treia la 0
Tip de comandă: buton roșu: oprire, Buton albastru: resetare -20…60 °C Conexiuni - borne Conexiuni circuit de alimentare: borne cu șurub 1 cablu(e) 4…35 mm² fără capăt de cablu flexibil, borne cu șurub 1 cablu(e) 4…35 mm² fără capăt de cablu solid4…35 mm² cu capete de cablu flexibile, borne cu șurub 1 cablu(e) 4…35 mm² fără capete de cablu solide
Conexiuni circuit de control: borne cu șurub 2 cablu1…2,5 mm² fără capăt flexibil al cablului, terminale cu șurub 2 cabluri 1…2,5 mm² cu capăt flexibil al cablului, terminale cu șurub 2 cabluri 1…2,5 mm² fără capăt solid al cablului
Cuplu de strângere: Circuit de control: 1,7 N.m - cu borne cu șurub, Circuit de alimentare: 9 N.m - cu borne cu șurub
Caracteristici fizice
Înălțime: 81 mm
Lățime: 70 mm
Adâncime: 115 mm
Greutate netă: 0,51 kg
Condiții de mediu
Rezistență climatică: Conform cu IACS E10
Clasa de protecție IP: IP20 conform IEC 60529
Temperatura aerului ambiant pentru funcționare: -20 până la 60 °C fără reducerea puterii conform IEC 60947-4-1
Temperatura aerului ambiant pentru depozitare: -60…70 °C
Rezistență la flacără: V1 conform UL 94
Robustețe mecanică: Vibrații: 6 Gn conform IEC 60068-2-6, Impacturi: 15 Gn timp de 11 ms conform IEC 60068-2-7
Rezistența izolației: 2,2 kV la 50 Hz conform IEC 60947-1
Standarde și certificări
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 Nr. 60947-4-1, CSA C22.2 Nr. 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
Certificări de produs: IEC, UL, CSA, CCC, EAC, ATEX INERIS, UKCA
