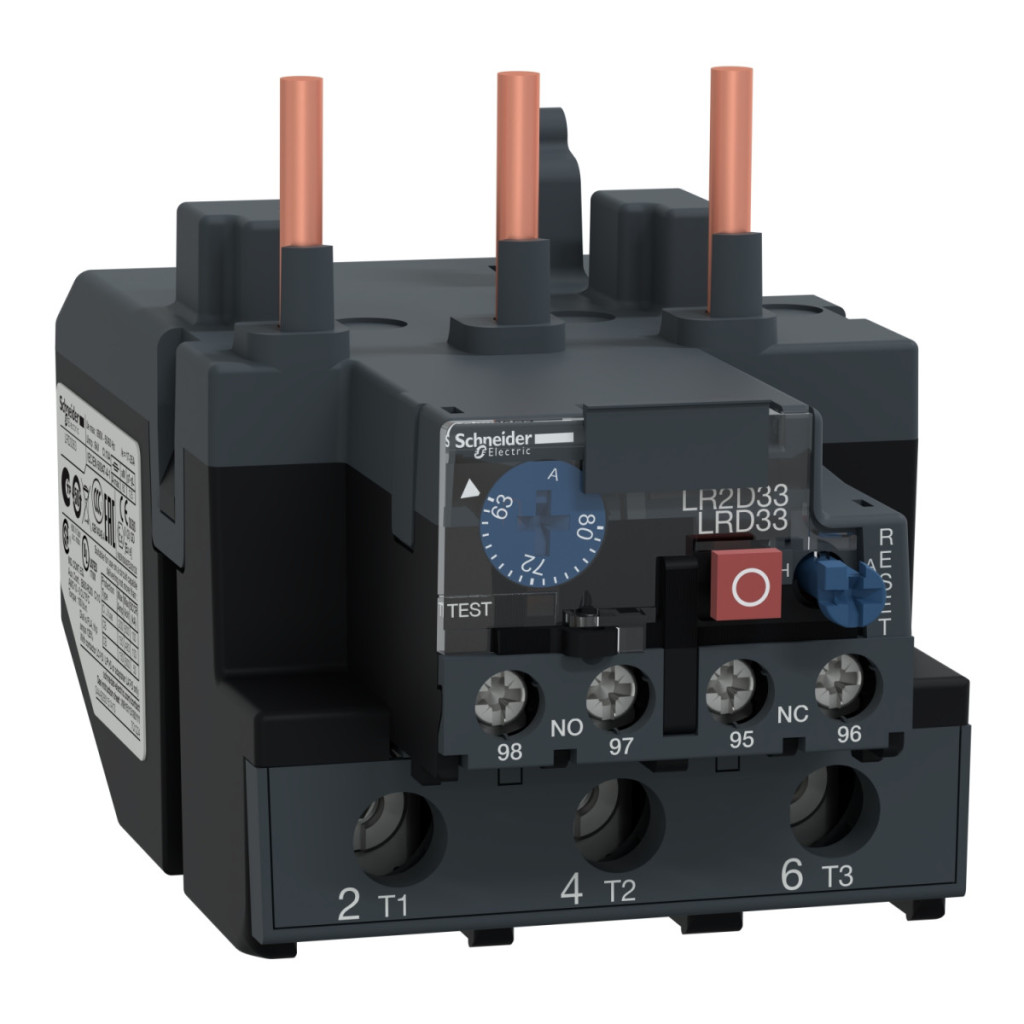

Schneider Electric TeSys LRD3363 este un releu diferențial termic de suprasarcină care face parte din seria TeSys Deca. Acest dispozitiv profesional a fost dezvoltat special pentru protecția motoarelor și oferă o fiabilitate excelentă în medii industriale. Modelul LRD3363 este reglabil în intervalul 63-80 A, ceea ce îl face flexibil pentru utilizarea cu motoare de diferite puteri nominale. Dispozitivul de declanșare termică LRD3363 este compatibil cu contactoarele LC1D80 și LC1D95, cu care formează o soluție completă de protecție a motorului. Dispozitivul oferă protecție termică de clasa 10A, care respectă standardul internațional IEC 60947-4-1. Această clasificare garantează că releul răspunde adecvat la situații de suprasarcină, asigurând o durată lungă de viață și o funcționare fiabilă a motorului protejat. O caracteristică specială a declanșatorului termic TeSys LRD3363 este sensibilitatea sa la pierderea de fază: curentul de declanșare este de 130% din Ir pe două faze, în timp ce a treia fază este la 0. Această caracteristică este extrem de utilă, deoarece pierderea de fază poate provoca daune grave motoarelor trifazate dacă nu există o protecție adecvată. Dispozitivul este ușor de utilizat cu ajutorul butoanelor roșu (oprire) și albastru (resetare), care permit operatorului să controleze cu ușurință funcționarea releului. Compensarea temperaturii între -20 și 60 °C permite releului să funcționeze în mod fiabil în diferite condiții de temperatură ambiantă. TeSys LRD3363 are o serie de parametri tehnici remarcabili: tensiune nominală de izolare de 1000 V conform IEC 60947-4-1 și conformitate UL și CSA de 600 V. Contactele auxiliare sunt configurate ca 1 NO + 1 NC (un contact normal deschis și unul normal închis), iar curentul termic convențional în aer liber este de 5 A pentru circuitele de semnalizare. Curentul admisibil este de 0,72 A la 500 V AC-15 și 0,06 A la 440 V DC-13 pentru circuitele de semnalizare. Siguranța asociată are o valoare nominală de 4 A gG sau 4 A BS pentru circuitele de semnalizare. Unitatea are o tensiune nominală de impuls de 6 kV, în conformitate cu IEC 60947-1. Dispozitivul oferă opțiuni versatile de montare: poate fi montat pe o placă sau șină folosind accesorii speciale sau direct sub contactor. În ceea ce privește conectorii, acesta oferă borne cu șurub pentru circuitul de alimentare, care pot fi utilizate pentru cabluri flexibile (cu sau fără capete de cablu) și cabluri solide cu o secțiune transversală de 4 până la 35 mm². Cablurile cu o secțiune transversală de 1 până la 2,5 mm² pot fi conectate la terminalele circuitului de control. Pentru o fixare corespunzătoare, se recomandă un cuplu de strângere de 1,7 Nm pentru terminalele circuitului de control și de 9 Nm pentru terminalele circuitului de alimentare. Alte date tehnice notabile pentru TeSys LRD3363 includ înălțimea de 81 mm, lățimea de 70 mm și adâncimea de 115 mm, care rezultă într-un design compact. Dispozitivul are un grad de protecție IP20 conform IEC 60529 și este rezistent la vibrații (6 Gn conform IEC 60068-2-6) și șocuri (15 Gn pentru până la 11 ms conform IEC 60068-2-7). Dispozitivul este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 nr. 60947-4-1, CSA C22.2 nr. 60947-5-1, GB/T 14048.4, GB/T 14048.5 și EN 50495 și are certificări IEC, UL, CSA, CCC, EAC, ATEX INERIS și UKCA, printre altele.
Schneider Electric TeSys LR.D - LRD3363 - Clasa de declanșare termică 10, 63..80A, pentru D65 și D95 - date tehnice conexiune cu șurub
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys LRD, TeSys Deca
Tipul produsului sau al componentei: Releu diferențial de suprasarcină termică
Denumirea scurtă a dispozitivului: LRD
Aplicația releului: Protecția motorului
Compatibilitatea produsului: LC1D80, LC1D95
Tip rețea: CC, CA
Clasă de suprasarcină termică: Clasa 10A conform IEC 60947-4-1
Interval de reglare a protecției termice: 63...80 A Tensiune nominală de izolație: Circuit de alimentare: 1000 V conform IEC 60947-4-1, 600 V conform CSA, 600 V conform UL Date suplimentare Frecvența rețelei: 0...400 Hz Suport de montare: Placă (cu accesorii speciale), Șină (cu accesorii speciale) 0...400 Hz
Suport de montare: Placă (cu accesorii speciale), Șină (cu accesorii speciale), Sub contactor
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Configurație contact auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber: 5 A pentru circuite de semnalizare
Curent admisibil: 0,72 A pentru circuite de semnalizare la 500 V CA-15, 0,06 A pentru circuite de semnalizare la 440 V CC-13
Tensiune nominală de funcționare: 1000 V c.a. 0...400 Hz pentru circuite de putere conform IEC 60947-4-1
Valoarea nominală a siguranței asociate: 4 A gG pentru circuite de semnalizare, 4 A BS pentru circuite de semnalizare
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Sensibilitate la pierderea de fază: Curent de declanșare 130% din Ir pe două faze, a treia fază la 0
Tip de comandă: Buton roșu: oprire, Buton albastru: resetare
Compensare temperatură: -20...60 °C
Conexiuni - blocuri terminale
Circuit de transmisie a puterii: terminale cu șurub 1 cablu(e) 4...35 mm² fără capăt de cablu flexibil
Circuit de alimentare: borne cu șurub 1 cablu(e) 4...35 mm² cu capăt de cablu flexibil
Circuit de alimentare: borne cu șurub 1 cablu(e) 4...35 mm² fără capăt de cablu solid
Circuit de control: borne cu șurub 2 cablu(e) 1...2,5 mm² fără capăt de cablu flexibil
Circuit de control: borne cu șurub 2 cablu(e) 1...2,5 mm² cu capăt de cablu flexibil
Circuit de control: borne cu șurub 2 cablu(e) 1...2,5 mm² fără capăt de cablu solid
Cuplu de strângere
Circuit de control: 1,7 Nm - pe borne cu șurub
Circuit de transmisie a puterii: 9 N·m - pe borne cu șurub
Dimensiuni
Înălțime: 81 mm
Lățime: 70 mm
Adâncime: 115 mm
Mediu
Rezistență climatică: conformă cu cerințele IACS E10
Grad de protecție IP: IP20 conform IEC 60529
Temperatura aerului ambiant pentru funcționare: -20...60 °C fără reducerea puterii conform IEC 60947-4-1
Temperatura aerului ambiant pentru depozitare: -60...70 °C
Rezistență la flacără: V1 conform UL 94
Robustețe mecanică: Vibrații: 6 Gn conform IEC 60068-2-6, Șoc: 15 Gn timp de 11 ms conform IEC 60068-2-7
Rigiditate dielectrică: 2,2 kV la 50 Hz conform IEC 60947-1
Standarde și certificări
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 Nr. 60947-4-1, CSA C22.2 Nr. 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
Certificări de produs: IEC, UL, CSA, CCC, EAC, ATEX INERIS, UKCA
