Schneider Electric TeSys LRD3365 este un releu termic diferențial de înaltă calitate, aparținând familiei de produse TeSys Deca. Acest dispozitiv este utilizat în principal pentru protecția motoarelor în intervalul de curent 80-104A și este conform cu clasa de protecție 10A conform IEC 60947-4-1. Releul este pe deplin compatibil cu întrerupătoarele LC1D95 și LC1D80, completând oferta completă de automatizare industrială a Schneider Electric. Releul termic TeSys LRD3365 poate fi utilizat atât în rețelele de curent alternativ (CA), cât și în cele de curent continuu (CC), oferind o flexibilitate excepțională. Dispozitivul îndeplinește excelent funcțiile de bază ale protecției motorului, deoarece gama sa de frecvențe de funcționare este cuprinsă între 0 și 400 Hz, oferind o gamă largă de aplicații. Tensiunea nominală de izolare (Ui) este deosebit de ridicată: 1000 V în circuitele de curent înalt conform IEC 60947-4-1 și 600 V conform reglementărilor CSA și UL. Releul oferă o serie de opțiuni de instalare: poate fi montat direct sub contactoarele protejate sau, cu accesorii speciale, pe o placă sau șină. Pragul de declanșare este de 1,14 +/- 0,06 Ir în conformitate cu IEC 60947-4-1, ceea ce asigură o protecție precisă. Configurația contactului auxiliar al dispozitivului este de 1 contact NO (normal deschis) + 1 contact NC (normal închis). Curentul termic convențional în aer liber (Ith) al circuitului de semnalizare este de 5 A, în timp ce valoarea curentului admisibil este de 0,72 A la 500 V AC-15 și 0,06 A la 440 V DC-13 pentru circuitul de semnalizare. TeSys LRD3365 are o sensibilitate avansată la pierderea de fază, care asigură că curentul de declanșare este de 130% din Ir pe două faze, în timp ce ultima fază este la 0. Controlul este simplu și ușor de utilizat: butonul roșu este utilizat pentru oprirea dispozitivului, în timp ce butonul albastru este utilizat pentru resetarea acestuia. Dispozitivul funcționează în mod fiabil într-un interval de temperatură de la -20 la 60 °C și are compensare de temperatură încorporată. TeSys LRD3365 oferă opțiuni de conectare flexibile. Terminalul cu șurub al circuitului de mare putere acceptă 1 cablu cu o secțiune transversală de 4-35 mm² (fără capete de cablu flexibile sau cu capete de cablu, sau pentru cabluri solide). Blocul de borne cu șurub pentru circuitul de control acceptă 2 cabluri cu o secțiune transversală de 1-2,5 mm² (de asemenea, în versiune flexibilă sau solidă). Cuplul de strângere este de 1,7 N.m pentru circuitul de control și de 9 N.m pentru circuitul de curent mare. Releul are dimensiuni compacte: înălțime 81 mm, lățime 70 mm, adâncime 115 mm și o greutate netă de numai 0,51 kg.

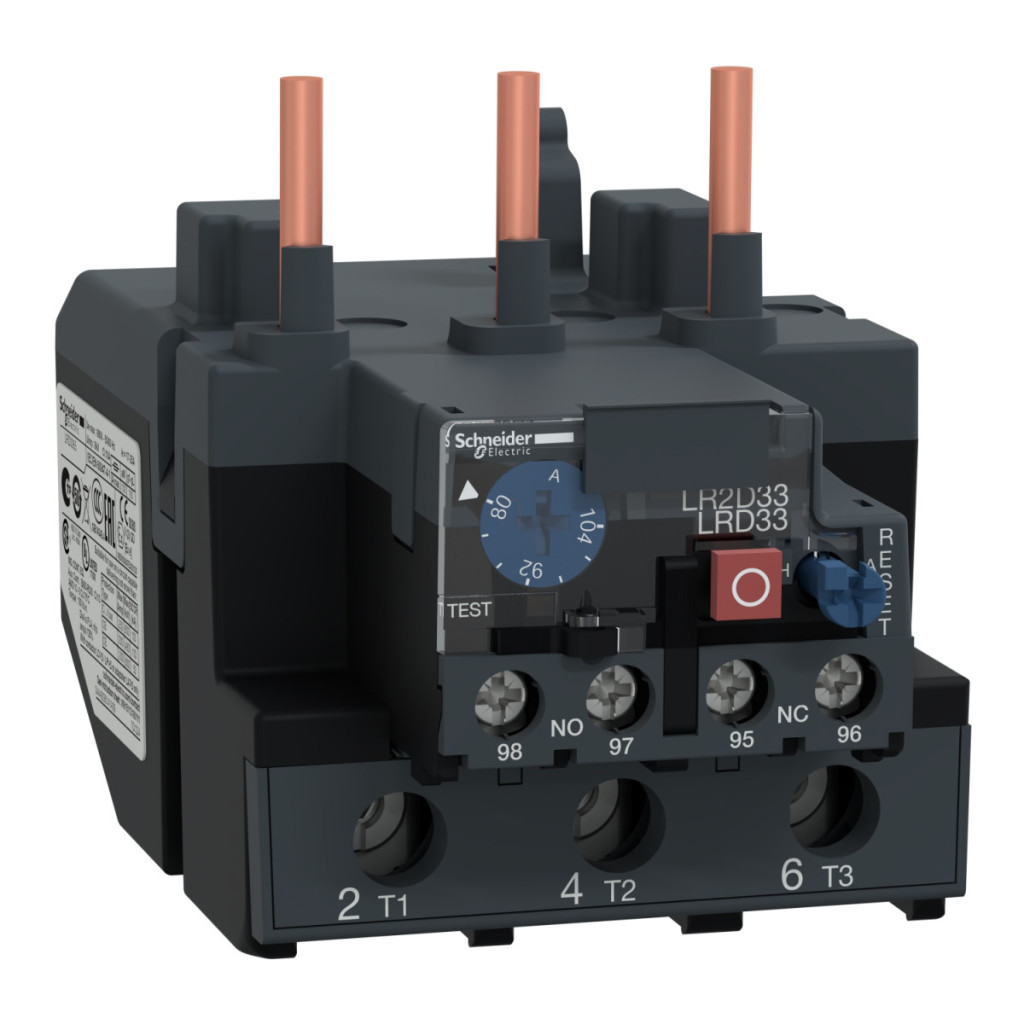

Schneider Electric TeSys LR.D - LRD3365 - Clasa de declanșare termică 10, 80..104A, pentru D80 și D95 - date tehnice conexiune cu șurub
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys LRD, TeSys Deca
Tipul produsului: Releu de declanșare termică diferențială
Denumirea scurtă a dispozitivului: LRD
Aplicația releului: Protecția motorului
Compatibilitatea produsului: LC1D95, LC1D80
Tip rețea: CA, CC
Clasă declanșare termică: Clasa 10A conform IEC 60947-4-1
Interval de reglare declanșare termică: 80...104 A Tensiune nominală de izolare [Ui]: Circuit de înaltă tensiune: 1000 V conform IEC 60947-4-1, 600 V conform CSA, 600 V conform UL
Informații suplimentare
Frecvența rețelei: 0...400 Hz
Metoda de montare: Pe placă cu accesorii speciale, pe șină cu accesorii speciale, sub contactor
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Compoziția contactului auxiliar: 1 NO + 1 NC
Fluxul de căldură convențional în aer liber [Ith]: 5 A pentru circuitul de semnalizare
Curent admisibil: 0,72 A pentru circuitul de semnalizare la 500 V AC-15, 0,06 A pentru circuitul de semnalizare la 440 V DC-13
Tensiune nominală de funcționare [Ue]: 1000 V c.a. 0...400 Hz pentru circuite de curent înalt conform IEC 60947-4-1
Valoarea nominală a siguranței asociate: 4 A gG pentru circuitul de semnalizare, 4 A BS pentru circuitul de semnalizare
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Sensibilitate la pierderea de fază: Curent de declanșare 130% din Ir pe două faze, ultimul 0 pe o fază
Mod de control: Buton roșu: oprire, Buton albastru: resetare
Compensare temperatură: -20...60 °C
Conexiuni
Conexiuni - terminale: Circuit de curent mare: terminal cu șurub 1 cablu 4...35 mm² fără capăt de cablu flexibil, cu capăt de cablu flexibil, pentru cablu solid. Circuit de control: terminal cu șurub 2 cabluri 1...2,5 mm² fără capăt flexibil al cablului, cu capăt flexibil al cablului, pentru cablu solid
Cuplu de strângere: Circuit de control: 1,7 N.m pentru borne cu șurub, Circuit de curent mare: 9 N.m pentru terminale cu șurub
Dimensiuni și greutate
Înălțime: 81 mm
Lățime: 70 mm
Adâncime: 115 mm
Greutate netă: 0,51 kg
Parametri de mediu
Protecție climatică: Conform IACS E10
Clasă de protecție IP: IP20 conform IEC 60529
Temperatură de funcționare ambiantă: -20...60 °C fără reducerea performanței conform IEC 60947-4-1
Temperatura ambiantă de depozitare: -60...70 °C Rezistență la flacără: V1 conform UL 94 Robustețe mecanică: Vibrații: 6 Gn conform IEC 60068-2-6, Șoc: 15 Gn timp de 11 ms conform IEC 60068-2-7
Rezistență dielectrică: 2,2 kV la 50 Hz conform IEC 60947-1
Standarde și certificări
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 Nr. 60947-4-1, CSA C22.2 Nr. 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
Certificări de produs: IEC, UL, CSA, CCC, EAC, ATEX INERIS, UKCA
