Releul termic diferențial Schneider Electric TeSys LR2 seria LR2K0303 este o alegere excelentă pentru soluții de protecție a motoarelor în sisteme electrice profesionale. Acest dispozitiv de protecție la suprasarcină de clasa 10A oferă protecție fiabilă pentru motoarele utilizate în diverse aplicații industriale în intervalul de curent 0,23-0,36 A. TeSys LR2K0303 este compatibil cu familia de produse TeSys LC7K, LC1K, LP1K și LP4K, cu ajutorul cărora puteți crea o unitate de pornire extrem de compactă. Releul poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu, oferind o soluție universală pentru diverse medii industriale. Dispozitivul are o tensiune de izolație de 690 V, care este conformă cu standardele BS 4941, IEC 60947, VDE 0110 Grupa C și CSA C22.2 Nr. 14. De asemenea, este compatibil cu sistemele care funcționează la o frecvență maximă a rețelei de 400 Hz, oferind o gamă largă de aplicații. TeSys LR2K0303 oferă o experiență excepțională utilizatorului datorită interfeței sale bine concepute: butonul roșu este pentru testarea declanșării, butonul albastru este pentru oprire și resetare manuală, iar comutatorul selector este pentru selectarea modului de resetare manuală sau automată. Indicatorul luminos galben arată clar starea declanșării. Dispozitivul este sensibil la pierderea de fază în conformitate cu IEC 60947-4-1, ceea ce sporește și mai mult fiabilitatea protecției motorului. Este flexibil în ceea ce privește opțiunile de conectare: are terminale cu șuruburi care permit conectarea a 1 sau 2 cabluri cu secțiuni transversale diferite (1,5-4 mm² pentru fire solide, 0,75-4 mm² pentru cabluri flexibile și 0,34-2,5 mm²/0,34-1,5 mm² pentru cabluri flexibile cu manșoane). Schneider Electric LR2K0303 are parametri tehnici remarcabili în ceea ce privește fiabilitatea și durabilitatea. Dispozitivul are protecție IP2X conform IEC 60529 și poate fi utilizat într-un interval larg de temperaturi: -20...+55 °C fără degradarea performanței și -30...+60 °C cu degradarea performanței. Dispozitivul poate fi utilizat la altitudini de până la 2000 m deasupra nivelului mării, fără pierderi de performanță. Este remarcabil în ceea ce privește robustețea mecanică: oferă o rezistență la șocuri de 10 Gn atât pentru contactele NO, cât și pentru cele NC, pentru o durată de 11 ms, și o rezistență la vibrații de 2 Gn în intervalul de frecvență 5-300 Hz. LR2K0303 are dimensiuni compacte (58 mm înălțime, 45 mm lățime, 65 mm adâncime), ceea ce facilitează soluții de instalare care economisesc spațiu. Releul poate fi instalat în diferite moduri: direct sub contactor, pe o placă sau pe o șină cu accesorii speciale.

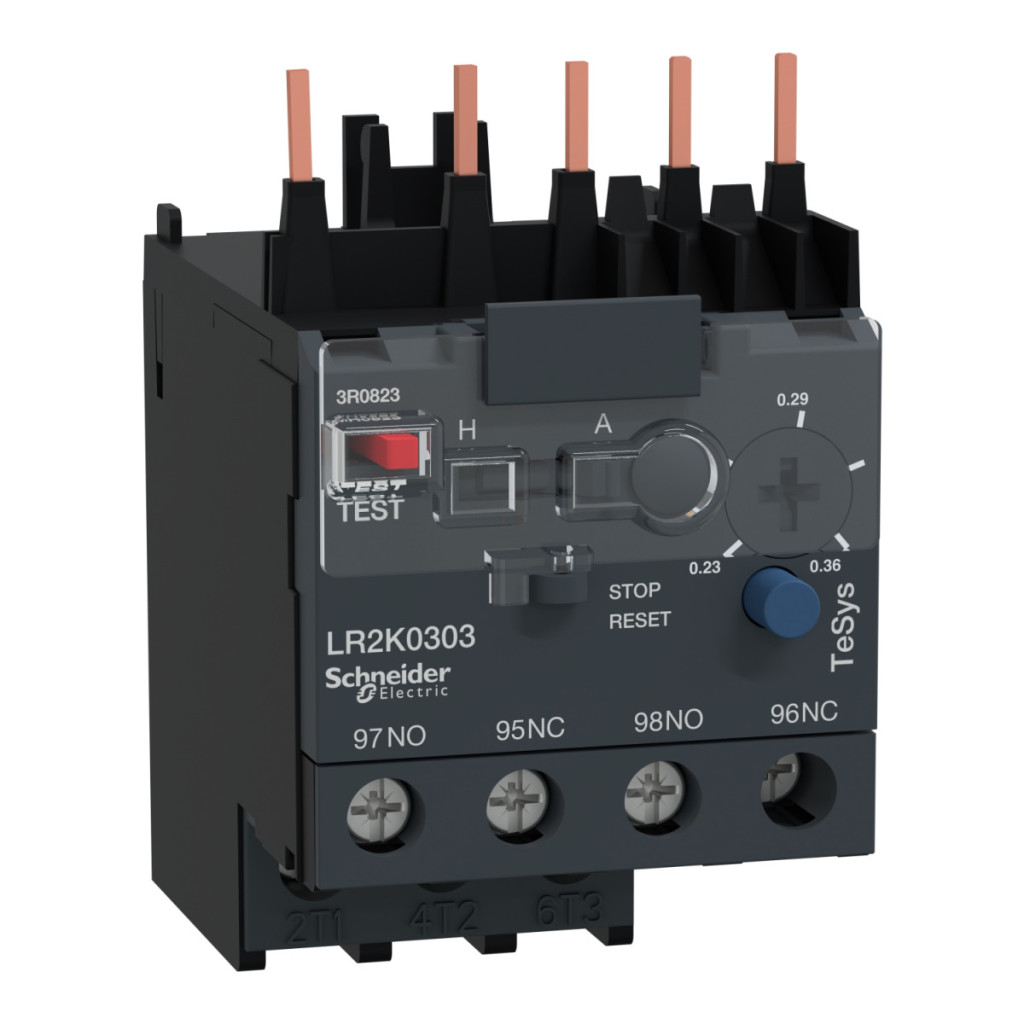

Schneider Electric TeSys LR2 K - LR2K0303 - Datele tehnice ale declanșatorului termic 0,23...0,36 A
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys LRK
Tipul produsului: Releu de declanșare termică diferențială
Denumire scurtă: LR2K
Aplicație: Protecția motorului
Compatibilitate produs: LC7K, LC1K, LP1K, LP4K
Tip rețea: CA, CC
Clasa de declanșare termică: Clasa 10A conform IEC 60947-4-1
Interval de reglare a protecției termice: 0,23...0,36 A
Tensiune nominală de izolație: 690 V conform BS 4941, IEC 60947, VDE 0110 Grupa C și CSA C22.2 Nr. 14
Informații suplimentare
Frecvența rețelei: <= 400 Hz
Metodă de montare: Sub contactor, pe placă cu accesorii speciale, pe șină cu accesorii speciale
Configurație contact auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber: 6 A pentru circuite de semnalizare
Tensiune nominală de funcționare: <= 690 V pentru circuite de putere, 690 V c.a. pentru circuite de semnalizare AC-15, 250 V c.c. pentru circuite de semnalizare DC-13
Valoarea nominală a siguranței asociate: 6 A pentru circuitele de semnalizare gG conform VDE 0660 și IEC 60947
Tensiune nominală de impuls rezistentă: 6 kV
Pierdere de putere pe pol: 2 W
Sensibilitate la defect de fază: Da, conform IEC 60947-4-1
Indicație locală: Indicator de declanșare (galben)
Tip de comandă: Buton roșu: funcție de testare a declanșării, Buton albastru: oprire și resetare manuală, comutator selector: resetare manuală sau automată
Conexiuni și dimensiuni
Conexiuni - terminale: Terminale cu șurub 1 cablu(e) 1,5...4 mm² solid, terminale cu șurub 2 cablu(e) 1,5...4 mm² solid, terminale cu șurub 1 cablu(e) 0,75...4 mm² fără capăt de cablu flexibil, terminale cu șurub 2 cablu(e) 0,75...4 mm² fără capăt de cablu flexibil, cleme cu șurub 1 cablu (cabluri) 0,34...2,5 mm² cu capăt de cablu flexibil, cleme cu șurub 2 cablu (cabluri) 0,34...1,5 mm² cu capăt de cablu flexibil
Cuplu de strângere: 1,3 N.m - pe cleme cu șurub - șurubelniță Philips nr. 2, plată Ø 6 mm sau Pozidriv nr. 2
Înălțime: 58 mm
Lățime: 45 mm
Adâncime: 65 mm
Caracteristici de mediu
Standarde: NF C 63-650, IEC 60947, VDE 0660, BS 4941
Certificări produs: UL, CSA, UKCA
Tratament de protecție: TC conform IEC 60068 și DIN 50016
Grad de protecție IP: IP2X conform IEC 60529
Temperatura ambiantă în timpul funcționării: -20...55 °C fără reducere a puterii, -30...60 °C cu reducere a puterii conform IEC 60947
Temperatura ambiantă în timpul depozitării: -40...70 °C Altitudine de funcționare: 2000 m fără reducere a puterii Rezistență la foc: 850 °C conform IEC 60695-2-1 Rezistență la flacără: V1 conform UL 94, Cerința 2 conform NF F 16-101 și NF F 16-102
Robustețe mecanică: Impacturi asupra contactului NO: 10 Gn pentru până la 11 ms, Impacturi asupra contactului NC: 10 Gn pentru până la 11 ms, Vibrații asupra contactului NO: 2 Gn, 5...300 Hz, Vibrații la contactul NC: 2 Gn, 5...300 Hz conform IEC 60068-2-6 și IEC 60068-2-27
