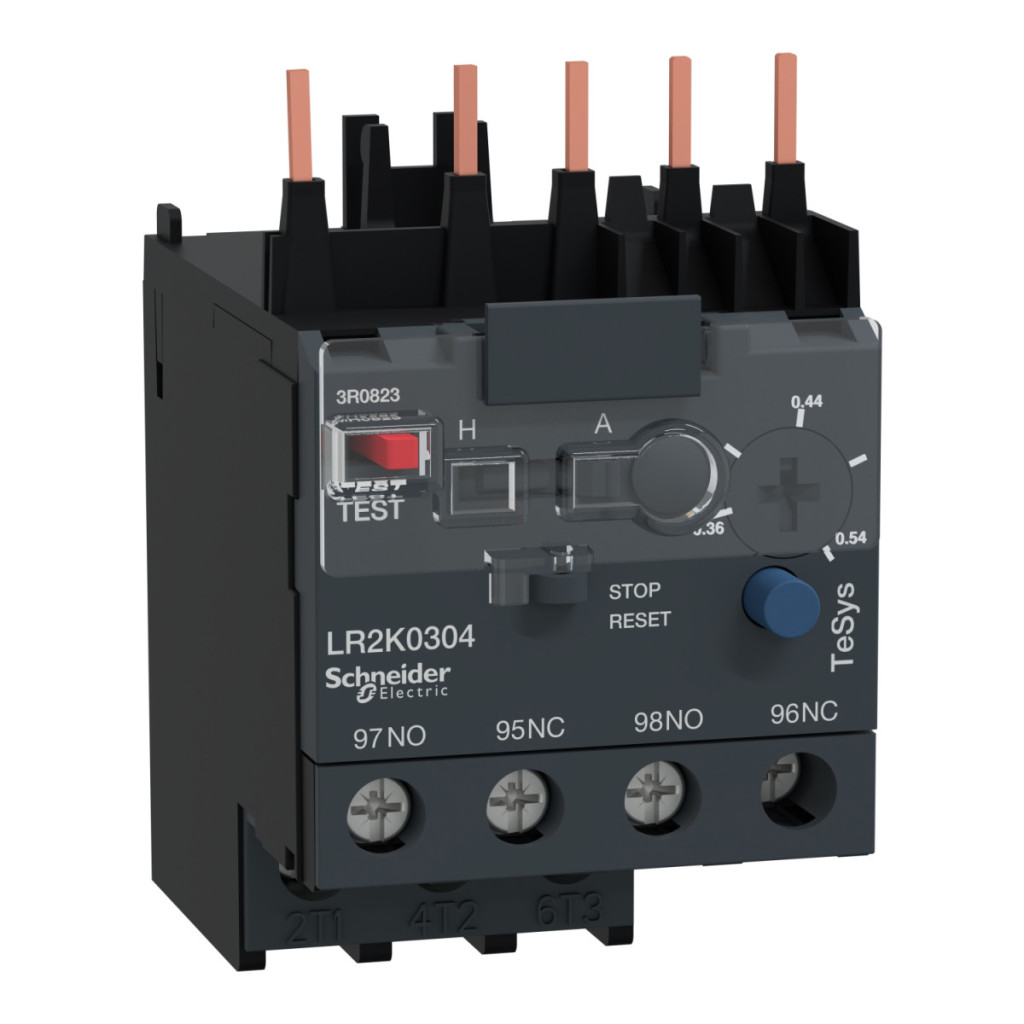

Releul termic diferențial Schneider Electric TeSys LR2K0304 oferă o soluție excepțională pentru automatizarea industrială și protecția motoarelor. Acest dispozitiv compact aparține familiei de produse TeSys K și este special conceput pentru a proteja motoarele care funcționează în intervalul 0,36-0,54 A. Clasificat ca releu de 10 A, asigură o funcționare fiabilă și protejează eficient motoarele împotriva suprasarcinii, blocării și defectării fazelor. O caracteristică specială a releului termic diferențial TeSys LR2K0304 este funcția integrată de resetare manuală-automată, care permite utilizatorului să seteze modul de funcționare dorit folosind butonul albastru și comutatorul selector. Dispozitivul include un indicator de declanșare galben care afișează imediat orice defecțiune, precum și un buton roșu pentru funcția de testare a declanșării. Releul este un complement excelent pentru întrerupătoarele de circuit, deoarece combină protecția magnetică și termică pentru a oferi soluția perfectă de pornire a motorului. Parametrii tehnici ai TeSys LR2K0304 reflectă calitatea sa excepțională. Dispozitivul are protecție IP2X conform IEC 60529. Intervalul său de temperatură de funcționare este de -20...55 °C fără reducere a puterii și -30...60 °C cu reducere a puterii, conform IEC 60947. Releul poate fi instalat direct sub un contactor, pe o placă sau pe o șină, utilizând accesorii speciale. Conexiunile se realizează cu borne cu șurub care pot fi utilizate pentru cabluri solide de 1,5-4 mm² sau flexibile de 0,75-4 mm². Cuplul de strângere al dispozitivului este de 1,3 Nm. TeSys LR2K0304 este compatibil cu contactoarele LP1K, LC7K, LP4K și LC1K, asigurând o aplicabilitate versatilă. Avantajele suplimentare ale seriei TeSys K includ designul compact cu lățimea de 45 mm, care permite releelor și contactorilor TeSys K să formeze o unitate de pornire extrem de compactă. Dispozitivul oferă o protecție eficientă împotriva suprasolicitării motorului, blocării și defectării fazelor. Fiabilitatea produsului este confirmată de certificări internaționale, inclusiv UL, CSA și UKCA. De asemenea, excelează în ceea ce privește robustețea mecanică, deoarece contactul NO poate rezista la un impact de 10 Gn 11 ms și la vibrații de 2 Gn 5-300 Hz, în conformitate cu standardele IEC 60068-2-27 și IEC 60068-2-6. Fiabilitatea, funcțiile de protecție optimizate și designul compact al familiei de produse TeSys K o fac alegerea ideală pentru protejarea și controlul motoarelor mai mici.
Schneider Electric TeSys LR2 K - LR2K0304 - Datele tehnice ale disjunctorului termic 0,36...0,54 A
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys LRK
Tipul produsului: Releu cu declanșare termică diferențială
Denumirea scurtă a dispozitivului: LR2K
Aplicația releului: Protecția motorului
Compatibilitatea produsului: LP1K, LC7K, LP4K, LC1K
Tip rețea: CA, CC
Clasă de suprasarcină termică: Clasa 10A conform IEC 60947-4-1
Interval de reglare a protecției termice: 0,36...0,54 A
Informații suplimentare
Frecvența rețelei: <= 400 Hz
Metoda de montare: Sub contactor, pe placă (cu accesorii speciale), Pe șină (cu accesorii speciale)
Compoziția contactului auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber: 6 A pentru circuitul de semnalizare
Tensiune nominală de funcționare: <= 690 V pentru circuitul de înaltă tensiune, 690 V c.a. pentru circuitul de semnalizare AC-15, 250 V c.c. pentru circuitul de semnalizare DC-13
Putere nominală a siguranței corespunzătoare: 6 A pentru circuitul de semnalizare gG (conform VDE 0660 și IEC 60947)
Tensiune nominală de impuls rezistentă: 6 kV
Disiparea puterii pe pol: 2 W
Sensibilitate la defect de fază: Da, conform IEC 60947-4-1
Indicație locală: Indicator de declanșare (galben)
Tip de comandă: Buton roșu: funcție de testare a declanșării, Buton albastru: oprire și resetare manuală, Comutator selector: resetare manuală sau automată
Conexiuni - terminale
Terminal cu șurub: 1 sau 2 cabluri, 1,5...4 mm² solid, 0,75...4 mm² flexibil fără capăt de cablu, 0,34...2,5 mm² cu capăt de cablu flexibil
Cuplu de strângere: 1,3 Nm pentru terminale cu șurub
Dimensiuni
Înălțime: 58 mm
Lățime: 45 mm
Adâncime: 65 mm
Condiții de mediu
Standarde: IEC 60947, NF C 63-650, VDE 0660, BS 4941
Certificări de produs: UL, CSA, UKCA
Protecție IP: IP2X conform IEC 60529
Temperatură ambiantă de funcționare: -20...55 °C fără reducere a puterii, -30...60 °C cu reducere a puterii (conform IEC 60947)
Temperatură ambiantă de depozitare: -40...70 °C Altitudine de funcționare: 2000 m fără degradarea performanței Rezistență la foc: 850 °C conform IEC 60695-2-1 Rezistență la flacără: V1 conform UL 94, cerința 2 conform NF F 16-101 și NF F 16-102
Robustețe mecanică: contact NO: șoc de 10 Gn 11 ms, contact NC: șoc de 10 Gn 11 ms, contact NO: vibrație de 2 Gn 5...300 Hz, contact NC: vibrație de 2 Gn 5...300 Hz (conform IEC 60068-2-27 și IEC 60068-2-6)
