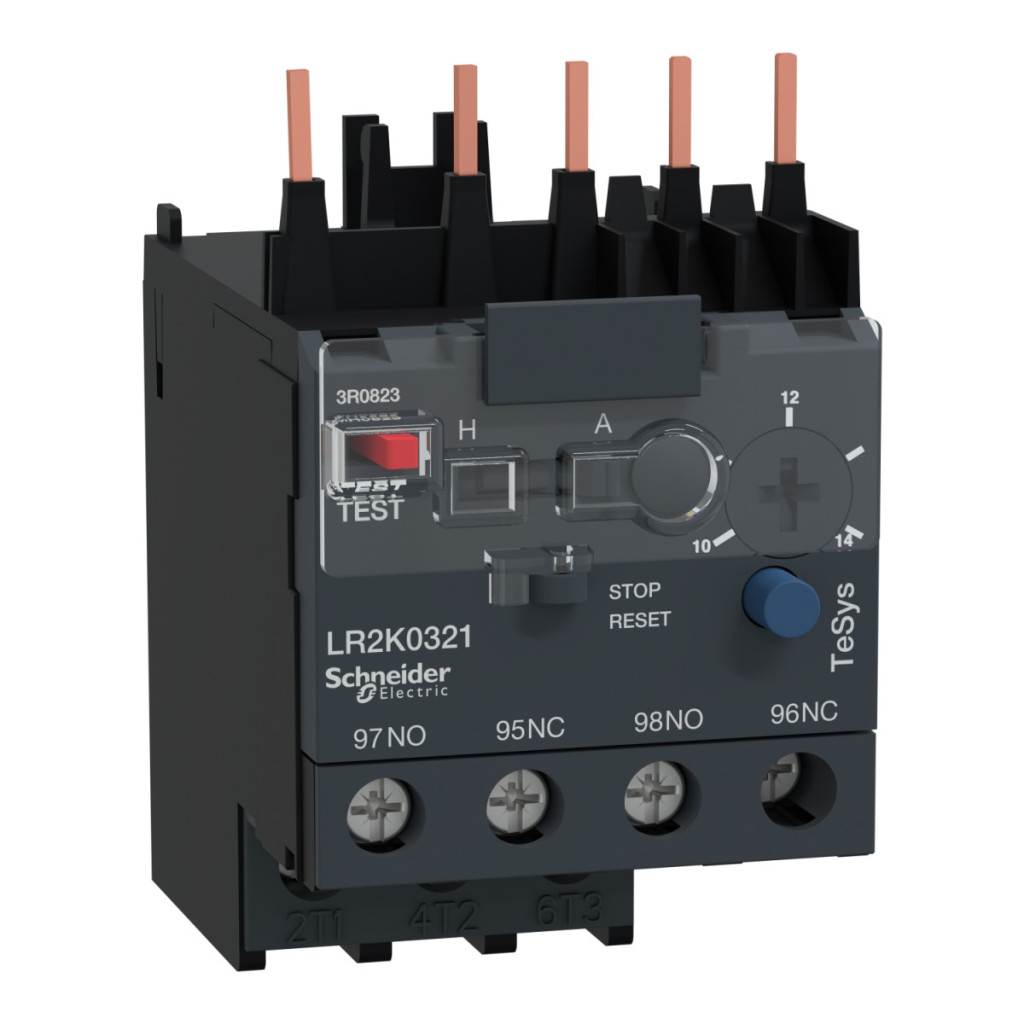

Schneider Electric TeSys LR2 K - LR2K0321 - Declanșator termic 10 - 14A date tehnice
Caracteristici principale
Seria: TeSys
Denumirea produsului: TeSys LRK
Tipul produsului sau al componentei: Releu de declanșare termică diferențială
Denumirea scurtă a dispozitivului: LR2K
Aplicația releului: Protecția motorului
Intervalul de reglare a protecției termice: 10...14 A
Clasa de suprasarcină termică: Clasa 10A conform IEC 60947-4-1
Caracteristici electrice
Tensiune nominală de izolație [Ui]: 690 V (conform BS 4941), 690 V (conform IEC 60947), 750 V (conform VDE 0110 grupa C), 600 V (conform CSA C22.2 nr. 14)
Frecvența rețelei: <= 400 Hz
Curent termic convențional măsurabil în aer liber [Ith]: 6 A pentru circuitul de semnalizare
Tensiune nominală de funcționare [Ue]: <= 690 V pentru circuitele de putere, 690 V c.a. pentru circuitele de semnalizare AC-15, 250 V c.c. pentru circuitele de semnalizare DC-13
Valoarea nominală a siguranței: 6 A pentru circuitele de semnalizare gG (conform VDE 0660), 6 A pentru circuitul de semnalizare gG (conform IEC 60947)
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV
Consum de energie pe pol: 2 W
Sensibilitate la pierderea de fază: Da, conform IEC 60947-4-1
Caracteristici fizice
Înălțime: 58 mm
Lățime: 45 mm
Adâncime: 65 mm
Greutate netă: 0,145 kg
Caracteristici de montare
Suport de montare: Sub contactor, pe placă (cu accesorii adecvate), Pe șină (cu accesorii adecvate)
Configurație contact auxiliar: 1 NO + 1 NC
Control și semnalizare
Semnalizare locală: Indicator de declanșare (galben)
Tip de control: Buton roșu: funcție de testare a declanșării, Buton albastru: oprire și resetare manuală, Comutator selector: resetare manuală sau automată
Conexiuni
Terminale de conectare: Terminale cu șurub 1 cablu(e) 1,5...4 mm² solid, Terminale cu șurub 2 cablu(e) 1,5...4 mm² solid, borne cu șurub 1 cablu(e) 0,75...4 mm² fără capăt de cablu flexibil, borne cu șurub 2 cablu(e) 0,75...4 mm² fără capăt de cablu flexibil, borne cu șurub 1 cablu(e) 0,34...2,5 mm² cu capăt flexibil al cablului, borne cu șurub 2 cabluri 0,34...1,5 mm² cu capăt de cablu flexibil
Cuplu de strângere: 1,3 Nm - pe borne cu șurub - cu șurubelniță Philips 2, 1,3 Nm - pe borne cu șurub - cu șurubelniță plată Ø 6 mm, 1,3 Nm - pe borne cu șurub - cu șurubelniță Pozidriv 2
Condiții de mediu
Clasă de protecție IP: IP2X conform IEC 60529
Temperatura ambiantă de funcționare: -20...55 °C fără reducere a puterii (conform IEC 60947), -30...60 °C cu reducere a puterii (conform IEC 60947)
Temperatura ambiantă pentru depozitare: -40...70 °C Altitudine de funcționare: 2000 m fără reducere a puterii BS 4941, VDE 0660, NF C 63-650
Certificări de produs: UL, CSA, UKCA
Avantaje tehnice
Fiabilitate: Cu resetare manuală/automată integrată și instalare ușoară, releele termice TeSys LR2K sunt extrem de fiabile și acoperă întreaga gamă de puteri nominale ale motoarelor. Proiectate pentru a proteja circuitele de curent alternativ și motoarele împotriva suprasarcinii, ușor de selectat și instalat cu un buget optimizat
Performanță compactă: Combinate cu contactoare magnetice TeSys K, formează un starter extrem de compact
Avantaje tehnice
Puteri ale motorului: Până la 16 A.
Resetare: Manuală sau automată.
Accesorii: Kit de pre-cablare disponibil, resetare electrică de la distanță.
Opțiuni de combinare: Dispozitivele pot fi combinate cu contactoare magnetice TeSys K cu o lățime de 45 mm pentru a forma un starter extrem de compact.
Caracteristici de protecție: Protecție împotriva suprasolicitării motorului, blocării și pierderii de fază.
