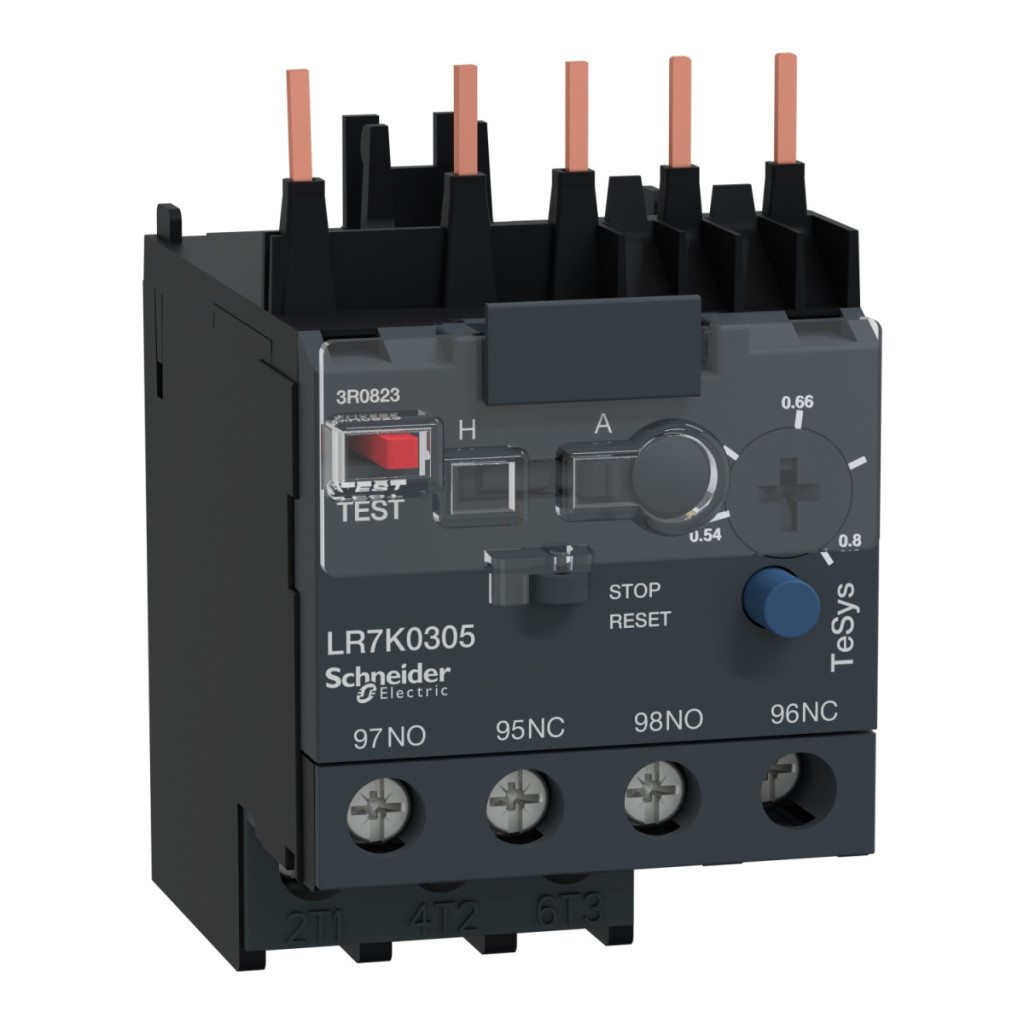

Releul termic LR7K0305 din seria TeSys K de la Schneider Electric este un dispozitiv profesional de protecție a motoarelor, care oferă o soluție excelentă pentru protejarea motoarelor care funcționează în intervalul 0,54-0,8 A împotriva suprasarcinii. Acest releu termic de suprasarcină nediferențial asigură funcționarea în siguranță a motoarelor conectate în conformitate cu clasa de protecție 10A, respectând pe deplin standardul internațional IEC 60947-4-1. Releul termic din seria TeSys LR7K este extrem de flexibil de instalat, deoarece poate fi montat direct sub contactor, dar poate fi montat și pe o placă sau șină cu accesorii speciale. Este compatibil cu contactoare de tip LC7K, LP1K, LC1K și LP4K, ceea ce îl face ușor de integrat în sistemele existente. Dispozitivul poate fi utilizat atât în rețele de curent continuu (CC), cât și în rețele de curent alternativ (CA) și poate fi utilizat la frecvențe de rețea de până la 400 Hz, ceea ce permite instalarea sa în zone speciale de aplicare. Releul de declanșare termică TeSys LR7K0305 are o serie de caracteristici avansate. Indicarea locală este asigurată de un afișaj LED galben care indică declanșarea. Controlul poate fi implementat în trei moduri diferite: butonul roșu poate fi utilizat pentru a testa declanșarea, butonul albastru poate fi utilizat pentru a opri și reseta manual dispozitivul, în timp ce comutatorul selector poate fi utilizat pentru a seta modul de resetare manuală sau automată. Configurația contactului auxiliar este 1NO + 1NC, ceea ce oferă opțiuni versatile de control și feedback. Curentul termic convențional în aer liber al circuitului de semnalizare este de 6 A. Tensiunea de funcționare a dispozitivului este de maximum 690 V în circuitul de alimentare și 690 V CA-15 curent alternativ sau 250 V CC-13 curent continuu în circuitul de semnalizare. De asemenea, merită menționat designul mecanic al TeSys LR7K0305. La bornele cu șurub pot fi conectate unul sau două cabluri, care pot fi fire solide (1,5-4 mm²), fire flexibile fără capete de cablu (0,75-4 mm²) sau fire flexibile cu capete de cablu (0,34-2,5 mm² pentru un cablu sau 0,34-1,5 mm² pentru două cabluri). Cuplul de strângere al clemelor cu șurub este de 1,3 N·m, care poate fi aplicat cu o șurubelniță Philips 2, plată de 6 mm sau Pozidriv 2. Cu dimensiunile sale compacte (58 mm înălțime, 45 mm lățime, 65 mm adâncime), dispozitivul cântărește doar 0,145 kg, fiind ideal pentru aplicații în care spațiul este limitat. Dispozitivul are protecție IP2X conform IEC 60529 și poate fi utilizat la temperaturi ambientale între -20 și 55 °C fără reducerea puterii, iar cu reducerea puterii poate fi utilizat între -30 și 60 °C. Produsul este extrem de robust, contactele NO și NC rezistând la un impact de 10 Gn și la vibrații de 2 Gn între 5 și 300 Hz, conform standardelor IEC 60068-2-27 și IEC 60068-2-6.
Schneider Electric TeSys LR2 K - LR7K0305 - Decuplare termică 0,54 - 0,8 A Date tehnice
Caracteristici generale
Seria: TeSys
Denumirea produsului: TeSys LRK
Tipul produsului: Releu termic de suprasarcină nediferențial
Denumire scurtă a produsului: LR7K
Aplicație: Protecția motorului
Compatibilitatea produsului: LC7K, LP1K, LC1K, LP4K
Caracteristici electrice
Tip rețea: CC, AC
Clasa de suprasarcină termică: Clasa 10A conform IEC 60947-4-1
Interval de reglare a protecției termice: 0,54...0,8 A
Tensiune nominală de izolare: Circuit de alimentare: 690 V conform IEC 60947, BS 4941, VDE 0110 Grupa C, 600 V conform CSA C22.2 Nr. 14
Frecvența rețelei: <= 400 Hz
Configurație contact auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber: 6 A pentru circuitul de semnalizare
Tensiune nominală de funcționare: <= 690 V pentru circuitul de alimentare, 690 V c.a. pentru circuitul de semnalizare AC-15, 250 V c.c. pentru circuitul de semnalizare DC-13
Curent nominal al siguranței: 6 A pentru circuitul de semnalizare gG conform VDE 0660 și IEC 60947
Tensiune nominală de rezistență la impulsuri: 6 kV
Pierdere de putere pe pol: 2 W
Semnalizare și control local
Semnalizare locală: Indicator de declanșare (galben)
Tip de control: Buton roșu: funcție de testare a declanșării
Buton albastru: oprire și resetare manuală
Comutator selector: resetare manuală sau automată
Caracteristici de conectare și mecanice
Conectare - terminale: Terminale cu șurub pentru secțiuni transversale diferite ale cablurilor
Cuplu de strângere: 1,3 Nm pentru terminalele cu șurub
Dimensiuni: Înălțime 58 mm, Lățime 45 mm, Adâncime 65 mm
Greutate netă: 0,145 kg
Caracteristici de mediu
Standarde: BS 4941, IEC 60947, NF C 63-650, VDE 0660
Certificări produs: UL, CSA, UKCA
Protecție: IP2X conform IEC 60529
Temperatură de funcționare ambiantă: -20...55 °C fără reducere a puterii, -30...60 °C cu reducere a puterii conform IEC 60947
Temperatură de depozitare: -40...70 °C Altitudine de funcționare: 2000 m fără reducere a puterii V1 conform UL 94
Robustețe mecanică
Rezistență la impact: contact NO: 10 Gn până la 11 ms, contact NC: 10 Gn timp de 11 ms conform IEC 60068-2-27
Rezistență la vibrații: contact NO: 2 Gn, 5...300 Hz, contact NC: 2 Gn, 5...300 Hz conform IEC 60068-2-6
