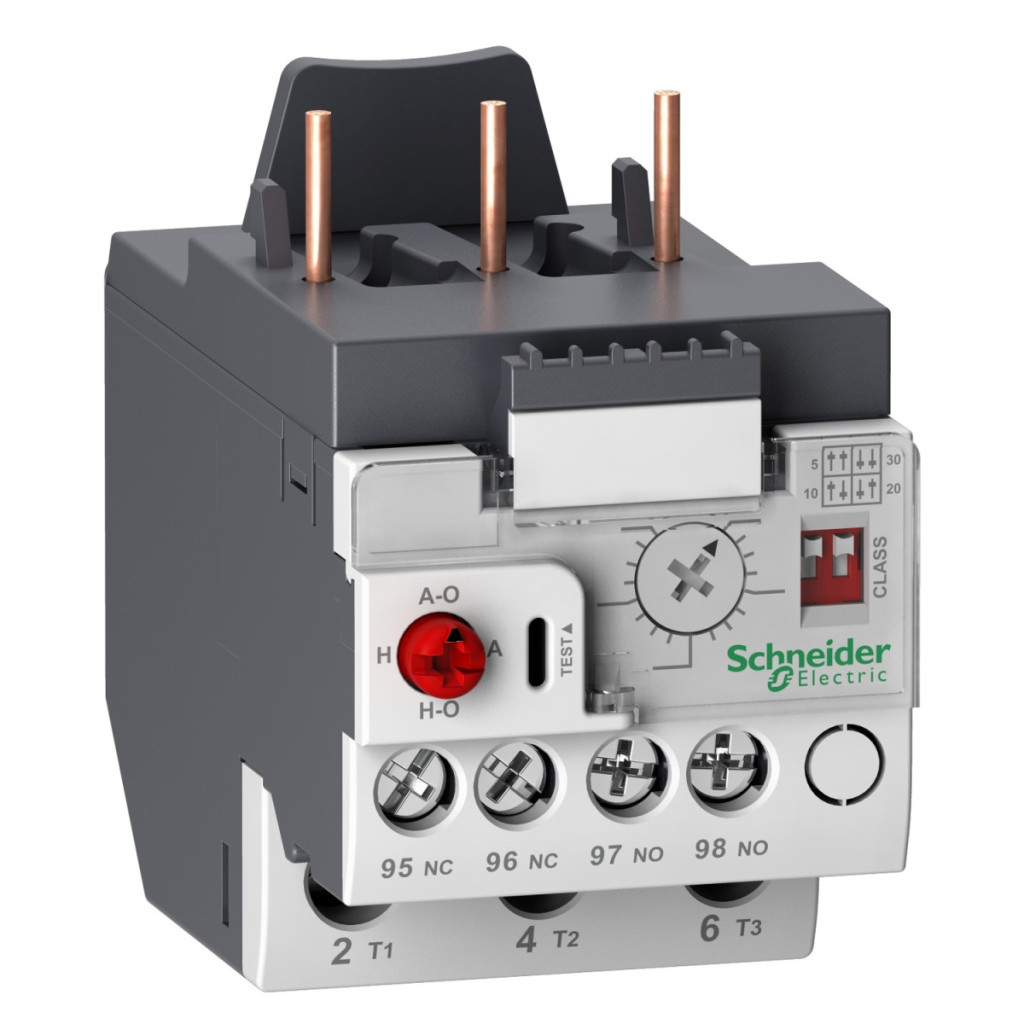

Releul electronic de declanșare termică LR9D01 din gama TeSys LR9 de la Schneider Electric este o soluție excelentă pentru protejarea motoarelor trifazate. Acest dispozitiv compact oferă o protecție fiabilă împotriva suprasarcinii în intervalul 0,1-0,5 A, fiind ideal pentru funcționarea în siguranță a motoarelor cu putere redusă. Dispozitivul electronic de declanșare termică LR9D01 are o serie de caracteristici tehnice excelente. Ca parte a seriei TeSys LRD, are un grad de protecție termică de clasa 5-30, ceea ce permite o gamă largă de aplicații. Dispozitivul este compatibil cu mai multe tipuri de contactoare, inclusiv LC1D09, LC1D12, LC1D18, LC1D25, LC1D32 și LC1D38, ceea ce îl face flexibil pentru sistemele existente. Cu un consum de energie de numai 300 mW, asigură o funcționare eficientă din punct de vedere energetic. Releul poate fi montat direct sub contactor, dar poate fi montat și pe o șină sau placă cu accesorii speciale. Interfața dispozitivului este ușor de utilizat și bine gândită. Butonul roșu este utilizat pentru oprire și resetare manuală, în timp ce cadranul alb este utilizat pentru a seta valoarea totală a curentului de sarcină. Cele două microcomutatoare permit reglarea fină a clasei de declanșare, iar butonul roșu permite resetarea automată. Intervalul de reglare a curentului de 0,1-0,5 A asigură o protecție precisă a motorului. Pragul de declanșare de 1,25 In este conform cu standardul IEC 60947-4-1, iar dispozitivul reacționează sensibil și la pierderea de fază: se declanșează în 3 secunde dacă diferența de fază depășește 40%. Timpul de resetare automată este între 1,5 și 4 minute. Dispozitivul electronic de declanșare termică LR9D01 este extrem de rezistent din punct de vedere tehnic. Cu o tensiune nominală de funcționare de 690 V, are o tensiune de izolare de 1000 V în circuitul principal și de 690 V în circuitul de semnalizare. Curentul termic convențional în aer liber al circuitului de semnalizare este de 5 A. Dispozitivul prezintă o compatibilitate electromagnetică impresionantă, rezistând la tensiuni de supratensiune de 2 kV, descărcări electrostatice de 8 kV, interferențe de frecvență radio de 10 V/m și tranzienți rapizi de 2 kV, în conformitate cu standardele IEC. Rezistența la tensiune impulsivă nominală de 6 kV oferă o protecție remarcabilă. Conexiunile produsului sunt proiectate cu terminale cu șurub, iar pentru circuitul de control pot fi utilizate cabluri de 2,5 mm², iar pentru circuitul de alimentare, cabluri de 16 mm². Produsul are protecție IP20 pe panoul frontal și se bucură de o gamă largă de temperaturi de funcționare, de la -25 la 70 °C.
Schneider Electric TeSys LR9 - LR9D01 - Declanșator termic electronic 0,4 - 1 A Date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys LRD
Denumire scurtă a dispozitivului: LR9D
Tipul produsului: Releu electronic de declanșare termică
Aplicația releului: Protecția motorului
Compatibilitatea produsului: LC1D09, LC1D25, LC1D32, LC1D12, LC1D38, LC1D18
Clasa de declanșare termică: Clasa 5...30
Interval de reglare a declanșării termice: 0,1...0,5 A
Consum de energie: 300 mW
Metodă de montare: Sub contactor, Pe placă (cu accesorii speciale), Pe șină (cu accesorii speciale) Date tehnice suplimentare Tensiune nominală de funcționare [Ue]: 690 V pentru circuitele de putere, 660 V pentru circuitele de semnalizare
Tensiune nominală de izolare [Ui]: Circuit de putere: 1000 V, Circuit de semnalizare: 690 V
Prag de declanșare: 1,25 Conform IEC 60947-4-1
Tip de control: Buton roșu: oprire și resetare manuală, 2 microcomutatoare albe: clasă de declanșare reglabilă, buton roșu: resetare automată, cadran alb: setare curent la sarcină maximă
Interval de timp: 1,5...4 minute - timp de resetare automată
Curent termic convențional în aer liber [Ith]: 5 A pentru circuitul de semnalizare
Valoarea nominală a siguranței corespunzătoare: 5 A pentru circuitul de semnalizare gG, 5 A pentru circuitul de semnalizare BS
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV
Sensibilitate la pierderea de fază: Diferență de fază > 40% 3 s în conformitate cu IEC 60947-4-1
Compatibilitate electromagnetică: Tensiune de rezistență la supratensiune: 2 kV mod comun în conformitate cu IEC 61000-4-5, Imunitate la descărcări electrostatice: 8 kV conform IEC 61000-4-2, Imunitate la frecvențe radio: 10 V/m conform IEC 61000-4-3, Imunitate la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Conexiuni
Conectori - terminale: Circuit de control: terminale cu șurub 1 cablu 2,5 mm² - rigiditate cablu: solid sau flexibil - fără capăt de cablu, Circuit de alimentare: terminale cu șurub 1 cablu 16 mm² - rigiditate cablu: solid sau flexibil - fără capăt de cablu
Cuplu de strângere:Circuit de control: 0,8 N·m pentru terminale cu șurub, Circuit de alimentare: 3,1 N·m pentru terminale cu șurub Dimensiuni și greutate Înălțime: 72,5 mm Lățime: 45 mm Adâncime: 79,9 mm 45 mm
Adâncime: 79,9 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 Nr. 60947-4-1, CSA C22.2 Nr. 60947-5-1, GB/T 14048.4, GB/T 14048.5
Certificări ale produsului: Schema IECEE CB, UL, CSA, CCC
Grad de protecție IP: Panou frontal IP20 în conformitate cu IEC 60529
Temperatura ambiantă de funcționare: -25...70 °C în conformitate cu IEC 60255-8
Temperatura ambiantă de depozitare: -55...80 °C Altitudine de funcționare: 2000 m fără reducerea performanței Robustețe mecanică: Vibrații 10...150 Hz: 6 Gn în conformitate cu IEC 60068-2-6, Șocuri 11 ms: 15 gn în conformitate cu IEC 60068-2-7
Rezistență dielectrică: 6 kV 50 Hz în conformitate cu IEC 60255-5
