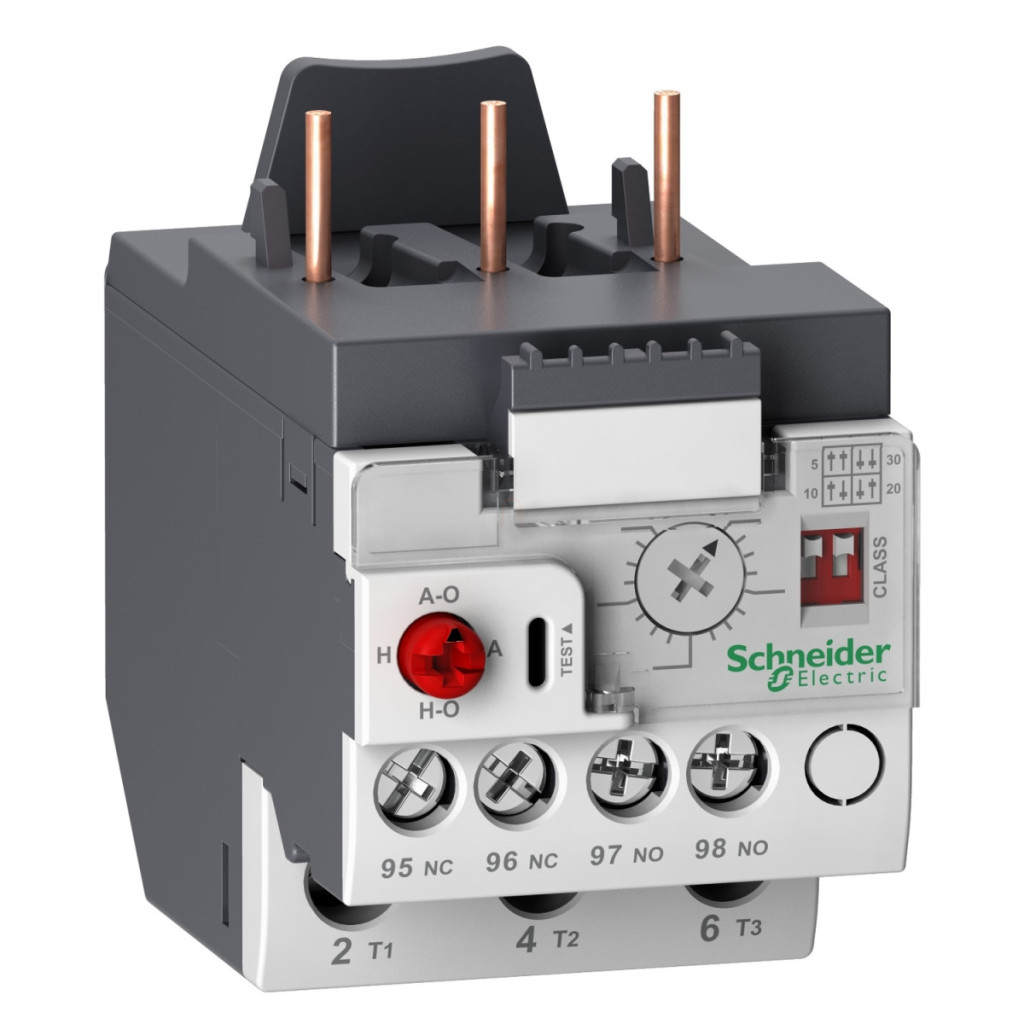

Releul electronic de declanșare termică Schneider Electric TeSys LR9 seria LR9D08 este un dispozitiv fiabil pentru protecția modernă a motoarelor. Acest dispozitiv este special conceput pentru protecția împotriva suprasarcinilor a motoarelor trifazate în gama de curent de 1,6-8 A. Ca parte a familiei de produse TeSys LRD, acesta combină soluții tehnice avansate și de înaltă calitate, care garantează o durată lungă de viață a motoarelor electrice. Dispozitivul este foarte compatibil cu mai multe contactoare Schneider Electric, inclusiv tipurile LC1D12, LC1D32, LC1D38, LC1D09, LC1D25 și LC1D18. Poate fi instalat direct sub contactor, dar poate fi montat și pe o placă de montare sau șină cu accesorii speciale. Dispozitivul electronic de declanșare termică are un grad de protecție termică de 5-30, ceea ce permite o adaptare optimă la motoare cu caracteristici de pornire diferite. Releul electronic de suprasarcină LR9D08 este echipat cu o serie de caracteristici avansate. Funcționarea este controlată de un buton roșu (oprire și resetare manuală), două microcomutatoare albe (clasă de declanșare reglabilă), un buton roșu (resetare automată) și un cadran alb (setarea curentului la sarcină maximă). Timpul de resetare automată este între 1,5 și 4 minute. Dispozitivul dispune, de asemenea, de detectarea pierderii de fază, care se activează în termen de 3 secunde în cazul unei diferențe de fază > 40% în conformitate cu IEC 60947-4-1. Pragul de declanșare este de 1,25 In în conformitate cu IEC 60947-4-1. Dispozitivul are caracteristici remarcabile de compatibilitate electromagnetică: rezistență la supratensiune de 2 kV în mod comun (IEC 61000-4-5), rezistență la descărcări electrostatice de 8 kV (IEC 61000-4-2), imunitate la frecvențe radio radiate de 10 V/m (IEC 61000-4-3) și imunitate la tranzitorii rapizi de 2 kV (IEC 61000-4-4). Dispozitivul are o rezistență la tensiune pulsată de 6 kV și o rigiditate dielectrică de 6 kV la 50 Hz, în conformitate cu IEC 60255-5. Tensiunea de funcționare a releului electronic de declanșare termică LR9D08 este de 690 V pe circuitul de alimentare și de 660 V pe circuitul de semnal. Tensiunea nominală de izolare este de 1000 V pe circuitul de alimentare și de 690 V pe circuitul de semnal. Conexiunile dispozitivului sunt terminale cu clemă cu șurub: 1 cablu de 2,5 mm² pentru circuitul de control și 1 cablu de 16 mm² pentru circuitul de alimentare; se pot utiliza atât cabluri solide, cât și flexibile, fără capete de cablu. Cuplul de strângere este de 0,8 Nm pe circuitul de control și de 3,1 Nm pe circuitul de alimentare. În ceea ce privește robustețea mecanică, dispozitivul poate rezista la vibrații de 6 Gn între 10 și 150 Hz și șocuri de 15 Gn timp de 11 ms, în conformitate cu standardele IEC 60068-2.
Schneider Electric TeSys LR9 - LR9D08 - Dispozitiv electronic de declanșare termică 1,6 - 8,0 Date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys LRD
Denumire scurtă a dispozitivului: LR9D
Tipul produsului: Releu electronic de declanșare termică
Aplicația releului: Protecția motorului
Compatibilitatea produsului: LC1D12, LC1D32, LC1D38, LC1D09, LC1D25, LC1D18
Clasa de suprasarcină termică: Clasa 5...30
Interval de reglare a protecției termice: 1,6...8 A
Consum de energie: 300 mW
Metodă de montare: Sub contactor, Pe placă cu accesorii speciale, Pe șină cu accesorii speciale
Caracteristici suplimentare
Tensiune nominală de funcționare: 690 V pe circuitul de alimentare, 660 V pe circuitul de semnalizare
Tensiune nominală de izolație: Circuit de alimentare: 1000 V, Circuit de semnalizare: 690 V
Prag de declanșare: 1,25 In conform IEC 60947-4-1
Tip de control: Buton roșu: oprire și resetare manuală, 2 microcomutatoare albe: clasă de declanșare reglabilă, buton roșu: resetare automată, cadran alb: setare curent la sarcină maximă
Interval de timp: 1,5...4 minute - timp de resetare automată
Curent termic convențional în aer liber: 5 A pe circuitul de semnalizare
Putere nominală a siguranței: 5 A gG pe circuitul de semnalizare, 5 A BS pe circuitul de semnalizare
Tensiune nominală de impuls rezistentă: 6 kV
Sensibilitate la pierderea de fază: diferență de fază mai mare de 40% timp de 3 s conform IEC 60947-4-1
Compatibilitate electromagnetică
Imunitate la supratensiune: 2 kV în mod comun conform IEC 61000-4-5
Protecție împotriva descărcărilor electrostatice: 8 kV conform IEC 61000-4-2
Imunitate la interferențe de frecvență radio radiate: 10 V/m conform IEC 61000-4-3
Imunitate la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Conexiuni
Terminale: Circuit de control: borne cu clemă cu șurub 1 cablu 2,5 mm² - rigiditate cablu: solid sau flexibil - fără capăt de cablu
Circuit de alimentare: borne cu clemă cu șurub 1 cablu 16 mm² - rigiditate cablu: rigid sau flexibil - fără capăt de cablu
Cuplu de strângere: Circuit de control: 0,8 N.m pe borne cu șurub
Circuit de alimentare: 3,1 N.m pe borne cu șurub
Dimensiuni
Înălțime: 72,5 mm
Lățime: 45 mm
Adâncime: 79,9 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 Nr. 60947-4-1, CSA C22.2 Nr. 60947-5-1, GB/T 14048.4, GB/T 14048.5
Certificări ale produsului: Schema IECEE CB, UL, CSA, CCC
Grad de protecție IP: Suprafața panoului frontal IP20 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -25...70 °C conform IEC 60255-8
Temperatura ambiantă în timpul depozitării: -55...80 °C Altitudine de funcționare: 2000 m fără reducerea performanței Robustețe mecanică: Vibrații 10...150 Hz: 6 Gn conform IEC 60068-2-6
Șocuri 11 ms: 15 gn conform IEC 60068-2-7
Rezistență dielectrică: 6 kV 50 Hz conform IEC 60255-5
