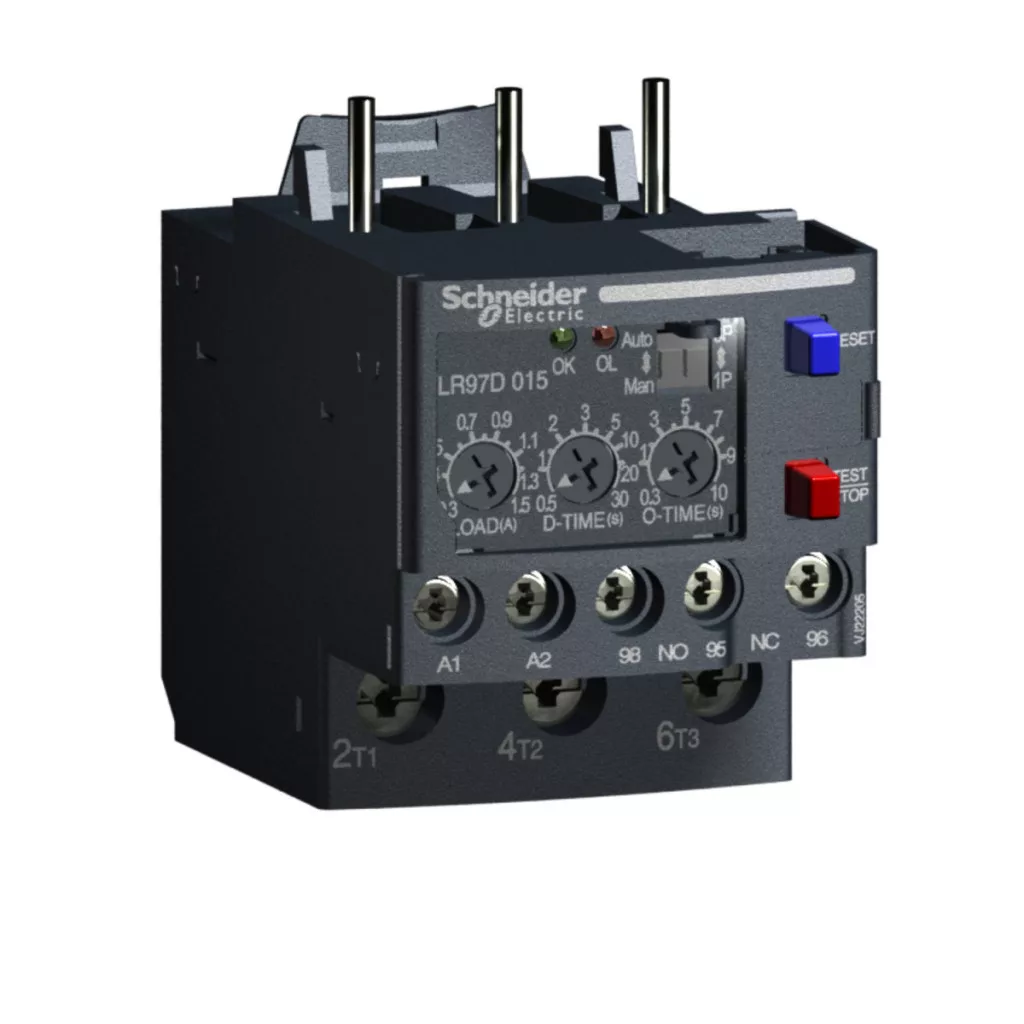

Releul electronic de supracurent Schneider Electric TeSys LR97D015M7 este un dispozitiv de protecție industrială extrem de fiabil, special conceput pentru a proteja motoarele din gama 0,3-1,5 A împotriva suprasarcinii. Acest releu compact, dar puternic, aparține familiei de produse TeSys D și este pe deplin compatibil cu contactori magnetici de tip LC1D09...D38. Releul electronic de supracurent TeSys LR97 este mult mai mult decât un simplu dispozitiv de siguranță – adevărata sa valoare rezidă în funcțiile sale sofisticate de protecție. Dispozitivul detectează defectarea de fază (răspunzând în mai puțin de 3 secunde) și oferă, de asemenea, protecție împotriva suprasarcinii (Imax > Isetting) și blocării mecanice (I > 3 x Isetting). Dispozitivul funcționează la o tensiune de alimentare de 200-240 V c.a. și are o setare de protecție termică reglabilă în intervalul 0,3-1,5 A, astfel încât poate fi adaptat cu precizie la cerințele aplicației. LR97D015M7 are o tensiune de alimentare de 200-240 V c.a., dar tensiunea sa de funcționare este mult mai mare: 690 V c.a. 50/60 Hz în conformitate cu IEC 60947-4-1 și 600 V c.a. 50/60 Hz în conformitate cu standardele CSA și UL. Gama largă de tensiuni îi permite să funcționeze în mod fiabil într-o varietate de medii industriale. Alți parametri tehnici importanți ai releului includ 1 contact de comutare (1C/O), tensiune de rezistență la supratensiune de 6 kV conform IEC 61000-4-5 și curent termic convențional în aer liber (Ith) de 3 A în circuitul de control. Pentru dispozitiv sunt recomandate diverse soluții de protecție: o siguranță BS de 3 A, un întrerupător de circuit GB2 de 3 A sau o siguranță GG de 3 A pentru circuitul de control. Un avantaj suplimentar al releului este reprezentat de opțiunile flexibile de setare a timpului: 0,2...10 s sau 0,3...10 s cu butonul O-time și 0,5...30 s cu butonul D-time. Aceste opțiuni de setare a timpului permit adaptarea precisă a protecției la cerințele aplicației. Funcția de semnalizare este asigurată de 2 LED-uri, care facilitează verificarea stării dispozitivului. Resetarea poate fi automată (cu un timp fix de 120 s), electrică (prin întreruperea alimentării cu energie electrică timp de cel puțin 0,1 secunde) sau manuală. TeSys LR97D015M7 este extrem de flexibil în ceea ce privește conectarea: oferă multiple opțiuni de conectare a cablurilor atât în circuitul de control, cât și în circuitul de alimentare, atât pentru cabluri flexibile, cât și pentru cabluri rigide. Cuplul de strângere este de 0,6-1,2 Nm (pentru conexiuni cu papuci) în circuitul de control și de 2 Nm (pentru cabluri) în circuitul de alimentare. Dispozitivul poate fi montat direct pe un comutator magnetic sau pe o șină, ceea ce sporește și mai mult flexibilitatea instalării. Cu dimensiunile sale compacte (67,5 mm înălțime, 45 mm lățime, 67,5 mm adâncime), releul este o alegere excelentă pentru aplicații în care spațiul este limitat. TeSys LR97D015M7 respectă standardele industriale stricte (IEC 60255-6, IEC 60947) și are certificările necesare (CSA, UL, GOST). Are protecție IP20 conform IEC 60529 și poate fi utilizat într-un interval larg de temperaturi de funcționare (-25...60 °C). Este rezistent la vibrații (4 gn conform IEC 60068-2-6) și șocuri (15 gn 11 ms conform IEC 60068-2-7), asigurând o durată lungă de viață chiar și în medii industriale dure.
Schneider Electric TeSys LR97D - LR97D015M7 - Releu electronic D comutator magnetic, 0,3 - 1,3 A, 220 V c.a. date tehnice
Caracteristici generale
Tipul produsului: Rele electronic de supracurent
Seria: TeSys
Denumirea produsului: TeSys D
Denumire scurtă a dispozitivului: LR97
Număr articol: LR97D015M7
Aplicație releu: Sensibilitate la defect de fază, suprasarcină Imax > Isetting, rotor blocat, blocaj mecanic I > 3 x Isetting
Compatibilitate produs: LC1D09...D38
Caracteristici electrice
Tip rețea: CA
Tensiune nominală de alimentare: 200...240 V c.a.
Interval de reglare a protecției termice: 0,3…1,5 A
Tensiune nominală de funcționare: 600 V c.a. 50/60 Hz (CSA, UL), 690 V c.a. 50/60 Hz (IEC 60947-4-1)
Frecvența rețelei: 50...60 Hz
Prag de funcționare: 0,3...1,3 A
Rezistență la supratensiune: 6 kV (IEC 61000-4-5)
Tipul și compoziția contactului: 1 C/O (contact de comutare)
Fluxul de căldură convențional în aer liber: 3 A (circuit de control)
Tip de protecție: siguranță BS 3 A (pentru circuitul de control), întrerupător GB2 3 A (pentru circuitul de control), Siguranță GG 3 A (pentru circuitul de control)
Sensibilitate la defect de fază: < 3 s
Resetare: Resetare automată fixă 120 s, electrică prin întreruperea tensiunii de alimentare pentru min. 0,1 s, Resetare manuală
Interval de timp: 0,2...10 s - buton O-time, 0,3...10 s - buton O-time, 0,5...30 s - buton D-time
Funcție de semnalizare: 2 LED-uri
Caracteristici mecanice
Opțiuni de montare: Direct pe comutator magnetic, șină
Cuplu de strângere: Circuit de control: 0,6...1,2 N.m (cu conexiune cu papuc), Circuit de alimentare: 2 N.m (cu cablu)
Înălțime: 67,5 mm
Lățime: 45 mm
Adâncime: 67,5 mm
Condiții de mediu
Standarde: IEC 60255-6, IEC 60947
Certificări de produs: CSA, UL, GOST
Grad de protecție: IP20 (IEC 60529)
Temperatură ambiantă de funcționare: -25…60 °C (IEC 60947-4-1)
Temperatură ambiantă de depozitare: -30…80 °C
Altitudine de funcționare: 2000 m
Rezistență la foc:850 °C (IEC 60695-2-1) Rezistență la impact: 15 gn 11 ms (IEC 60068-2-7) Rezistență la vibrații: 4 gn (IEC 60068-2-6)
