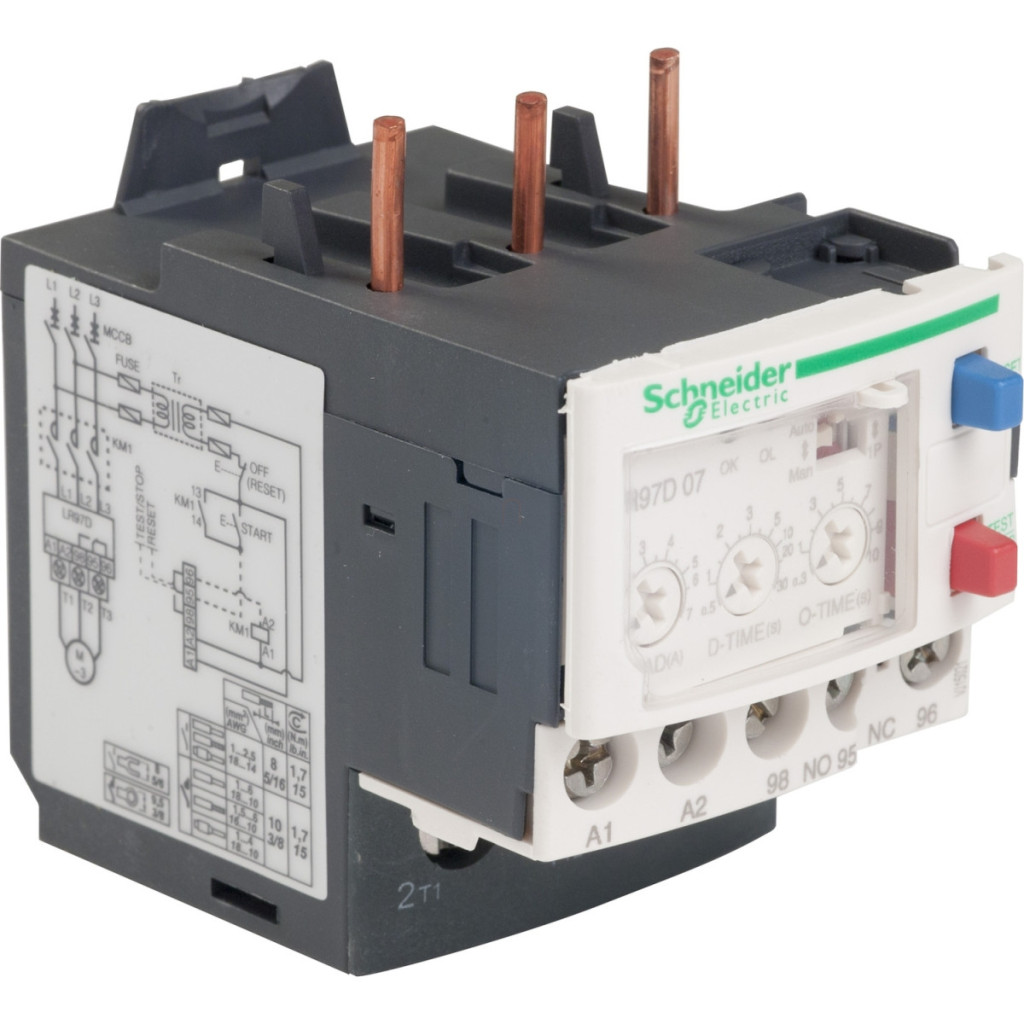

Schneider Electric TeSys LR97D07M7 este un releu electronic sofisticat de supracurent care oferă o soluție eficientă pentru protecția motoarelor în echipamentele industriale. Acest dispozitiv modern de protecție aparține în mod specific familiei de produse TeSys D și este compatibil cu LC1D09...D38, fiind astfel alegerea ideală pentru protecția motoarelor electrice în diverse aplicații industriale. Releul TeSys LR97D funcționează la o tensiune de alimentare de 200-240 V c.a. și oferă protecție termică reglabilă în intervalul 1,2-7 A. Dispozitivul are o serie de funcții de protecție, inclusiv detectarea pierderii de fază (cu un timp de răspuns de < 3 secunde), protecție împotriva blocării rotorului sau blocării mecanice (dacă curentul depășește de 3 ori valoarea setată) și protecție la suprasarcină (când curentul maxim depășește valoarea setată). Releul are un contact 1C/O, astfel încât atât contactele normal deschise, cât și cele normal închise sunt disponibile pentru control. Dispozitivul este compatibil cu standardele internaționale, inclusiv IEC 60947 și IEC 60255-6, și are certificări GOST, CSA și UL. Gradul de protecție IP20 asigură funcționarea corectă a releului într-un mediu industrial normal. Dispozitivul funcționează într-un interval de temperatură de funcționare de la -25 la 60 °C, ceea ce oferă posibilități de aplicare extrem de largi în diverse condiții de mediu. Releul TeSys LR97D07M7 poate fi montat cu ușurință direct pe un comutator magnetic sau pe o șină. Dispozitivul are dimensiuni compacte: înălțimea și adâncimea sunt ambele de 67,5 mm, iar lățimea este de 45 mm. Funcțiile de semnalizare includ 2 LED-uri, care facilitează evaluarea rapidă a stării. Releul acceptă resetarea automată (cu o valoare fixă de 120 de secunde), resetarea electrică cu o întrerupere a alimentării de cel puțin 0,1 secunde și resetarea manuală. Releul TeSys LR97D are diferite intervale de timp care pot fi setate folosind butoanele O-time și D-time: 0,2...10 s, 0,3...10 s sau 0,5...30 s. În ceea ce privește capacitatea de comutare, releul poate rezista la supratensiuni de până la 6 kV în conformitate cu IEC 61000-4-5 și are, de asemenea, o tensiune nominală de impuls de 6 kV. Circuitul de control are un curent termic convențional în aer liber de 3 A. Produsul poate rezista la șocuri de 15 gn timp de 11 ms și vibrații de 4 gn, în conformitate cu standardele IEC relevante.
Schneider Electric TeSys LR97D - LR97D07M7 - Releu electronic D comutator magnetic, 1,2 - 6 A, 220 V c.a. date tehnice
Date de bază
Familia de produse: TeSys
Denumirea produsului: TeSys D
Denumire scurtă a dispozitivului: LR97
Tipul produsului: Rele electronic de supracurent
Aplicație releu: Sensibilitate la pierderea de fază, rotor blocat, blocaj mecanic I > 3 x I setat, suprasarcină Imax > I setat
Compatibilitate produs: LC1D09...D38
Tip rețea: CA
Caracteristici electrice
Tensiune nominală de alimentare: 200...240 V CA
Interval de reglare protecție termică: 1,2...7 A
Tensiune nominală de funcționare: 600 V AC 50/60 Hz conform CSA, 600 V AC 50/60 Hz conform UL, 690 V AC 50/60 Hz conform IEC 60947-4-1
Frecvența rețelei: 50...60 Hz
Prag de declanșare: 1,2...6 A
Rezistență la supratensiune: 6 kV conform IEC 61000-4-5
Tipul și compoziția contactului: 1 C/O
Curent termic convențional în aer liber: 3 A pentru circuitul de control
Funcții de protecție
Tip de protecție: siguranță BS 3 A - pentru circuitul de control, întrerupător miniatural GB2 3 A - pentru circuitul de control, siguranță GG 3 A - pentru circuitul de control
Sensibilitate la pierderea de fază: < 3 s
Resetare: Resetare automată fixă 120 s, Resetare electrică prin întreruperea alimentării cu energie electrică timp de cel puțin 0,1 s, Resetare manuală
Caracteristici de temporizare
Interval de timp: 0,2...10 s - buton O-time, 0,3...10 s - buton O-time, 0,5...30 s - buton D-time
Afișaj și conexiuni
Funcție de semnalizare: 2 LED-uri
Cuplu de strângere: Circuit de control: 0,6...1,2 N.m la terminale, Circuit de alimentare: 2 N.m la cablu
Caracteristici fizice
Înălțime: 67,5 mm
Lățime: 45 mm
Adâncime: 67,5 mm
Caracteristici de mediu
Standarde: IEC 60947, IEC 60255-6
Certificări de produs: GOST, CSA, UL
Grad de protecție: IP20 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -25...60 °C conform IEC 60947-4-1
Temperatura ambiantă în timpul depozitării: -30...80 °C
Altitudine de funcționare: 2000 m
Rezistență la foc:850 °C conform IEC 60695-2-1 Rezistență la impact: 15 gn 11 ms conform IEC 60068-2-7 Rezistență la vibrații: 4 gn conform IEC 60068-2-6
