Releul electronic de supracurent LR97D25B din gama TeSys LR97D de la Schneider Electric este un dispozitiv de protecție extrem de versatil, care oferă performanțe remarcabile în medii industriale. Acest releu compact este proiectat în principal pentru a proteja motoarele electrice, detectând și gestionând în mod eficient problemele cauzate de suprasarcină, blocaje mecanice și pierderea de fază. LR97D25B funcționează cu o alimentare de 24 V c.a./c.c. și poate fi utilizat într-un interval de curent de 5-25 A. Este o alegere excelentă pentru aplicații în care protecția precisă și fiabilă împotriva supracurentului este importantă. O caracteristică deosebit de avantajoasă este protecția împotriva pierderii de fază, care răspunde la astfel de defecțiuni în mai puțin de 3 secunde, prevenind deteriorarea motorului. Releul este compatibil cu contactoare de tip LC1D09...D38, fiind ușor de integrat în sistemele existente. Releul are caracteristici de funcționare remarcabile: are o tensiune nominală de funcționare de 600 V c.a. (conform CSA și UL) sau 690 V c.a. (conform IEC 60947-4-1). Pragul de declanșare poate fi setat între 5 și 21 A, permițând o reglare precisă în funcție de caracteristicile motorului care trebuie protejat. Dispozitivul oferă mai multe opțiuni de resetare: resetare automată după 120 de secunde, resetare electrică prin întreruperea alimentării cu energie electrică timp de cel puțin 0,1 secunde sau resetare manuală. Intervalele de timp reglabile (0,2...10 s, 0,3...10 s, 0,5...30 s) pot fi adaptate la diferite cerințe de aplicare. Releul are un design compact și ușor de utilizat: are o înălțime și o adâncime de 67,5 mm și o lățime de numai 45 mm. Are două LED-uri pentru a indica funcționarea, ceea ce facilitează verificarea stării. Opțiunile de conectare sunt extrem de flexibile, cu diferite opțiuni de cablare disponibile atât pentru circuitele de control, cât și pentru circuitele de alimentare. Gradul de protecție IP20 oferă o protecție adecvată într-un mediu industrial tipic. LR97D25B are o gamă largă de temperaturi de funcționare: poate fi utilizat între -25 și 60 °C și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Produsul este rezistent la diverse influențe ambientale: are o rezistență la șocuri de 15 gn 11 ms, o rezistență la vibrații de 4 gn și protecție la supratensiune de 6 kV. Releul electronic de supracurent Schneider Electric LR97D25B este conform cu standardele recunoscute la nivel internațional (IEC 60947, IEC 60255-6) și are certificări renumite, precum UL, GOST și CSA, care garantează fiabilitatea și calitatea produsului în aplicații industriale.

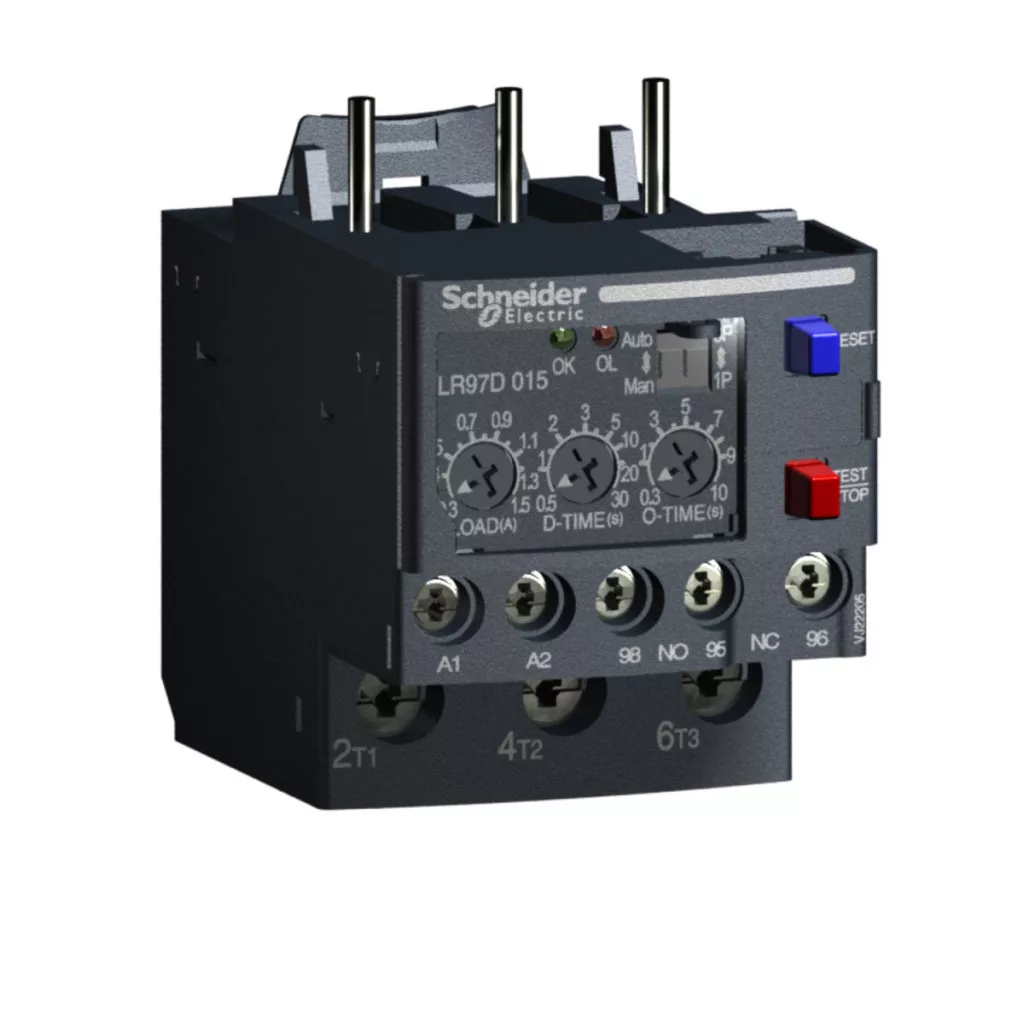

Schneider Electric TeSys LR97D - LR97D25B - Releu electronic comutator magnetic D, 5 - 21 A, 24 V c.a./c.c. date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: LR97
Tipul produsului sau al componentei: Rele electronic de supracurent
Aplicația dispozitivului: Protecție
Aplicație releu: Supraîncărcare Imax > Isetting
Rotor blocat, blocaj mecanic I > 3 x Isetting
Detectarea defectării fazei
Compatibilitate produs: LC1D09...D38
Tipul rețelei: CA, CC
Tensiune nominală de alimentare [Us]: 24 V CA/CC
Interval de reglare a protecției termice: 5...25 A
Tensiune nominală de funcționare [Ue]: 600 V AC 50/60 Hz pentru circuite de alimentare, conform standardului CSA
600 V AC 50/60 Hz pentru circuite de alimentare, conform standardului UL
690 V AC 50/60 Hz pentru circuite de alimentare, conform standardului IEC 60947-4-1
Caracteristici suplimentare
Frecvența rețelei: 50...60 Hz
Suport de montare: Direct pe contactor, pe șină
Prag de declanșare: 5...21 A
Rezistență la supratensiune: 6 kV conform IEC 61000-4-5
Tipul și compoziția contactului: 1 C/O
Fluxul de căldură convențional în aer liber [Ith]: 3 A pentru circuitul de control
Tip de protecție: Siguranță BS 3 A - pentru circuitul de control
Întrerupător GB2 3 A - pentru circuitul de control
Siguranță GG 3 A - pentru circuitul de control
Sensibilitate la defect de fază: < 3 s
Resetare: Resetare automată 120 s fixă
Electrică, prin întreruperea alimentării cu energie electrică timp de cel puțin 0,1 s
Resetare manuală
Interval de timp: 0,2...10 s - cu butonul O-time
0,3...10 s - cu butonul O-time
0,5..30 s - cu butonul D-time
Funcție de semnalizare: 2 LED-uri
Cuplu de strângere: Circuit de control: 0,6...1,2 N.m la capătul terminalului
Circuit de alimentare: 2 N.m pe cablu
Caracteristici fizice
Înălțime: 67,5 mm
Lățime: 45 mm
Adâncime: 67,5 mm
Date de mediu
Standarde: IEC 60947, IEC 60255-6
Certificări de produs: UL, GOST, CSA
Tratament de protecție: TH conform IEC 60068
Grad de protecție IP: IP20 conform IEC 60529
Temperatura aerului ambiant în timpul funcționării: -25...60 °C conform IEC 60947-4-1
Temperatura aerului ambiant în timpul depozitării: -30...80 °C Altitudine de funcționare: 2000 m Rezistență la foc: 850 °C conform IEC 60695-2-1 Rezistență la impact: 15 gn 11 ms conform IEC 60068-2-7
Rezistență la vibrații: 4 gn conform IEC 60068-2-6
Rigiditate dielectrică: 2 V 50 Hz conform IEC 60255-5
Protecție împotriva descărcărilor electrostatice: 6 kV mod indirect, 8 kV aer
Protecție împotriva câmpului radiat: 10 V/m Nivel 3
Protecție împotriva tranzitorilor rapizi: 2 kV
Interferențe radiate/conduite: 10 V conform EN 61000-4-6, Clasa A conform EN 55011
