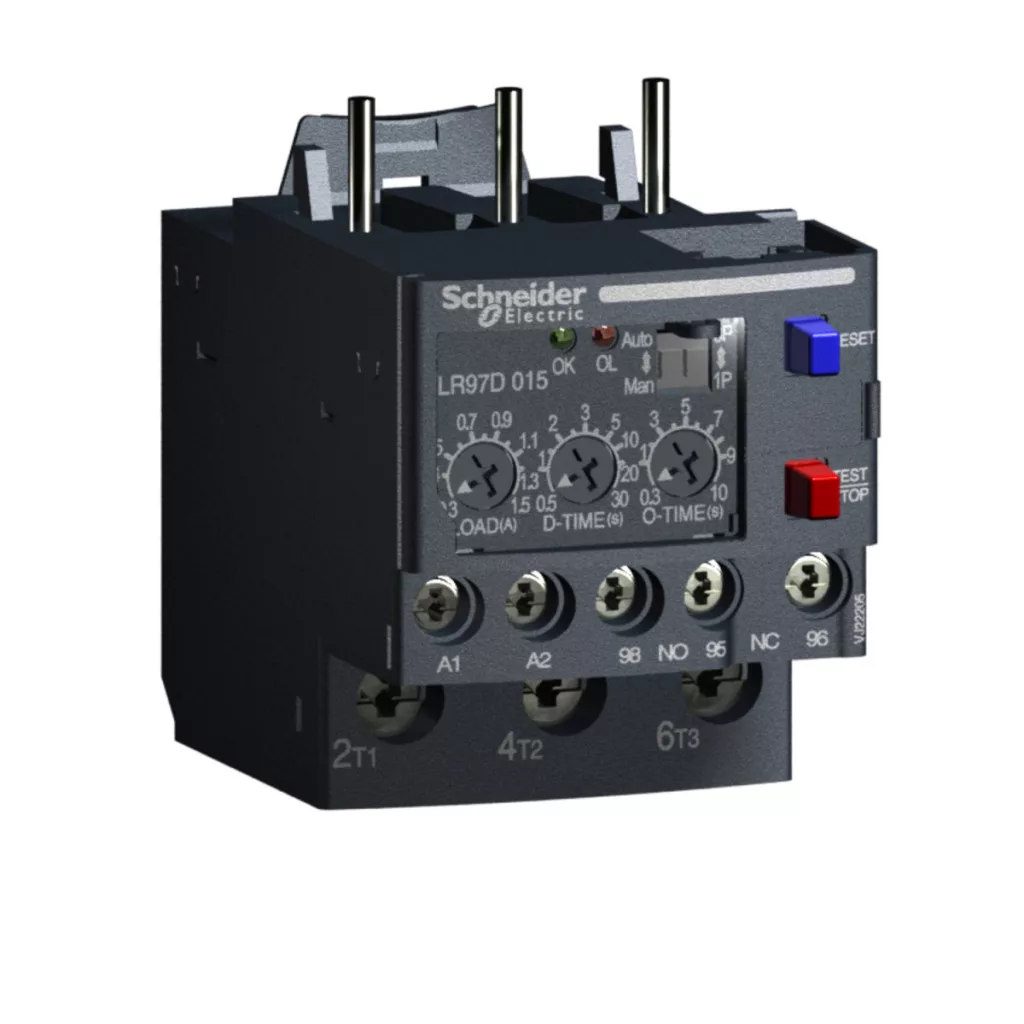

Schneider Electric TeSys LR97D38M7 este un releu electronic de supracurent de înaltă calitate, care aparține familiei de produse TeSys D. Acest dispozitiv de protecție de ultimă generație este special conceput pentru aplicații industriale în care protecția fiabilă împotriva supracurentului a motoarelor și echipamentelor este esențială. Releul LR97D38M7 funcționează cu o tensiune de alimentare de 200-240 V c.a. și are protecție termică reglabilă în intervalul 20-38 A. Cele mai importante funcții de protecție ale acestuia includ protecția la suprasarcină (când Imax > Iset), detectarea pierderii de fază și protecția împotriva blocării rotorului/blocării mecanice (când I > 3 x Iset). Este compatibil cu comutatoarele magnetice de tip LC1D25...D38, ceea ce permite o utilizare versatilă în diverse medii industriale. Releul de supracurent este proiectat pentru rețele de curent alternativ și funcționează optim la o frecvență de rețea de 50-60 Hz. O caracteristică specială este intervalul pragului de declanșare de 20-34 A, care poate fi reglat cu precizie în funcție de cerințele aplicației. Releul TeSys LR97D38M7 este deosebit de flexibil în ceea ce privește instalarea. Poate fi montat direct pe contactor sau fixat pe o șină, ceea ce facilitează integrarea în sistemele existente. Contactul de comutare (1 C/O) permite un control și un feedback flexibile. Circuitul de control are un curent termic convențional în aer liber de 3 A și poate fi utilizat cu diverse soluții de protecție: siguranța BS 3 A, întrerupătorul GB2 3 A sau siguranța GG 3 A pot fi utilizate pentru circuitul de control. Puterea nominală maximă variază foarte mult în funcție de diferitele tipuri de tensiune de alimentare, ceea ce îl face un dispozitiv deosebit de versatil pentru o varietate de medii industriale. Printre parametrii tehnici, rezistența nominală la tensiune de impuls de 6 kV este demnă de menționat, oferind o protecție excelentă împotriva tranzitorilor de rețea. Tensiunea de izolare este de 600 V (conform CSA și UL) și 690 V (conform IEC 60947-4-1) pentru circuitul de alimentare. Sensibilitatea la pierderea de fază este < 3 secunde, ceea ce asigură un răspuns rapid în condiții de funcționare potențial periculoase. Funcțiile de resetare includ resetarea automată (120 secunde fixe), resetarea electrică (cu o întrerupere minimă a alimentării de 0,1 secunde) și resetarea manuală. Intervalele de timp pot fi ajustate în mod flexibil folosind butoanele O-time și D-time, permițând o configurare precisă specifică aplicației. Dispozitivul are două LED-uri pentru funcții de semnalizare.
Schneider Electric TeSys LR97D - LR97D38M7 - Releu electronic D comutator magnetic, 20 - 34 A, 220 V c.a. date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys D
Denumire scurtă a dispozitivului: LR97
Tipul produsului sau al componentei: Rele electronic de supracurent
Aplicație releu: Supraîncărcare Imax > Iset, Sensibilitate la defect de fază, Rotor blocat, blocaj mecanic I > 3 x Iset
Compatibilitate produs: LC1D25...D38
Tip rețea: CA
Tensiune nominală de alimentare: 200...240 V c.a.
Interval de reglare a protecției termice: 20…38 A
Tensiune nominală de funcționare: 600 V c.a. 50/60 Hz pentru circuite de putere (conformitate CSA), 600 V c.a. 50/60 Hz pentru circuite de alimentare (conformitate UL), 690 V c.a. 50/60 Hz pentru circuite de alimentare (conformitate IEC 60947-4-1)
Caracteristici suplimentare
Frecvența rețelei: 50...60 Hz
Metodă de montare: Montare directă pe comutator magnetic, montabil pe șină
Prag de declanșare: 20...34 A
Rezistență la supratensiune: 6 kV (conform IEC 61000-4-5)
Tipul și compoziția contactului: 1 C/O (comutare)
Curent termic convențional în aer liber: 3 A pentru circuitul de control
Tip de protecție: siguranță BS 3 A - pentru circuitul de control, întrerupător GB2 3 A - pentru circuitul de control, siguranță GG 3 A - pentru circuitul de control
Caracteristici fizice
Înălțime: 67,5 mm
Lățime: 45 mm
Adâncime: 67,5 mm
Caracteristici de mediu
Standarde: IEC 60947, IEC 60255-6
Certificări ale produsului: CSA, GOST, UL
Grad de protecție IP: IP20 (conform IEC 60529)
Temperatura ambiantă de funcționare: -25…60 °C (conform IEC 60947-4-1)
Temperatura ambiantă de depozitare: -30…80 °C
Altitudine de funcționare: 2000 m
Rezistență la foc: 850 °C (conform IEC 60695-2-1)
Rezistență la impact: 15 gn 11 ms (conform IEC 60068-2-7)
Rezistență la vibrații: 4 gn (conform IEC 60068-2-6)
