Releul electronic de supracurent Schneider Electric TeSys LT47 seria LT4706M7S este o componentă fundamentală a sistemelor industriale de protecție fiabile. Acest dispozitiv compact, dar versatil, funcționează la o tensiune de alimentare de 200-240 V c.a. și oferă protecție flexibilă pentru o varietate de aplicații, cu un interval de reglare de 0,5-6 A. Scopul principal al LT4706M7S este de a oferi protecție împotriva suprasarcinii, în special în cazurile în care curentul maxim depășește valoarea setată (Imax > Isetting). O caracteristică specială este că detectează pierderea de fază și se activează și în cazul blocării mecanice sau blocării rotorului, când curentul depășește de trei ori valoarea setată (I > 3 x Isetting). Releul poate fi montat pe o șină DIN, ceea ce facilitează instalarea și integrarea în sistemele existente. Dispozitivul are 1 contact auxiliar NO + 1 contact auxiliar NC, care furnizează un curent termic convențional de 3 A în aer liber pentru circuitul de semnalizare. Dispozitivul are caracteristici avansate de compatibilitate electromagnetică, inclusiv rezistență la descărcări electrostatice (8 kV în aer liber, 6 kV în mod direct conform IEC 61000-4-2), protecție împotriva interferențelor electromagnetice (10 V/m conform IEC 61000-4-3) și rezistență la tranzitorii rapide (2 kV conform IEC 61000-4-4) și supratensiune (6 kV conform IEC 61000-4-5). Aceste caracteristici asigură o funcționare fiabilă chiar și în medii industriale dificile. Dispozitivul oferă două intervale de timp: 0,5-30 secunde pentru controlul timpului D și 0,3-10 secunde pentru controlul timpului O, permițând o ajustare precisă la aplicația specifică. Indicarea stării locale este asigurată de două LED-uri: unul verde și unul roșu, care indică în mod clar starea dispozitivului. Releul poate fi resetat fie cu ajutorul unui buton, fie electric, oferind utilizatorilor o flexibilitate suplimentară. Dispozitivul este conectat folosind terminale cu șurub care acceptă fire flexibile cu o secțiune transversală de 1-2,5 mm², cu sau fără capete de cablu. Cuplul de strângere recomandat pentru circuitul de semnalizare este de 1,7 N.m M3,5. Releul Schneider Electric TeSys LT47 seria LT4706M7S are dimensiuni compacte: înălțime 70,3 mm, lățime 71 mm și adâncime 77,2 mm. Are un grad de protecție IP20 conform standardelor IEC 60529 și VDE 0106 și oferă o gamă largă de temperaturi de funcționare (-25...60 °C fără degradarea performanței). Este conform cu standardele IEC 60255-6 și IEC 60947 și este certificat UL și CSA, asigurând utilizarea la nivel internațional. Dacă sunteți în căutarea unei protecții fiabile și versatile împotriva supracurentului pentru aplicații industriale, LT4706M7S este o alegere excelentă.

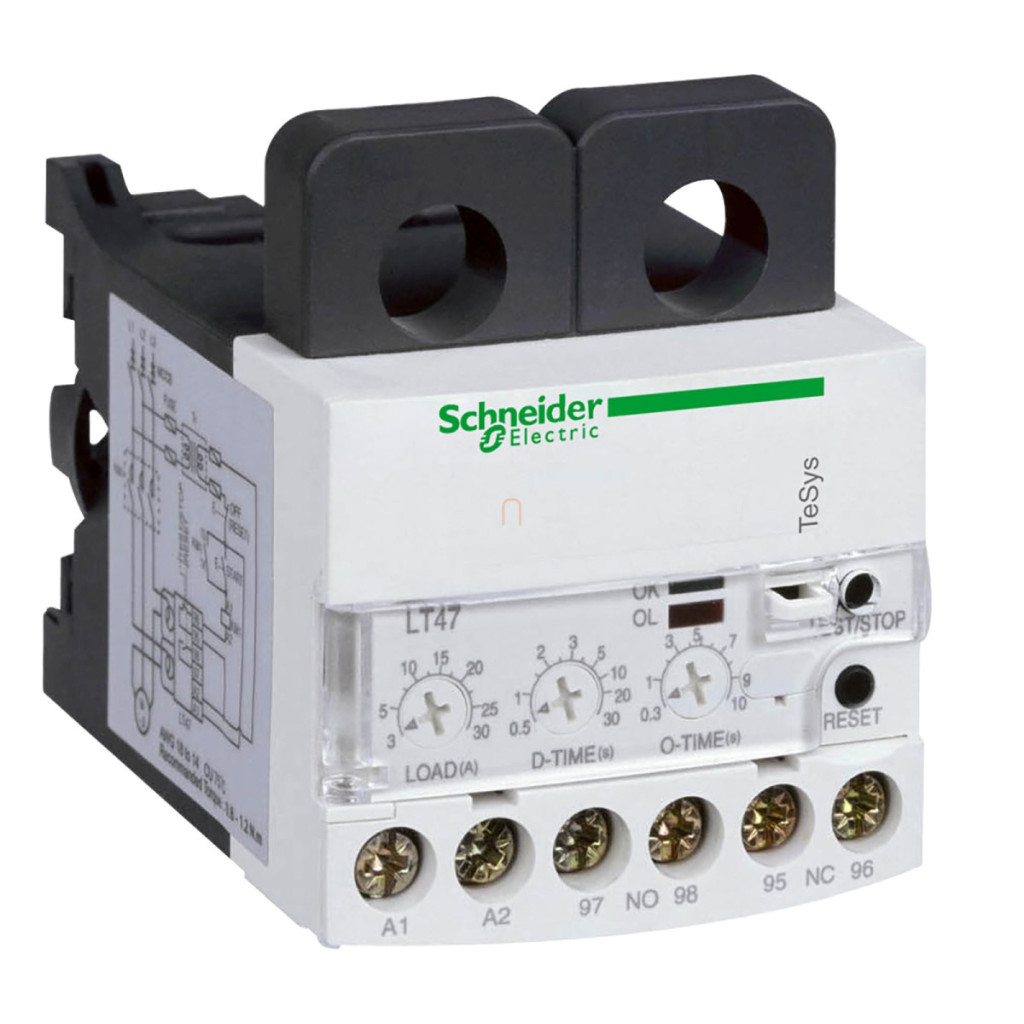

Schneider Electric TeSys LT47 - LT4706M7S - Releu electronic cu resetare manuală/electrică, 0,5 - 5 A, 220 V c.a. Date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys LT
Tipul produsului sau al componentei: Rele electronic de supracurent
Denumirea scurtă a dispozitivului: LT47
Aplicația dispozitivului: Protecție
Aplicație releu: Supraîncărcare Imax > Isetting, Sensibilitate la pierderea fazei, Blocare rotor, blocare mecanică I > 3 x Isetting
Parametri electrici
Tensiune nominală de alimentare: 200...240 V c.a.
Interval de reglare a declanșării termice: 0,5...6 A
Tensiune nominală de izolare: Circuit de alimentare: 600 V c.a. (conform CSA), 600 V c.a. (conform UL), 690 V c.a. (conform IEC 60947-4-1)
Frecvența rețelei: 50...60 Hz
Prag de declanșare: 0,5...5 A
Configurație contact auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber: 3 A pentru circuitul de semnal
Curent nominal al siguranței asociate: 3 A pentru circuitul de semnal gG, 3 A pentru circuitul de semnalizare BS
Rezistență nominală la tensiune de impuls: 6 kV
Intervale de timp
Interval de timp: 0,5...30 s - tip control timp D, 0,3...10 s - tip control timp O
Semnalele și controlul
Semnal local: 1 LED (verde), 1 LED (roșu)
Tip de control: Buton: resetare, Electric: resetare
Conexiuni, dimensiuni
Conexiune - terminale: Circuit indicator: terminal cu șurub 1...2,5 mm² - cu sau fără capăt de cablu flexibil
Cuplu de strângere: Circuit de semnalizare: 1,7 N.m M3,5
Înălțime: 70,3 mm
Lățime: 71 mm
Adâncime: 77,2 mm
Caracteristici de mediu
Standarde: IEC 60255-6, IEC 60947
Certificări de produs: UL, CSA
Grad de protecție IP: IP20 conform IEC 60529, IP20 conform VDE 0106
Temperatură ambiantă de funcționare: -25...60 °C fără reducerea puterii conform IEC 60947-4-1
Temperatură ambiantă de depozitare: -30...80 °C Altitudine de funcționare: 2000 m Robustețe mecanică: Impacturi: 15 Gn pentru până la 11 ms conform IEC 60068-2-7, Vibrații: 4 gn conform IEC 60068-2-6
Rezistență dielectrică: 2 kV la 50 Hz conform IEC 60255-5
