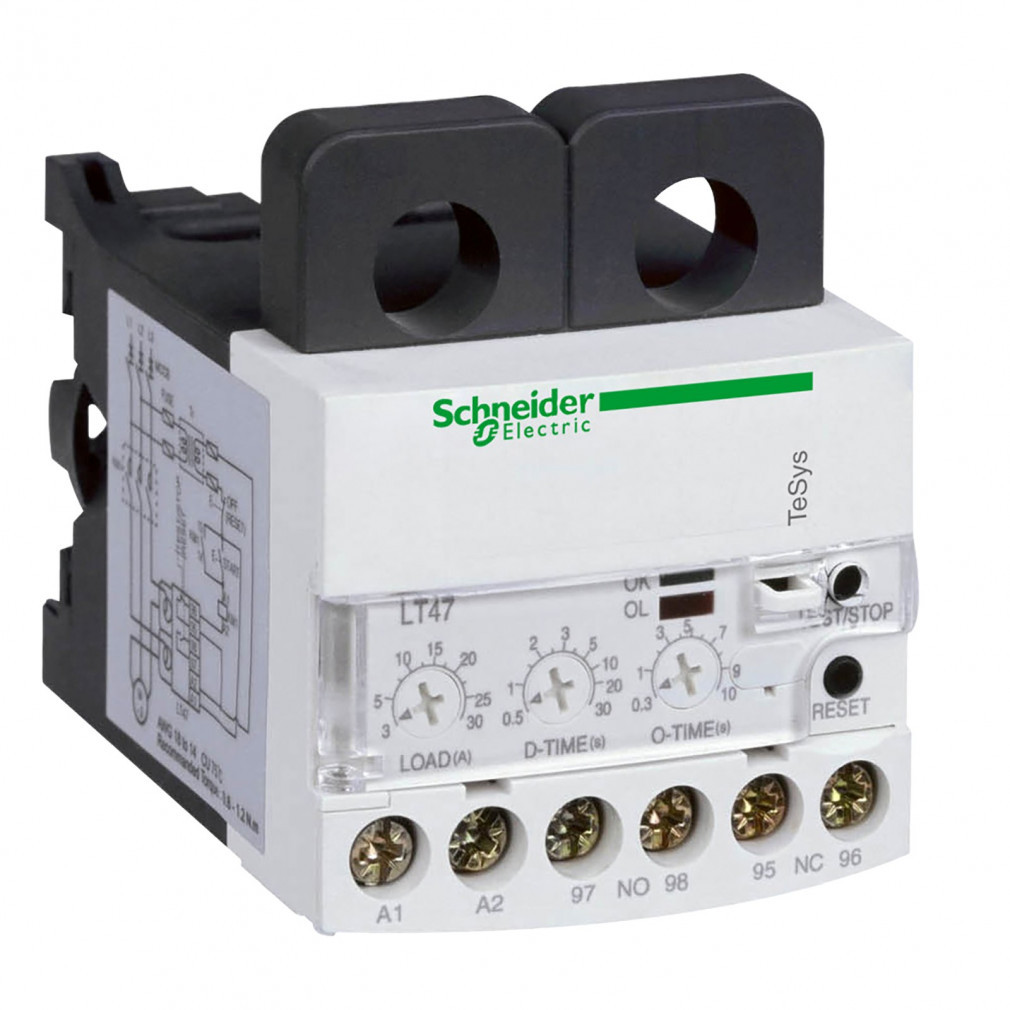

Releul electronic de supracurent Schneider Electric TeSys LT47 - LT4760M7A este un dispozitiv de control industrial de înaltă calitate, care oferă protecție fiabilă împotriva suprasolicitării și a altor defecțiuni electrice. Acest releu compact este potrivit în special pentru aplicații în care protecția echipamentelor și a sistemelor este esențială și este necesară funcționarea continuă. Modelul LT4760M7A din seria TeSys LT47 oferă funcții speciale de protecție: protejează împotriva suprasarcinii atunci când curentul depășește valoarea setată, precum și în cazul blocării mecanice sau blocării rotorului atunci când curentul este de peste 3 ori mai mare decât valoarea setată. De asemenea, detectează defectarea fazei, ceea ce este esențial pentru protejarea motoarelor trifazate. Dispozitivul funcționează într-un interval de tensiune de alimentare de 200-240 V c.a. și are un interval de reglare a declanșării termice de 5-60 A, oferind o flexibilitate extremă pentru utilizarea într-o varietate de medii industriale. Pragul de declanșare poate fi setat între 5 și 50 A, permițând adaptarea precisă la cerințele aplicației. TeSys LT4760M7A are o compatibilitate electromagnetică remarcabilă: este rezistent la descărcări electrostatice (8 kV în spațiu deschis și 6 kV în contact direct conform IEC 61000-4-2), are emisii conduse de clasa A conform EN 55011, protecție împotriva interferențelor electromagnetice de 10 V/m conform IEC 61000-4-3, imunitate la tranzitorii rapizi 2 kV conform IEC 61000-4-4, imunitate la supratensiuni 6 kV conform IEC 61000-4-5 și imunitate la interferențe de înaltă frecvență conductive 10 V conform IEC 61000-4-6. Contactul auxiliar al releului are o configurație 1NO + 1NC cu un curent termic convențional în aer liber de 3 A în circuitul de semnalizare. Siguranța recomandată pentru circuitul de semnalizare este 3 A gG sau 3 A BS. Tensiunea de rezistență la impulsuri este de 6 kV. Intervalul de timp poate fi setat de la 1 la 120 s pentru tipul de control R-time și de la 0,3 la 30 s pentru tipul de control O-time. Dispozitivul are 1 LED verde și 1 LED roșu pentru semnalizare locală, iar tipul său de control este resetare automată. Punctele de conectare ale Schneider Electric TeSys LT4760M7A sunt echipate cu terminale cu șurub pentru circuitul de semnalizare. Acestea pot fi utilizate pentru cabluri de 1-2,5 mm², cu sau fără capete de cablu flexibile. Cuplul de strângere pentru circuitul de semnalizare este de 1,7 Nm pentru șuruburi M3,5. Dimensiunile compacte ale dispozitivului (înălțime: 70,3 mm, lățime: 71 mm, adâncime: 77,2 mm) permit o instalare care economisește spațiu. Poate fi montat pe o șină și are o greutate netă de numai 0,192 kg. Releul poate fi utilizat într-un interval larg de temperaturi ambientale: între -25 °C și +60 °C, fără nicio reducere a performanței, conform IEC 60947-4-1, și poate fi depozitat la temperaturi între -30 °C și +80 °C. Altitudinea de funcționare este garantată până la 2000 de metri. Robustețea sa mecanică este remarcabilă: poate rezista la șocuri de 15 Gn timp de 11 ms conform IEC 60068-2-7 și la vibrații de 4 Gn conform IEC 60068-2-6. Rezistența dielectrică este de 2 kV la 50 Hz, conform IEC 60255-5. Nivelul de protecție este IP20, conform IEC 60529 și VDE 0106. Releul electronic de supracurent TeSys LT47 este conform cu standardele IEC 60255-6 și IEC 60947 și este certificat UL și CSA.
Schneider Electric TeSys LT47 - LT4760M7A - Releu electronic cu resetare automată, 5 - 50A, 220VAC date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys LT
Tipul produsului: Rele electronic de supracurent
Denumirea scurtă a dispozitivului: LT47
Aplicația dispozitivului: Protecție
Aplicația releului: Supraîncărcare Imax > Isetting
Blocarea părților rotative, blocaj mecanic I > 3 x Isetting
Sensibilitate la defect de fază
Tensiune nominală de alimentare [Us]: 200...240 V c.a.
Interval de reglare a declanșării termice: 5…60 A
Tensiune nominală de izolare [Ui]: Circuit de alimentare: 600 V c.a. conform standardului CSA
Circuit de alimentare: 600 V c.a. conform standardului UL
Circuit de alimentare: 690 V c.a. conform standardului IEC 60947-4-1
Caracteristici suplimentare
Frecvența rețelei: 50...60 Hz
Metodă de montare: Șină
Prag de declanșare: 5...50 A
Compatibilitate electromagnetică: Rezistență la descărcări electrostatice: 8 kV în spațiu liber, conform IEC 61000-4-2
Rezistență la descărcări electrostatice: 6 kV în mod direct, conform IEC 61000-4-2
Emisii conduse: Clasa A conform EN 55011
Protecție împotriva interferențelor electromagnetice: 10 V/m conform IEC 61000-4-3
Imunitate la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Imunitate la supratensiune: 6 kV conform IEC 61000-4-5
Interferență de înaltă frecvență condusă: 10 V conform standardului IEC 61000-4-6
Compoziția contactului auxiliar: 1 NO + 1 NC
Curent termic convențional măsurabil în aer liber [Ith]: 3 A pentru circuitul de semnalizare
Curent nominal al siguranței: 3 A pentru circuitul de semnalizare gG
3 A pentru circuitul de semnalizare BS
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV
Interval de timp: 1...120 s - tip control timp R
0,3...30 s - tip de control O-time
Semnalizare locală: 1 LED (verde)
1 LED (roșu)
Tip de control: automat: resetare
Conexiuni - terminale
Circuit de semnalizare: terminale cu șurub 1 1…2,5 mm² - rigiditate cablu: capăt cablu flexibil
Circuit de semnalizare: borne cu șurub 1 1…2,5 mm² - rigiditate cablu: fără capăt flexibil al cablului
Circuit de semnalizare: borne cu șurub 2 1…2,5 mm² - rigiditate cablu: cu capăt flexibil al cablului
Cuplu de strângere: Circuit de semnalizare: 1,7 N.m M3,5 Dimensiuni Înălțime: 70,3 mm Lățime: 71 mm Adâncime: 77,2 mm Greutate netă: 0,192 kg 0,192 kg
Mediu
Standarde: IEC 60255-6
IEC 60947
Certificări ale produsului: UL
CSA
Grad de protecție: TH este conform cu standardul IEC 60068
Grad de protecție IP: IP20 este conform cu standardul IEC 60529
IP20 este conform cu standardul VDE 0106
Temperatura ambiantă de funcționare: -25…60 °C fără reducerea performanței, conform standardului IEC 60947-4-1
Temperatură ambiantă de depozitare: -30…80 °C Conform standardului IEC 60947-4-1 15 Gn până la 11 ms conform standardului IEC 60068-2-7
Vibrații: 4 gn conform standardului IEC 60068-2-6
Rezistență dielectrică: 2 kV la 50 Hz conform standardului IEC 60255-5
