Corpul de comutare cu 3 poli, cu denumirea V0, din gama de produse TeSys VARIO de la Schneider Electric, reprezintă o alegere excelentă pentru aplicații industriale în care este necesară o soluție de comutare fiabilă. Acest corp de comutare de mare putere are un curent nominal de 25 A și poate fi utilizat într-o gamă largă de domenii de aplicare. Corpul de comutare TeSys VARIO V0 are 3 contacte NO (deschise în poziția inițială) și este potrivit pentru utilizare atât în rețelele de curent alternativ, cât și în cele de curent continuu. Dispozitivul funcționează la o frecvență de rețea de 50/60 Hz și poate fi utilizat până la o tensiune de funcționare de 690 V CA, conform standardului IEC. Este de remarcat în special versatilitatea dispozitivului, care permite aplicații cu diferite niveluri de putere: până la 11 kW la o tensiune de 500 V (AC-23A), până la 11 kW la o tensiune de 690 V (AC-3), precum și până la 15 kW la o tensiune de 690 V (AC-23A). În plus, este potrivit și pentru aplicații de până la 4 kW la o tensiune de 230-240 V (AC-3), de până la 5,5 kW la o tensiune de 400-415 V (AC-3) și de până la 7,5 kW la o tensiune de 500 V (AC-3). Corpul de comutare TeSys VARIO V0 are parametri tehnici remarcabili. Curentul termic al dispozitivului, măsurat în aer liber, este de 25 A, în timp ce curentul termic măsurat în spațiu închis este de 20 A. Capacitatea de pornire este de 250 A la 400 V (în cazul AC-21A, AC-22A și AC-23A), iar capacitatea de întrerupere este de 200 A la 400 V (în cazul AC-21A, AC-22A și AC-23A). Curentul nominal condițional de scurtcircuit este de 10 kA la 400 V, asociat cu un siguranțe de 25 A de tip aM sau gG. Rezistența nominală la tensiune de impuls este de 8 kV, iar curentul admisibil de scurtă durată este de 300 A la 400 V pentru o durată de 1 secundă. Durata de viață mecanică este de 100 000 de cicluri de comutare, iar durata de viață electrică este de 100 000 de cicluri în cazul AC-21 și de 30 000 de cicluri în cazul DC-1...5. Întrerupătorul este adecvat și pentru deconectare (secționare), ceea ce reprezintă un aspect important din perspectiva funcționării în condiții de siguranță. Instalarea produsului este simplă, putând fi montat pe o șină simetrică sau pe o placă. Conectarea se realizează cu borne cu șurub, în cazul circuitului de putere cu cabluri de 10 mm² rigide sau de 6 mm² flexibile, prevăzute cu capete de cablu. Cuplul de strângere al clemelor cu șurub este de 2,1 Nm. Dimensiunile corpului comutatorului sunt compacte: 74 mm înălțime, 55 mm lățime și 60 mm adâncime, greutatea fiind de doar 0,2 kg. Gradul de protecție este IP20 conform standardului IEC 60529, ceea ce oferă o protecție adecvată pentru dispozitiv într-un mediu industrial normal. Aparatul poate fi utilizat la temperaturi ambientale cuprinse între -20 °C și +50 °C și respectă standardul strict IEC 60947-3. Corpul comutatorului Schneider Electric TeSys Mini-Vario V0 deține numeroase certificări internaționale, inclusiv certificările UL, CSA, GL, UKCA și CCC.

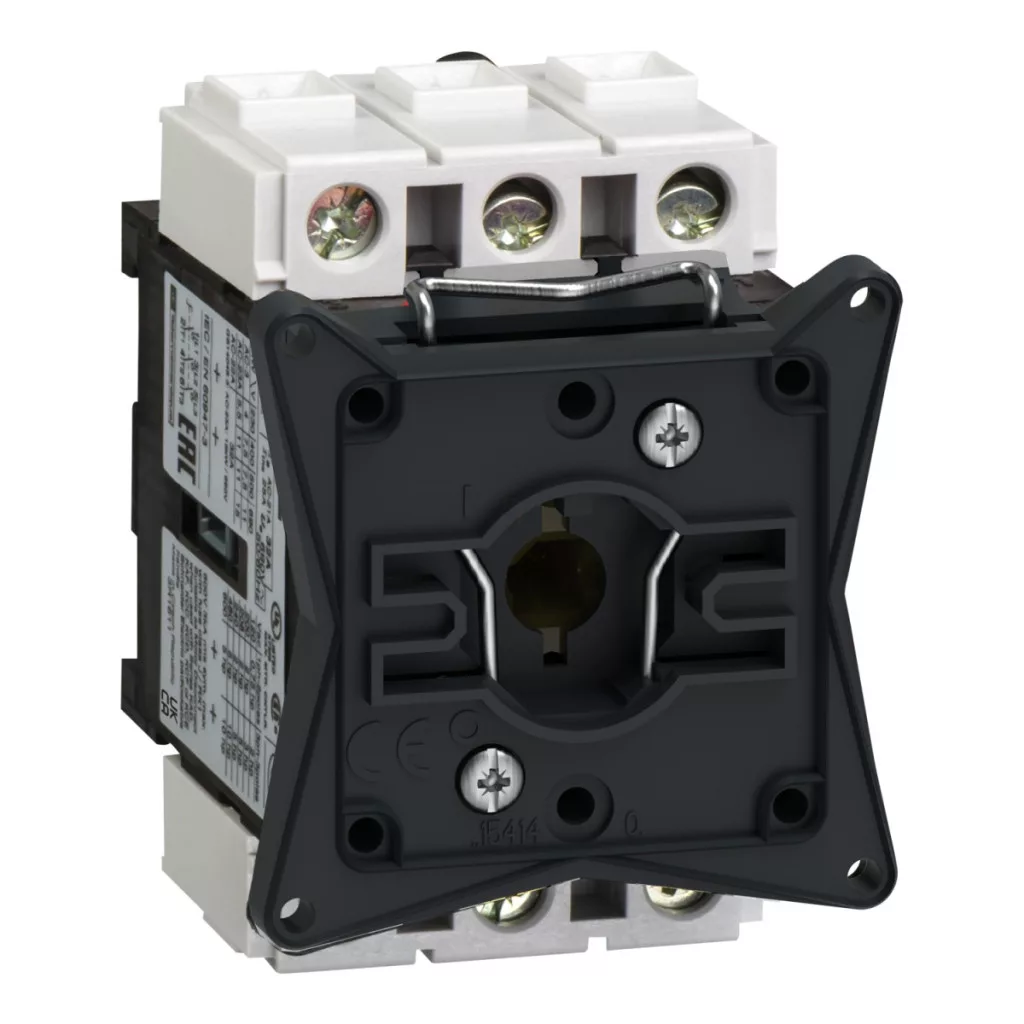

Schneider Electric TeSys Mini-Vario - V0 - Corp de comutare tripolar 25 A - Specificații tehnice
Caracteristici principale
Gama de produse: TeSys
Denumire produs: TeSys VARIO
Denumire scurtă a produsului: V
Tip de produs: Corp de comutare
Informații suplimentare
Mod de montare: Șină simetrică sau placă
Nivel de putere: De mare putere
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Tipul rețelei: CA, DC
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare IEC: 690 V AC 50/60 Hz
Caracteristici de putere
Putere nominală de funcționare IEC (W): 11 kW la 500 V (AC-23A), 11 kW la 690 V (AC-3), 15 kW la 690 V (AC-23A), 4 kW la 230-240 V (AC-3), 5,5 kW la 400-415 V (AC-3), 7,5 kW la 500 V (AC-3), 5,5 kW la 230-240 V (AC-23A), 7,5 kW la 400-415 V (AC-23A)
Curent nominal de funcționare: 14,5 A AC-23 Ue: 400 V
Curent termic convențional măsurat în aer liber: 25 A
Curent termic convențional măsurat în spațiu închis: 20 A
Parametri electrici
Capacitate de comutație (I Rms): 250 A la 400 V AC-21A, 250 A la 400 V AC-22A, 250 A la 400 V AC-23A
Capacitate de întrerupere: 200 A la 400 V (AC-21A), 200 A la 400 V (AC-22A), 200 A la 400 V (AC-23A)
Curent nominal condițional de scurtcircuit: 10 kA la 400 V - siguranță asociată 25 A aM, 10 kA la 400 V - siguranță asociată 25 A gG
Capacitate nominală de pornire la scurtcircuit: 1 kA la 400 V la valoarea de vârf
Clasa de funcționare intermitentă: 30
Adecvare pentru deconectare: Da
Rezistență nominală la tensiune de impuls: 8 kV
Capacitate nominală de menținere a curentului pe termen scurt: 300 A la 400 V, durată: 1 s
Caracteristici mecanice
Durată de viață mecanică: 100000 de cicluri
Durată de viață electrică: 100000 de cicluri AC-21, 30000 de cicluri DC-1...5
Metodă de conectare IEC: Circuit de putere: borne cu șurub 10 mm² - compact, Circuit de putere: borne cu șurub 6 mm² - flexibil - cu capăt de cablu
Cuplu de strângere: Circuit de putere: 2,1 N.m - pe borne cu șurub
Dimensiuni (înălțime x lățime x adâncime): 74 mm x 55 mm x 60 mm
Condiții de mediu
Standarde: IEC 60947-3
Certificări de produs: UL, CSA, GL, UKCA, CCC
Grad de protecție: IP20 conform IEC 60529
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șoc 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura mediului de funcționare: -20…50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
