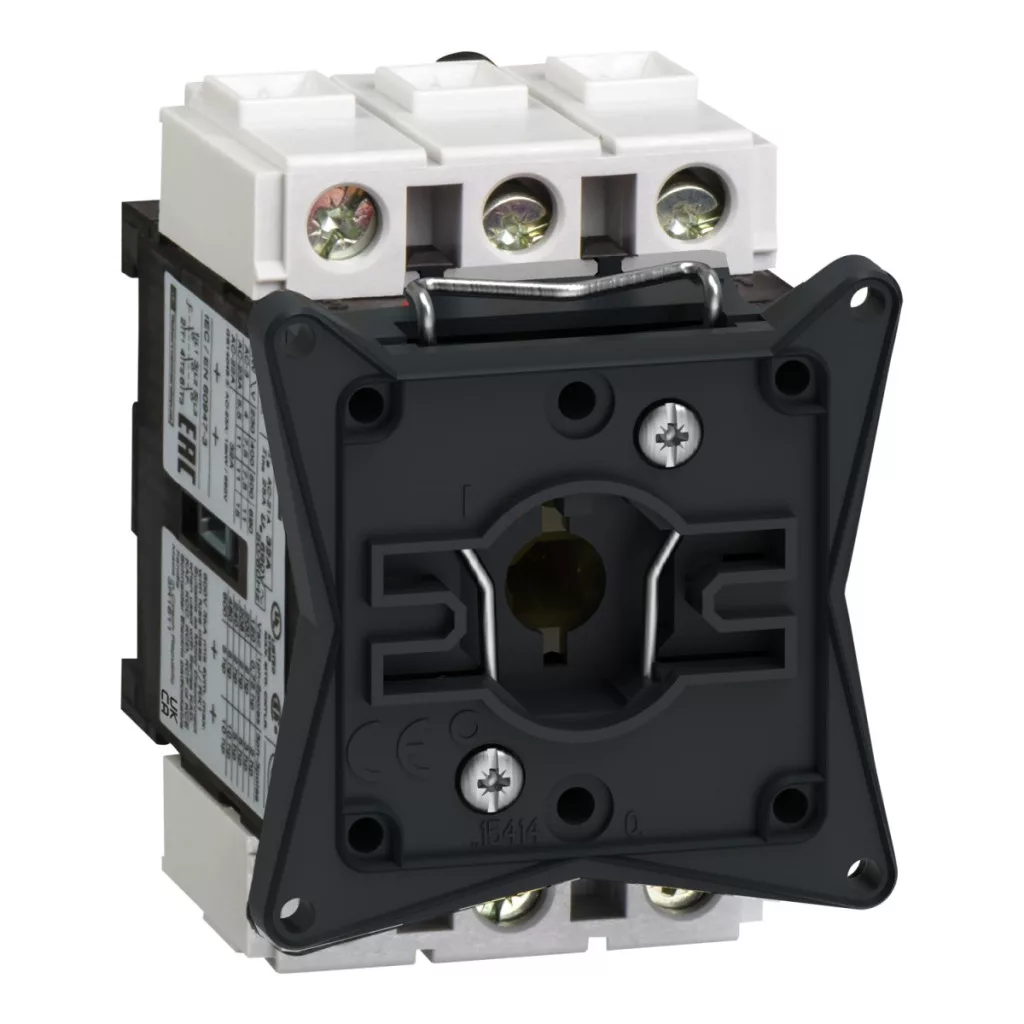

Corpul de comutare Schneider Electric TeSys Mini-Vario V01 este un element de comutare electric inovator, compact și de mare putere, care oferă o soluție excelentă pentru diverse aplicații industriale. Acest comutator cu 3 poli și 20 A face parte din gama de produse TeSys, o serie remarcabilă de dispozitive de control industrial fiabile și de înaltă calitate de la Schneider Electric. Caracteristica specială a comutatorului TeSys Mini-Vario V01 este performanța ridicată ascunsă în dimensiunile reduse. Are o înălțime de doar 74 mm, o lățime de 55 mm și o adâncime de 60 mm, dar se mândrește cu parametri electrici excelenți. Comutatorul are 3 contacte NO (de închidere) și poate fi utilizat atât în rețele de curent alternativ, cât și de curent continuu, la o frecvență de rețea de 50/60 Hz. Tensiunea nominală de funcționare (Ue) poate ajunge până la 690 V CA și poate fi utilizat la mai multe niveluri de putere: 11 kW la 690 V (AC-23A), 3 kW la 230-240 V (AC-3), 4 kW la 400-415 V (AC-3), 5,5 kW la 500 V (AC-3), 7,5 kW la 500 V (AC-23A), 7,5 kW la 690 V (AC-3), 4 kW la 230-240 V (AC-23A), precum și 5,5 kW la 400-415 V (AC-23A). Printre alte caracteristici electrice importante ale corpului de comutare TeSys Mini-Vario V01 se numără curentul termic convențional de 20 A măsurat în aer liber (Ith) și curentul termic convențional de 16 A măsurat în spațiu închis (Ithe). Remarcabilă este capacitatea de pornire de 200 A la 400 V (AC-21A, AC-22A, AC-23A), precum și capacitatea de întrerupere de aceeași valoare. Curentul de scurtcircuit condiționat este de 10 kA la 400 V cu siguranțe aM sau gG de 20 A, în timp ce capacitatea de pornire la scurtcircuit este de 1 kA la 400 V la valoarea de vârf. Acești parametri asigură performanțe și fiabilitate excepționale în aplicațiile industriale de zi cu zi. Durabilitatea mecanică și electrică a produsului este, de asemenea, remarcabilă: durată de viață mecanică de 100.000 de cicluri, precum și durată de viață electrică de 100.000 de cicluri în modul AC-21 și de 30.000 de cicluri în modul DC-1...5. Corpul comutatorului are grad de protecție IP20 conform standardului IEC 60529 și deține numeroase certificări internaționale, precum UL, CSA, GL, UKCA și CCC. Corpul comutatorului V01 poate fi utilizat la temperaturi ambientale cuprinse între -20 și +50 °C și are o rezistență la foc de 960 °C, conform standardului IEC 60695-2-1. Instalarea este extrem de simplă: se poate monta pe șină simetrică sau pe placă, iar conectarea se realizează cu cleme cu șurub (pentru cabluri rigide cu secțiune de până la 10 mm² și pentru cabluri flexibile cu secțiune de până la 6 mm²). Cuplul de strângere al conectorilor este de 2,1 Nm.
Schneider Electric TeSys Mini-Vario - V01 - Carcasă de comutare tripolară 20 A - Specificații tehnice
Caracteristici principale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: V
Tip de produs: Corp de comutare
Informații suplimentare
Mod de fixare: Șină simetrică, Placă
Nivel de putere: Putere mare
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Tipul rețelei: AC, DC
Frecvența rețelei: 50/60 Hz
Parametri electrici
Tensiune nominală de funcționare IEC [Ue]: 690 V CA 50/60 Hz
Putere nominală de funcționare IEC în W: 11 kW la 690 V (AC-23A), 3 kW la 230-240 V (AC-3), 4 kW la 400-415 V (AC-3), 5,5 kW la 500 V (AC-3), 7,5 kW la 500 V (AC-23A), 7,5 kW la 690 V (AC-3), 4 kW la 230-240 V (AC-23A), 5,5 kW la 400-415 V (AC-23A)
Curent nominal de funcționare [Ie]: 11 A AC-23 Ue: 400 V
Curent termic convențional măsurat în aer liber [Ith]: 20 A
Curent termic convențional în circuit închis [Ithe]: 16 A
Capacitate de pornire (I Rms): 200 A la 400 V AC-21A, 200 A la 400 V AC-22A, 200 A la 400 V AC-23A
Capacitate de întrerupere: 200 A la 400 V (AC-21A), 200 A la 400 V (AC-22A), 200 A la 400 V (AC-23A)
Curent nominal de scurtcircuit condiționat: 10 kA la 400 V - siguranță asociată 20 A aM, 10 kA la 400 V - siguranță asociată 20 A gG
Capacitate nominală de pornire la scurtcircuit [Icm]: 1 kA la 400 V la valoarea de vârf
Clasa de funcționare intermitentă: 30
Potrivit pentru izolație: Da
Rezistență nominală la impulsuri [Uimp]: 8 kV
Curent nominal de scurtă durată Rms [Icw]: 300 A la 400 V, durată: 1 s
Caracteristici mecanice
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Tip conector IEC: Circuit de alimentare: bornă cu șurub 10 mm² - compactă, Circuit de alimentare: bornă cu șurub 6 mm² - flexibilă - cu capăt de cablu
Cuplu de strângere: Circuit de alimentare: 2,1 N.m - borne cu șurub
Parametri fizici
Înălțime: 74 mm
Lățime: 55 mm
Adâncime: 60 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: UL, CSA, GL, UKCA, CCC
Grad de protecție: IP20 conform IEC 60529
Tratament de protecție: TC
Rezistență mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura mediului de funcționare: -20...50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
