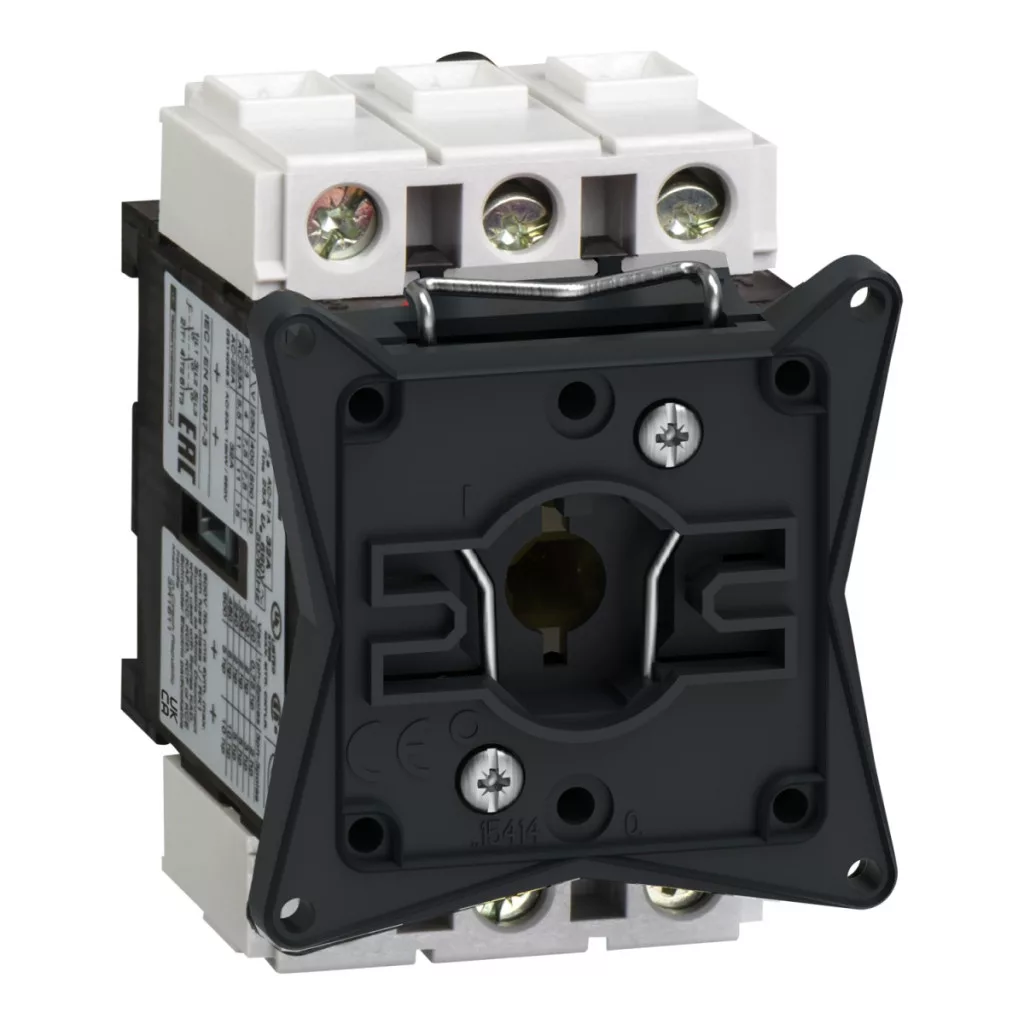

Comutatorul cu 3 poli Schneider Electric TeSys VARIO seria V1 este o alegere excelentă pentru aplicații industriale de înaltă performanță. Acest comutator cu un curent nominal de 32 A face parte din familia de produse TeSys și oferă o soluție fiabilă pentru diverse sarcini de comutare atât în rețelele de curent alternativ (CA), cât și în cele de curent continuu (CC). Comutatorul V1 are 3 contacte NO (normal deschise) și poate fi utilizat la tensiuni de funcționare de până la 690 V CA la o frecvență de rețea de 50/60 Hz. Dispozitivul oferă performanțe remarcabile în diverse categorii de aplicații: în categoria AC-23A, poate suporta sarcini de 5,5 kW (230...240 V), 11 kW (400...415 V) și 15 kW (690 V), în timp ce în categoria de control al motorului AC-3 poate fi încărcat până la 1,5 kW (230...240 V), 7,5 kW (400...415 V și 500 V) și 7,5 kW (690 V). Curentul nominal de funcționare este de 21,8 A în categoria AC-23 la 400 V, în timp ce curentul termic convențional măsurat în aer liber este de 32 A și de 25 A în design închis. Aparatul de comutație are parametri tehnici remarcabili: capacitate de comutație de 320 A și capacitate de întrerupere de 250 A la 400 V în categoriile de aplicații AC-21A, AC-22A și AC-23A. Curentul său condiționat de scurtcircuit este de 10 kA la 400 V, combinat cu o siguranță de 35 A aM sau 35 A gG. Curentul nominal de rezistență pe termen scurt (Icw) este de 384 A la 400 V pentru o durată de 1 secundă. Tensiunea nominală de rezistență la impuls (Uimp) este de 8 kV. Durata sa de viață mecanică este de 100.000 de cicluri de comutare, în timp ce durata sa de viață electrică este, de asemenea, de 100.000 de cicluri în categoria AC-21 și de 30.000 de cicluri în categoriile DC-1...5. Aparatul de comutație TeSys V1 este extrem de practic de instalat și de utilizat. Poate fi montat pe o șină sau placă simetrică și are terminale cu șurub: pentru circuitele de alimentare, este potrivit pentru cabluri solide de 10 mm² sau flexibile de 6 mm², cu un cuplu de strângere de 2,1 Nm. Dimensiunile sale permit un design compact: 74 mm înălțime, 55 mm lățime și 60 mm adâncime, cu o greutate de numai 0,2 kg. Clasa de protecție IP20 oferă protecție de bază la atingere, iar tratamentul de suprafață TC garantează o durată lungă de viață. Dispozitivul poate fi utilizat într-un interval larg de temperaturi, între -20 °C și +50 °C, și are un grad de rezistență la foc de 960 °C, conform IEC 60695-2-1.
Schneider Electric TeSys Mini-Vario - V1 - Comutator cu 3 poli 32A date tehnice
Date generale
Familia de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumirea scurtă a dispozitivului: V
Tipul produsului: Comutator
Nivel de performanță: Putere mare
Caracteristici tehnice
Număr de poli: 3P
Tipul și compoziția contactului: 3 NO
Tipul rețelei: CA, CC
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare IEC [Ue]: 690 V AC 50/60 Hz
Putere nominală de funcționare IEC: 11 kW 500 V (AC-23A), 15 kW 690 V (AC-23A), 1,5 kW 230...240 V (AC-3), 7,5 kW 500 V (AC-3), 7,5 kW 690 V (AC-3), 5,5 kW 230...240 V (AC-23A), 11 kW 400...415 V (AC-23A), 7,5 kW 400...415 V (AC-3)
Curent nominal de funcționare [Ie]: 21,8 A AC-23 Ue: 400 V
Curent termic măsurat în aer liber convențional [Ith]: 32 A
Curent termic măsurat în design convențional închis [Ithe]: 25 A
Capacitate de comutare (I Rms): 320 A 400 V AC-21A, 320 A 400 V AC-22A, 320 A 400 V AC-23A
Capacitate de rupere: 250 A 400 V (AC-21A), 250 A 400 V (AC-22A), 250 A 400 V (AC-23A)
Curent de scurtcircuit condiționat: 10 kA 400 V - siguranță aM 35 A, 10 kA 400 V - 35 A cu siguranță gG
Capacitate nominală de scurtcircuit [Icm]: 1 kA 400 V valoare de vârf
Clasă de funcționare intermitentă: 30
Capacitate de deconectare: Da
Tensiune nominală de rezistență la impulsuri [Uimp]: 8 kV
Curent nominal de rezistență pe termen scurt [Icw]: 384 A 400 V durată: 1 s
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Conectare și instalare
Metoda de conectare IEC: Circuit de alimentare: borne cu șurub 10 mm² - solid, Circuit de alimentare: terminale cu șurub 6 mm² - flexibile - cu manșoane
Cuplu de strângere: Circuit de alimentare: 2,1 N.m - pe terminale cu șurub
Suport de montare: Șină simetrică, placă
Dimensiuni și mediu
Înălțime: 74 mm
Lățime: 55 mm
Adâncime: 60 mm
Nivel de protecție: IP20 conform IEC 60529
Tratament de protecție a suprafeței: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatură ambiantă de funcționare: -20...50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Standarde și certificări
Standarde: IEC 60947-3
Certificări de produs: UL, CSA, GL, UKCA, CCC
