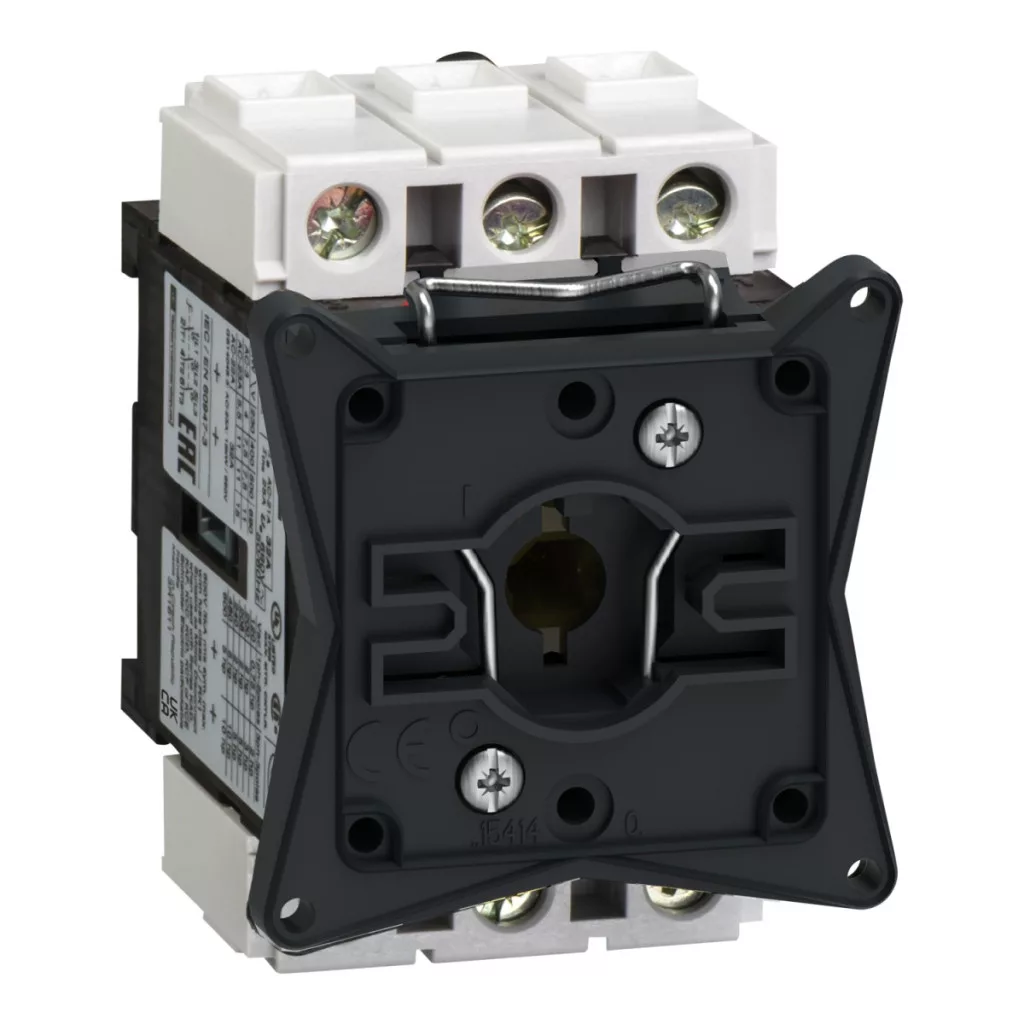

Corpul de comutare Schneider Electric TeSys Mini-Vario V2 este un dispozitiv electric de comutare versatil și de înaltă performanță, care, datorită configurației sale cu 3 poli, reprezintă alegerea ideală pentru aplicații industriale și controlul motoarelor. Acest corp de comutare compact, dar extrem de performant, este deosebit de potrivit pentru locurile în care spațiul disponibil este limitat, dar sunt necesare funcții de comutare fiabile. Corpul de comutare V2 din gama de produse TeSys VARIO are un curent nominal de 40 A și este potrivit pentru utilizare atât în rețele de curent alternativ, cât și de curent continuu. Comutatorul conține 3 contacte NO (de închidere) și funcționează optim la o frecvență de rețea de 50/60 Hz. Designul produsului, conform standardului IEC 60947-3, asigură o durată lungă de viață și o funcționare fiabilă chiar și în cele mai diverse domenii de aplicare. Printre parametrii electrici remarcabili ai corpului de comutare V2 se numără tensiunea nominală de funcționare de 690 V c.a., precum și gama largă de puteri de funcționare, care variază între 5,5 kW și 18,5 kW, în funcție de domeniul de aplicare. Curentul nominal de funcționare al comutatorului (Ie) este de 29 A în categoria AC-23 la o tensiune de funcționare de 400 V, în timp ce curentul termic (Ith) măsurat în aer liber este de 40 A. Corpul comutatorului are o construcție extrem de robustă, fapt demonstrat de capacitatea de cuplare de 400 A și de capacitatea de întrerupere de 320 A, atât în categoriile AC-21A, AC-22A, cât și AC-23A. Curentul nominal de scurtcircuit condiționat este de 10 kA la 400 V, protejat cu o siguranță adecvată (50 A aM sau 50 A gG). Dispozitivul are o izolație excelentă, fapt confirmat și de rezistența nominală la tensiune de impuls de 8 kV. Instalarea corpului de comutare V2 este extrem de simplă, fiind compatibilă atât cu montarea pe placă, cât și pe șină simetrică. Conectarea se realizează cu borne cu șurub, ceea ce permite conectarea cablurilor cu secțiune de până la 10 mm² în cazul cablurilor rigide și de până la 6 mm² în cazul cablurilor flexibile cu capete izolate. Cuplul de strângere al clemelor cu șurub este de 2,1 Nm. Dimensiunile produsului sunt compacte: 74 mm înălțime, 55 mm lățime și 60 mm adâncime, iar greutatea sa este de doar 0,2 kg. Corpul comutatorului TeSys Mini-Vario V2 are o durabilitate mecanică și electrică remarcabilă: durata de viață mecanică este de 100.000 de cicluri de comutare, în timp ce durata de viață electrică este, de asemenea, de 100.000 de cicluri în categoria AC-21 și de 30.000 de cicluri în categoriile DC-1...5. Produsul are gradul de protecție IP20 conform standardului IEC 60529. Corpul comutatorului rezistă la diverse impacturi mecanice, precum vibrațiile între 10 și 150 Hz (1 gn) și șocurile cu o durată de 11 ms și o intensitate de 30 Gn. Intervalul de temperatură de funcționare al produsului este cuprins între -20 °C și +50 °C, iar rezistența la foc este de 960 °C, conform standardului IEC 60695-2-1. Corpul comutatorului Schneider Electric TeSys Mini-Vario V2 deține numeroase certificări internaționale, printre care certificările UL, CSA, GL, UKCA și CCC, ceea ce demonstrează calitatea și fiabilitatea excelentă a produsului și pe piețele internaționale.
Date tehnice TeSys Mini-Vario V2
Caracteristici generale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: V
Tipul produsului: Corp de comutare
Nivel de putere: De mare putere
Montare
Opțiuni de montare: Placă, Șină simetrică
Parametri tehnici
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Tipul rețelei: AC, DC
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare IEC [Ue]: 690 V AC 50/60 Hz
Putere nominală de funcționare IEC în W:
11 kW 400...415 V (AC-3)
11 kW 690 V (AC-3)
15 kW 500 V (AC-3)
15 kW 690 V (AC-23A)
18,5 kW 500 V (AC-23A)
5,5 kW 230...240 V (AC-3)
7,5 kW 230...240 V (AC-23A)
15 kW 400...415 V (AC-23A)
Curent nominal de funcționare [Ie]: 29 A AC-23 Ue: 400 V
Curent termic convențional măsurat în aer liber [Ith]: 40 A
Curent termic convențional în spațiu închis [Ithe]: 32 A
Capacitate de pornire (I Rms):
400 A 400 V AC-21A
400 A 400 V AC-22A
400 A 400 V AC-23A
Capacitate de întrerupere:
320 A 400 V (AC-21A)
320 A 400 V (AC-22A)
320 A 400 V (AC-23A)
Curent nominal de scurtcircuit condiționat: 10 kA 400 V - siguranță asociată 50 A aM sau 50 A gG
Capacitate nominală de pornire de scurtă durată [Icm]: 1 kA la valoarea de vârf de 400 V
Clasa de funcționare intermitentă: 30
Potrivit pentru deconectare: Da
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV
Intensitate nominală de curent de scurtă durată [Icw]: 480 A la 400 V, durată: 1 s
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Conectare
Conectare IEC: Circuit de alimentare: bornă cu șurub 10 mm² - compactă, Circuit de alimentare: bornă cu șurub 6 mm² - flexibilă - cu manșon de protecție
Cuplu de strângere: Circuit de alimentare: 2,1 Nm - borne cu șurub
Dimensiuni
Înălțime: 74 mm
Lățime: 55 mm
Adâncime: 60 mm
Mediu
Standarde: IEC 60947-3
Certificări de produs: UL, CSA, GL, UKCA, CCC
Grad de protecție: IP20 conform IEC 60529
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura mediului de funcționare: -20…50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
