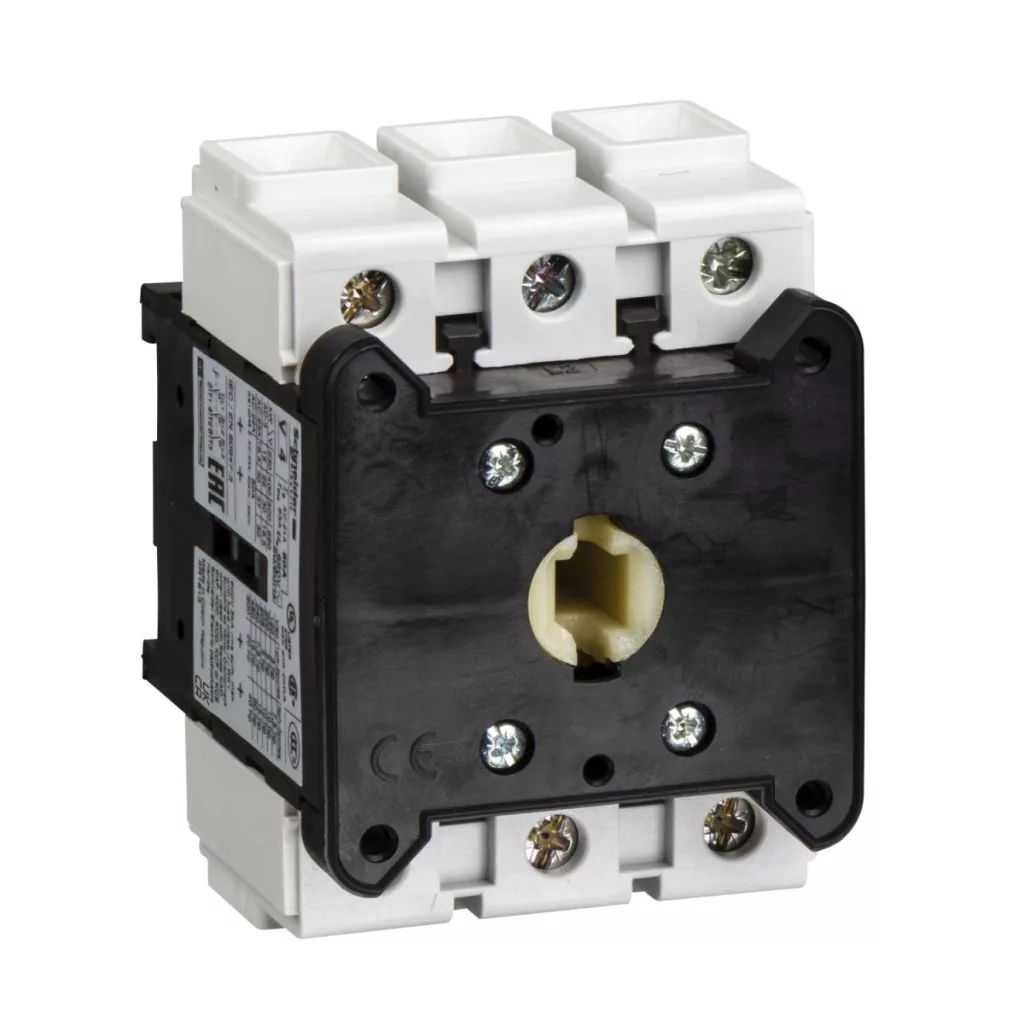

Corpul de comutare Schneider Electric TeSys Mini-Vario V3 este un model de înaltă performanță din gama TeSys VARIO, conceput pentru aplicații industriale profesionale. Acest corp de comutare cu 3 poli și curent nominal de 63 A oferă opțiuni flexibile de instalare și o funcționare fiabilă. Comutatorul de tip V3 are 3 contacte NO (de închidere) și poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu. Dispozitivul funcționează la o frecvență de rețea de 50/60 Hz, iar tensiunea nominală de funcționare conform standardului IEC este de 690 V CA. Din punct de vedere al puterii, este extrem de versatil: este adecvat pentru comutarea unei puteri de 11 kW la 230-240 V în categoria AC-3, de 18,5 kW la 400-415 V în categoria AC-3, precum și de 22 kW la 500 V și 690 V. În categoria AC-23A poate comuta sarcini și mai mari, de exemplu 30 kW la 500 V. TeSys Mini-Vario V3 are parametri tehnici remarcabili. Intensitatea curentului termic convențional, măsurată în aer liber, este de 63 A, în timp ce în spații închise această valoare este de 50 A. Capacitatea de pornire este de 630 A la 400 V în categoriile AC-21A, în categoriile AC-21A și AC-23A, în timp ce capacitatea de întrerupere este de 500 A la aceeași tensiune și în aceleași categorii. Curentul de scurtcircuit condiționat este de 10 kA la 400 V, utilizat împreună cu un siguranțe aM sau gG de 63 A. Tensiunea nominală de rezistență la impulsuri este de 8 kV, iar capacitatea de încărcare de curent de scurtă durată este de 756 A timp de 1 secundă la 400 V. Durata de viață mecanică și electrică este de 30.000 de cicluri de comutare, valabilă atât în categoria AC-21, cât și în intervalele DC-1...5. Produsul este conform cu standardul IEC 60947-3 și deține certificări UL, CSA, GL și UKCA. Instalarea corpului de comutare TeSys Mini-Vario V3 este extrem de simplă. Poate fi montat pe o placă de montare sau pe o șină simetrică, iar conectarea circuitului de putere se realizează cu borne cu șurub, care pot fi utilizate pentru secțiuni de 16 mm² în cazul cablurilor flexibile și de 25 mm² în cazul cablurilor rigide. Cuplul de strângere al conexiunilor este de 4 Nm. Dimensiunile produsului: 83 mm înălțime, 60 mm lățime și 65 mm adâncime. Dispozitivul are grad de protecție IP20 conform standardului IEC 60529, fiind astfel protejat împotriva contactului accidental cu degetele, dar nefiind protejat împotriva prafului și apei. Intervalul de temperatură de funcționare al corpului comutatorului Schneider Electric TeSys Mini-Vario V3 este cuprins între -20 °C și +50 °C, astfel încât funcționează fiabil chiar și în condiții de mediu extreme. Robustețea sa mecanică este remarcabilă, rezistând la vibrații cu o accelerație de 1 g în intervalul 10-150 Hz, conform standardului IEC 60068-2-6, precum și la șocuri cu o durată de 11 ms și o accelerație de 30 g, conform standardului IEC 60068-2-27. Caracteristicile sale de rezistență la foc sunt, de asemenea, excelente, îndeplinind cerințele standardului IEC 60695-2-1 chiar și la 960 °C.
Schneider Electric TeSys Mini-Vario - V3 - Carcasă de comutare tripolară 63 A - Specificații tehnice
Caracteristici generale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: V
Tip de produs: Corp de comutare
Nivel de putere: Putere mare
Parametri tehnici
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Tipul rețelei: DC, AC
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare IEC: 690 V AC 50/60 Hz
Putere nominală de funcționare IEC: 11 kW - 230...240 V (AC-3), 22 kW - 500 V (AC-3), 22 kW - 690 V (AC-23A), 30 kW - 500 V (AC-23A), 18,5 kW - 400...415 V (AC-3), 18,5 kW - 690 V (AC-3), 15 kW - 230...240 V (AC-23A), 22 kW - 400...415 V (AC-23A)
Curent nominal de funcționare: 41,5 A AC-23 Ue: 400 V
Curent termic convențional măsurat în aer liber: 63 A
Curent termic convențional măsurat în spațiu închis: 50 A
Capacitate de pornire: 630 A - 400 V AC-21A, 630 A - 400 V AC-22A, 630 A - 400 V AC-23A
Capacitate de întrerupere: 500 A - 400 V (AC-21A), 500 A - 400 V (AC-22A), 500 A - 400 V (AC-23A)
Intensitate nominală de scurtcircuit: 10 kA - 400 V - siguranță asociată 63 A aM, 10 kA - 400 V - siguranță asociată 63 A gG
Capacitate nominală de pornire la scurtcircuit: 2,1 kA - 400 V valoare de vârf
Clasa de funcționare intermitentă: 30
Aptitudine pentru izolație: Da
Tensiune nominală de impuls: 8 kV
Intensitate nominală de curent de scurtă durată: 756 A - 400 V durată: 1 s
Durată de viață mecanică: 30000 de cicluri
Durată de viață electrică: 30000 de cicluri AC-21, 30000 de cicluri DC-1...5
Conexiuni
Conexiune IEC: Circuit de putere: borne cu șurub de 16 mm² - flexibile - cu capăt de cablu, Circuit de putere: borne cu șurub de 25 mm² - compacte
Cuplu de strângere: Circuit de putere: 4 N.m - pe borne cu șurub
Caracteristici fizice
Înălțime: 83 mm
Lățime: 60 mm
Adâncime: 65 mm
Condiții de mediu
Standarde: IEC 60947-3
Certificări de produs: UL, CSA, GL, UKCA
Grad de protecție: IP20 conform IEC 60529
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura mediului în timpul funcționării: -20…50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
