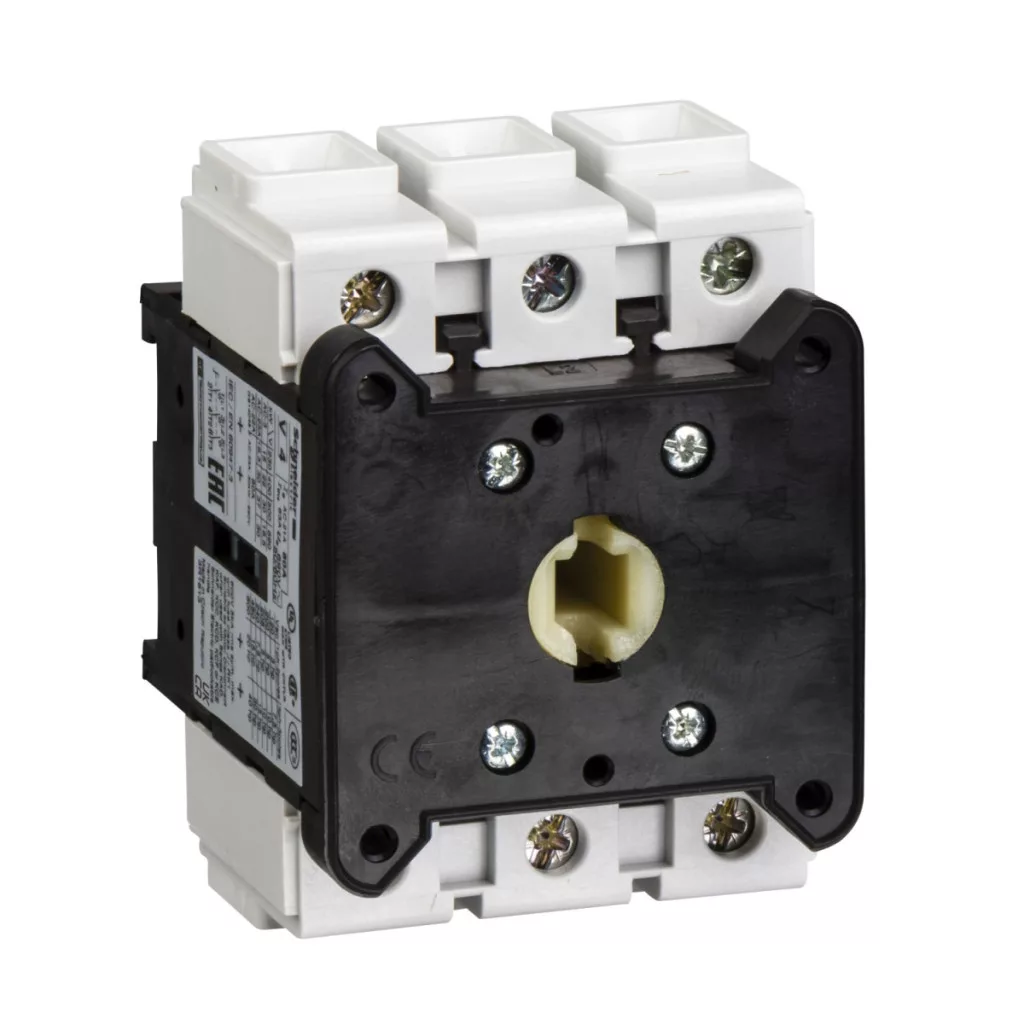

Corpul de comutare tripolar din gama TeSys VARIO de la Schneider Electric, cu denumirea de tip V4, este un dispozitiv de comutare de mare putere, de tip industrial, destinat în principal comutării și controlului în condiții de siguranță a circuitelor industriale. Dispozitivul cu curent nominal de 80 A, parte a gamei de produse TeSys, oferă fiabilitate și durabilitate remarcabile pentru cele mai exigente aplicații industriale. Corpul de comutare V4 are 3 contacte NO (de închidere) și poate fi utilizat atât în rețele de curent continuu, cât și în cele de curent alternativ. Tensiunea nominală de funcționare este de 690 V CA 50/60 Hz, ceea ce îl face extrem de potrivit pentru comutarea motoarelor de diferite puteri și a altor consumatoare. Oferă performanțe remarcabile în diferite categorii de aplicații: în categoria AC-3 poate comuta o putere de până la 15 kW la 230-240 V, 22 kW la 400-415 V și 30 kW la 500 V. În categoria AC-23A, este adecvat pentru comutarea unor puteri și mai mari: 18,5 kW la 230-240 V, 30 kW la 400-415 V și 37 kW la 500 V. Printre parametrii tehnici remarcabili ai dispozitivului se numără curentul termic convențional de 80 A măsurat în aer liber (Ith), precum și curentul termic convențional de 63 A măsurat în spațiu închis (Ithe). Capacitatea de comutație este, de asemenea, remarcabilă: curent de pornire de 800 A și curent de oprire de 640 A la 400 V, atât în categoriile AC-21A, AC-22A, cât și AC-23A. Curentul nominal de scurtcircuit condiționat este de 10 kA la 400 V, cu siguranță de 80 A aM sau 80 A gG. Capacitatea nominală de pornire la scurtcircuit (Icm) este de 2,1 kA la 400 V, la valoarea de vârf. Aparatul are o tensiune nominală de impuls (Uimp) de 8 kV și un curent nominal de scurtcircuit de scurtă durată (Icw) de 960 A timp de 1 secundă. Durata de viață atât mecanică, cât și electrică este de 30.000 de cicluri de comutare, ceea ce asigură o durabilitate remarcabilă în timpul utilizării zilnice. În ceea ce privește montarea, carcasa comutatorului TeSys V4 oferă o soluție flexibilă, deoarece poate fi fixată atât pe o placă de montare, cât și pe o șină DIN simetrică. În ceea ce privește conexiunile, dispune de borne cu șurub, care sunt potrivite pentru conectarea cablurilor flexibile de 16 mm² cu capăt de cablu, precum și pentru conectarea cablurilor rigide de 25 mm². Cuplul de strângere al conectorilor cu șurub este de 4 Nm. Dispozitivul are dimensiuni compacte: înălțimea este de 83 mm, lățimea de 60 mm, iar adâncimea de 65 mm, astfel încât poate fi montat în dulapul de distribuție economisind spațiu. Produsul are gradul de protecție IP20 conform standardului IEC 60529 și poate fi utilizat într-un interval larg de temperaturi de funcționare (între -20 °C și +50 °C). Robustețea sa mecanică este demonstrată de faptul că rezistă la vibrații între 10 și 150 Hz (1 gn) și la șocuri cu o durată de 11 ms și o intensitate de 30 Gn, conform standardelor IEC 60068-2-6 și IEC 60068-2-27.
Schneider Electric TeSys Mini-Vario - V4 - Carcasă de comutare tripolară 80 A - Specificații tehnice
Caracteristici generale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: V
Tip de produs: Cutie de distribuție
Nivel de putere: De mare putere
Parametri tehnici
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Tipul rețelei: DC, AC
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare IEC: 690 V AC 50/60 Hz
Putere nominală de funcționare IEC:
15 kW 230...240 V (AC-3)
22 kW 400...415 V (AC-3)
30 kW 500 V (AC-3)
30 kW 690 V (AC-23A)
37 kW 500 V (AC-23A)
18,5 kW 690 V (AC-3)
18,5 kW 230...240 V (AC-23A)
30 kW 400...415 V (AC-23A)
Curent nominal de funcționare: 57 A AC-23 Ue: 400 V
Curent termic convențional măsurat în aer liber: 80 A
Curent termic convențional măsurat în spațiu închis: 63 A
Capacitate de pornire (I Rms):
800 A 400 V AC-21A
800 A 400 V AC-22A
800 A 400 V AC-23A
Capacitate de întrerupere:
640 A 400 V (AC-21A)
640 A 400 V (AC-22A)
640 A 400 V (AC-23A)
Curent nominal de scurtcircuit condiționat:
10 kA 400 V - siguranță asociată 80 A aM
10 kA 400 V - siguranță asociată 80 A gG
Capacitate nominală de cuplare la scurtcircuit: 2,1 kA la 400 V valoare de vârf
Clasa de funcționare intermitentă: 30
Aptitudine de decuplare: Da
Tensiune nominală de impuls: 8 kV
Intensitate nominală a curentului de scurtcircuit de scurtă durată: 960 A la 400 V, durată: 1 s
Durată de viață mecanică: 30000 de cicluri
Durată de viață electrică:
30000 de cicluri AC-21
30000 de cicluri DC-1...5
Conectare și dimensiuni
Conectare IEC:
Circuit de alimentare: conectori cu șurub 16 mm² - flexibili - cu capăt de cablu
Circuit de alimentare: conectori cu șurub 25 mm² - rigizi
Cuplu de strângere: Circuit de alimentare: 4 N.m - la conectori cu șurub
Înălțime: 83 mm
Lățime: 60 mm
Adâncime: 65 mm
Condiții de mediu
Standarde: IEC 60947-3
Certificări de produs: UL, CSA, GL, UKCA
Grad de protecție: IP20 conform IEC 60529
Tratament de protecție: TC
Robustețe mecanică:
Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6
Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura mediului de funcționare: -20…50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
