Seria de tablouri de distribuție Schneider Electric TeSys VARIO V5 reprezintă un echipament de comutație profesional, conceput pentru aplicații industriale, care oferă performanțe și fiabilitate excepționale. Acest comutator cu 3 poli și curent nominal de 125 A este alegerea ideală pentru sistemele electrice de mare putere, unde durata lungă de viață și funcționarea fiabilă sunt esențiale. Corpul de comutare TeSys VARIO V5 oferă opțiuni flexibile de montare, deoarece poate fi fixat pe o șină DIN simetrică sau direct pe o placă de montare. Dispozitivul cu 3 contacte NO (deschise în poziția de repaus) poate fi utilizat atât în rețele de curent alternativ (AC), cât și în rețele de curent continuu (DC), la o frecvență de rețea de 50/60 Hz. Tensiunea nominală de funcționare este de 690 V AC, ceea ce asigură un domeniu larg de aplicare. Indicatorii de performanță sunt deosebit de impresionanți: la 400-415 V este adecvat chiar și pentru acționarea motoarelor cu puteri de până la 37 kW (AC-23A) sau 30 kW (AC-3), iar la 230-240 V este capabil să comute sarcini de 22 kW. Corpul comutatorului V5 are parametri tehnici remarcabili. Pe lângă curentul termic convențional de 125 A măsurat în aer liber (100 A în cazul montării închise), este remarcabilă capacitatea de pornire de 1250 A și capacitatea de întrerupere de 1000 A la 400 V (în categoriile AC-21A, AC-22A și AC-23A). Curentul nominal de scurtcircuit condiționat este de 10 kA la 400 V, utilizat împreună cu o siguranță aM sau gG corespunzătoare de 125 A. Durata de viață mecanică și electrică a dispozitivului este remarcabilă: 30.000 de cicluri de comutare. Rezistența la tensiunea de impuls de 8 kV și curentul de scurtcircuit de scurtă durată de 1500 A (timp de 1 secundă) reprezintă avantaje suplimentare. Corpul comutatorului are grad de protecție IP20 conform standardului IEC 60529 și poate fi utilizat la temperaturi ambientale cuprinse între -20 °C și +50 °C. Dispozitivul are o rezistență la foc de 960 °C conform standardului IEC 60695-2-1, ceea ce sporește și mai mult siguranța în aplicațiile critice. Conectarea corpului de comutare TeSys V5 se realizează cu borne cu șurub, care sunt potrivite pentru cabluri flexibile (cu manta la capăt) de max. 70 mm² sau cabluri rigide de 95 mm². Cuplul de strângere al bornelor este de 22,6 Nm. Dimensiunile compacte ale dispozitivului (125 mm înălțime, 90 mm lățime și 90 mm adâncime) facilitează instalarea chiar și în spații înguste. Corpul de comutare Schneider Electric TeSys VARIO V5 este conform cu standardul IEC 60947-3 și deține certificări UL, CSA, GL și UKCA, putând fi utilizat în siguranță și în proiecte internaționale.

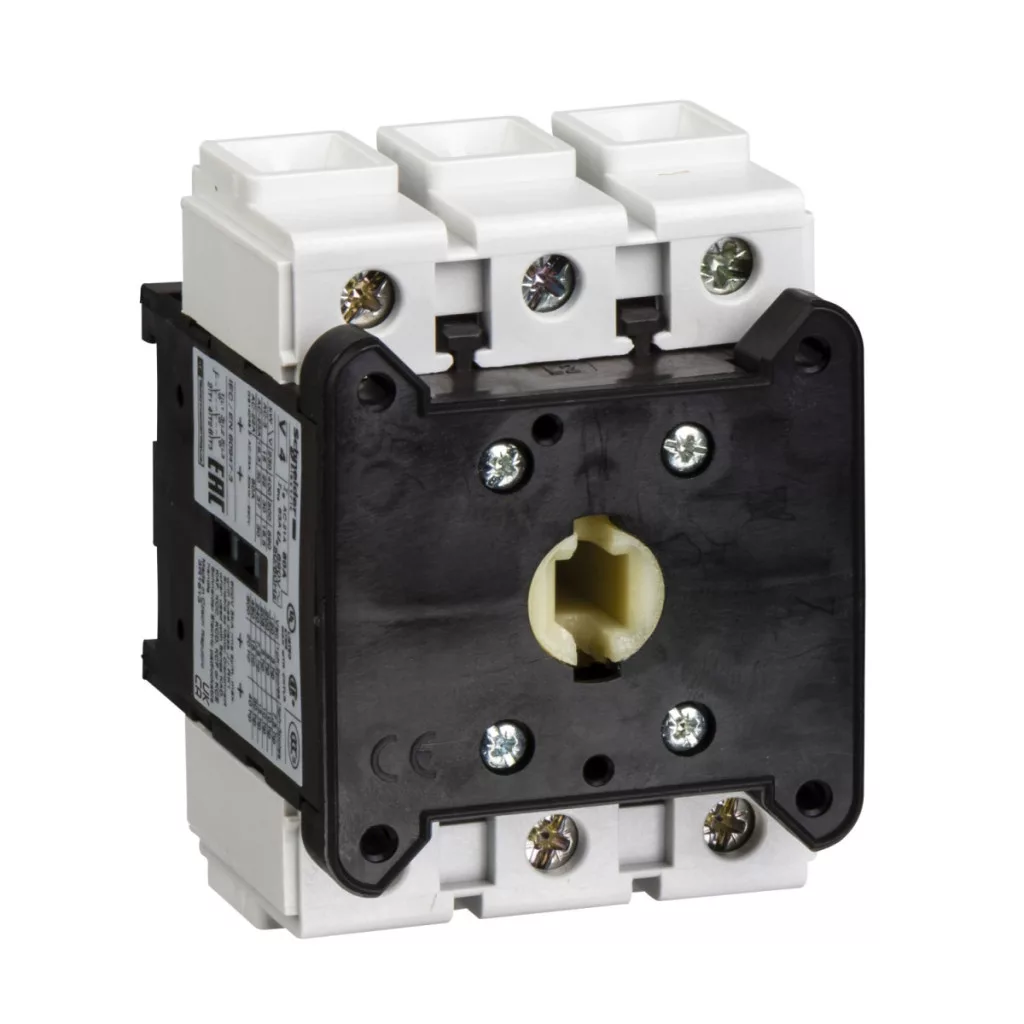

Schneider Electric TeSys Mini-Vario - V5 - Carcasă de comutare tripolară 125 A - Specificații tehnice
Date generale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a produsului: V
Tip de produs: Cutie de distribuție
Montare
Mod de montare: Șină simetrică, Placă de montare
Nivel de putere: Putere mare
Caracteristici electrice
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Tipul rețelei: AC, DC
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare IEC [Ue]: 690 V AC 50/60 Hz
Putere nominală de funcționare IEC în W: 22 kW la 230...240 V (AC-3), 30 kW la 400...415 V (AC-3), 30 kW la 690 V (AC-3), 37 kW la 500 V (AC-3), 37 kW la 690 V (AC-23A), 45 kW la 500 V (AC-23A), 22 kW la 230...240 V (AC-23A), 37 kW la 400...415 V (AC-23A)
Curent nominal de funcționare [Ie]: 68,5 A AC-23 Ue: 400 V
Curent termic convențional măsurat în aer liber [Ith]: 125 A
Curent termic convențional în circuit închis [Ithe]: 100 A
Capacitate de pornire (I Rms): 1250 A la 400 V (AC-21A), 1250 A la 400 V (AC-22A), 1250 A la 400 V (AC-23A)
Capacitate de întrerupere: 1000 A la 400 V (AC-21A), 1000 A la 400 V (AC-22A), 1000 A la 400 V (AC-23A)
Curent nominal de scurtcircuit condiționat: 10 kA la 400 V - siguranță asociată 125 A aM, 10 kA la 400 V - siguranță asociată 125 A gG
Capacitate nominală de pornire la scurtcircuit de scurtă durată [Icm]: 2,8 kA la 400 V (valoare de vârf)
Clasa de funcționare intermitentă: 30
Capacitate de izolare: Da
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV
Intensitate nominală de scurtcircuit de scurtă durată [Icw]: 1500 A la 400 V, durată: 1 s
Caracteristici mecanice
Durată de viață mecanică: 30000 de cicluri
Durată de viață electrică: 30000 de cicluri AC-21, 30000 de cicluri DC-1...5
Punct de conectare IEC: Circuit de alimentare: borne cu șurub 70 mm² - flexibile - cu capăt de cablu, Circuit de alimentare: borne cu șurub 95 mm² - rigide
Cuplu de strângere: Circuit de putere: 22,6 Nm - pe borne cu șurub
Înălțime: 125 mm
Lățime: 90 mm
Adâncime: 90 mm
Condiții de mediu
Standarde: IEC 60947-3
Certificări de produs: UL, CSA, GL, UKCA
Grad de protecție: IP20 conform IEC 60529
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șoc 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura mediului de funcționare: -20…50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
